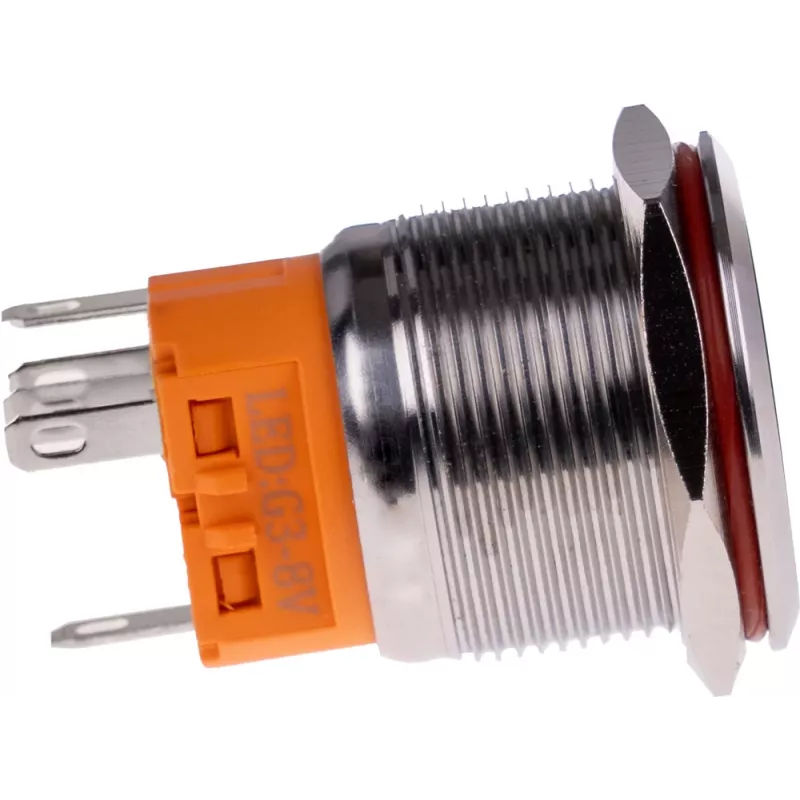

JOY-IT BUTTON22A-L-RD fiksuojamasis mygtukas, 250 V AC, 3 A, SPST-NO, raudonas, IP67, IK10

Pramoninių valdymo pultų projektuotojams ir mašinų integratoriams tenka rinktis komponentus, kurie atlaikytų intensyvų naudojimą ir užtikrintų ilgą tarnavimo laiką. JOY-IT BUTTON22A-L-RD – tai fiksuojamasis mygtukas, sukurtas patikimam įjungimo/išjungimo valdymui net ir sudėtingomis sąlygomis. 22 mm montavimo anga atitinka standartines skyles skydeliuose, o raudonas mygtukas aiškiai parodo būseną.

Kam skirtas

Skydų surinkėjams, mašinų integratoriams ir techninės priežiūros specialistams, kuriems reikia patvaraus, sandaraus mygtuko valdymo grandinėms, operatorių pultams ar įrangos korpusams.

Pagrindinės savybės

• Fiksuojamasis (išlaikomasis) veikimas: paspaudus įjungiama, paspaudus dar kartą – išjungiama.
• SPST-NO kontaktų konfigūracija: viena normaliai atvira grandinė.
• Nominali 250 V AC ir 3 A apkrova, tinkama daugeliui valdymo programų.
• IP67 apsaugos klasė: atsparus dulkėms ir laikinam panardinimui.
• IK10 smūginė apsauga: atlaiko didelius mechaninius smūgius.
• Kompaktiškas dizainas: bendras skersmuo 24,80 mm, aukštis 35 mm.

Specifikacijos

• Jungiklio tipas: mygtukinis jungiklis
• Perjungimo veiksmas: fiksuojamasis
• Kontaktų konfigūracija: SPST-NO
• Polių skaičius: 1
• Nominali įtampa (AC): 250 V
• Nominali srovė (AC): 3 A
• Mygtuko spalva: raudona
• Montavimo angos skersmuo: 22 mm
• Bendras skersmuo: 24,80 mm
• Bendras aukštis: 35 mm
• Apsaugos nuo įsiskverbimo klasė: IP67
• Smūginės apsaugos klasė: IK10
• Apšvietimas: neapšviestas
• Serija: BUTTON22A

Kaip naudoti

Montuokite į 22 mm skersmens angą, užtikrindami, kad skydo paviršius būtų lygus. Fiksuojamasis mechanizmas nereikalauja papildomų laikymo grandinių – pakanka vieno paspaudimo norint išlaikyti įjungtą būseną. Prijunkite laidus prie SPST-NO kontaktų pagal schemą.

Patarimas: prieš montuodami įsitikinkite, kad mygtukas atitinka jūsų valdymo grandinės įtampą ir srovę. Sandarumui užtikrinti rekomenduojama naudoti tinkamo dydžio tarpinę (jei komplektuojama) ir tvirtai priveržti fiksavimo veržlę.
