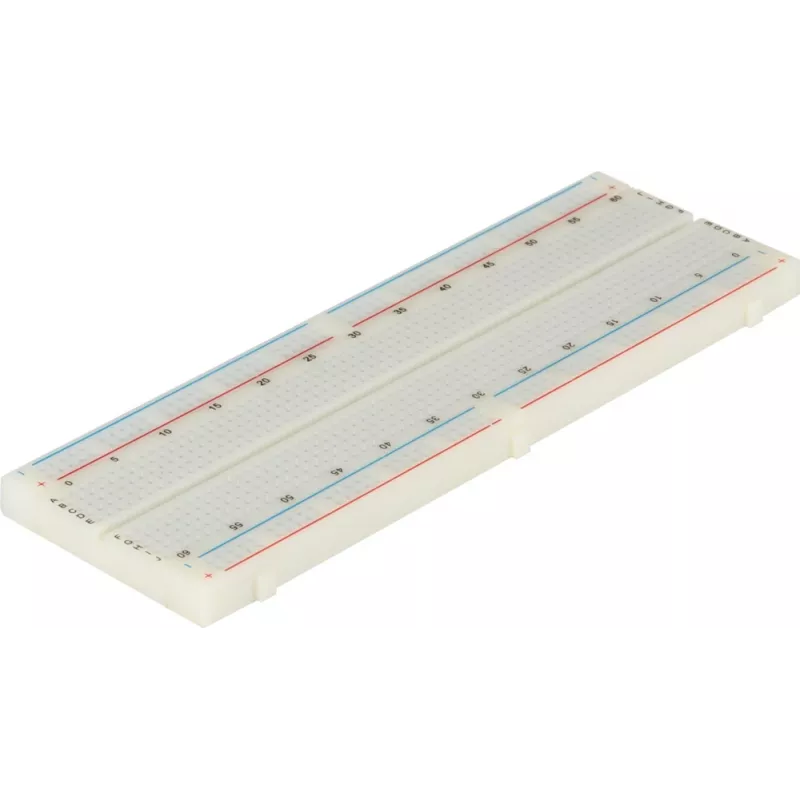

JOY-IT 830 kontaktų belitė lenta, 165 x 55 mm, balta rb-breadboard2

Prototipų kūrimas be litavimo tampa greitesnis ir tikslesnis, kai po ranka turite patikimą kontaktinę plokštę. JOY-IT rb-breadboard2 su 830 kontaktų taškais leidžia greitai surinkti ir modifikuoti grandines, o nikeliuoti fosforo bronzos kontaktai užtikrina stabilų ryšį su 20–29 AWG (0,3–0,8 mm) laidais. Tai įrankis, kuris prailgina komponentų tarnavimo laiką ir mažina klaidų riziką.

Kodėl verta rinktis

• 830 kontaktų taškų – pakanka sudėtingesnėms grandinėms prototipuoti
• 2 gnybtų juostos (630 taškų) ir 4 maitinimo linijos (200 taškų)
• Patvarus ABS plastiko korpusas su nikeliuotais fosforo bronzos kontaktais
• Savaime lipnus pagrindas – patogu tvirtinti prie darbinio paviršiaus
• Galima sujungti kelias plokštes į vieną didesnę sistemą
• Ilgas tarnavimo laikas dėl atsparių kontaktų ir tvirtos konstrukcijos

Techniniai duomenys

• Bendras kontaktų taškų skaičius: 830
• Gnybtų juostos: 2 (630 kontaktų taškai)
• Maitinimo linijos: 4 (200 kontaktų taškų)
• Matmenys (ilgis x plotis): 165 mm x 55 mm
• Medžiaga: ABS plastikas, nikeliuoti fosforo bronzos kontaktai
• Spalva: balta
• Įtampos nominalas: 300 V
• Srovės nominalas: 3–5 A
• Laidų dydis: 20–29 AWG (0,3–0,8 mm)
• Kontaktų varža: < 100 mΩ
• Izoliacijos varža: > 100 MΩ
• Darbinė temperatūra: -20 °C iki 80 °C
• Montavimas: savaime lipnus pagrindas
• Sujungiamumas: taip, galima jungti kelias plokštes
• Kiekis pakuotėje: 1 vnt.

Kam tinka

Ši belitė lenta puikiai tinka elektronikos inžinieriams, technikams, studentams ir hobistams, kurie kuria prototipus, testuoja grandines ar moko elektronikos pagrindų. Dėl kompaktiškų matmenų (165 x 55 mm) ji lengvai telpa ant darbo stalo, o galimybė sujungti kelias plokštes leidžia plėsti projektą be papildomų įrankių.

Kaip naudoti

Įstatykite komponentų išvadus į kontaktinius taškus – lenta užtikrins elektrinį ryšį be litavimo. Maitinimui naudokite šonines maitinimo linijas, o signalams – centrines gnybtų juostas. Norėdami pritvirtinti plokštę prie paviršiaus, nuimkite apsauginę plėvelę nuo lipnaus pagrindo. Sujungdami kelias plokštes, suderinkite kontaktų taškus ir sujunkite jas specialiais fiksatoriais (jei yra) arba tiesiog sudėkite greta.

Patarimas: prieš pradėdami darbą, patikrinkite, ar laidai atitinka 20–29 AWG diapazoną – per stori laidai gali pažeisti kontaktus. Nenaudokite jėgos, o komponentus išimkite švelniai, kad išlaikytumėte kontaktų elastingumą. Laikydami plokštę švarioje ir sausoje vietoje, užtikrinsite ilgą jos tarnavimo laiką.
