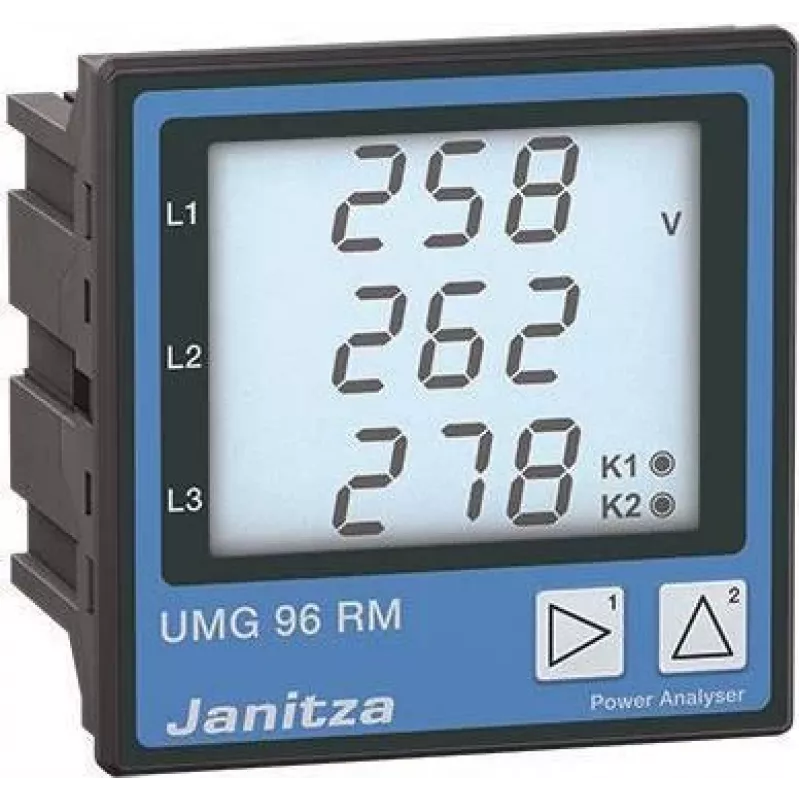

Janitza UMG 96RM galios kokybės analizatorius, 90-277V AC/DC, skydinis montavimas, RS485 Modbus 5222061

Skirta inžinieriams ir energetikos specialistams, kuriems reikia patikimų ir tikslių galios kokybės duomenų nuolatiniam stebėjimui. Janitza UMG 96RM – tai kompaktiškas skydinis analizatorius, užtikrinantis 0,5 klasės tikslumą ir harmonikų analizę iki 63-osios eilės.

Kodėl verta rinktis UMG 96RM

• Aukštas tikslumas: 0,5 klasė įtampai ir srovei, 0,5S klasė aktyviajai energijai – tinka atsiskaitymams ir auditui.
• Universalus maitinimas: 90-277 V AC arba 90-250 V DC, tinka įvairioms sistemoms.
• Harmonikų analizė: iki 63-osios harmonikos – galite identifikuoti kokybės problemas.
• Integracija: RS485 Modbus RTU sąsaja lengvai integruojama į energijos valdymo sistemas.
• Patogus montavimas: standartinė 92 x 92 mm skydinė išpjova.
• Duomenų registravimas: 4 MB vidinė atmintis ilgalaikiam stebėjimui.

Techninė specifikacija

• Matavimo kanalai: 3 fazės (L1, L2, L3) + neutralė
• Įtampos matavimo diapazonas (L-N): 10-300 V AC
• Įtampos matavimo diapazonas (L-L): 10-520 V AC
• Srovės matavimas: per srovės transformatorius (.../1A arba .../5A)
• Dažnių diapazonas: 45-65 Hz
• Ryšio sąsaja: RS485 (Modbus RTU)
• Skaitmeniniai įėjimai: 2
• Skaitmeniniai išėjimai: 2
• Maitinimo įtampa: 90-277 V AC (45-65 Hz) / 90-250 V DC
• Montavimas: skydinis, išpjova 92 x 92 mm
• Apsaugos klasė (priekis): IP54
• Apsaugos klasė (galas): IP20
• Darbinė temperatūra: -10°C iki +55°C
• Vidinė atmintis: 4 MB

Kam tinka

Šis analizatorius skirtas pramonės įmonėms, komerciniams pastatams ir energetikos objektams, kur reikalingas nuolatinis elektros tinklų parametrų stebėjimas, galios kokybės auditai ar energijos suvartojimo analizė. Idealiai tinka integruoti į esamas automatizavimo ir energijos valdymo sistemas.

Kaip naudoti

Sumontuokite prietaisą skydo priekinėje panelėje su 92 x 92 mm išpjova. Prijunkite įtampos ir srovės grandines pagal schemą, naudodami srovės transformatorius. Maitinimą prijunkite prie 90-277 V AC arba 90-250 V DC šaltinio. RS485 sąsają sujunkite su Modbus RTU tinklu, kad galėtumėte nuskaityti duomenis į energijos valdymo sistemą. Nustatykite reikiamus parametrus per prietaiso meniu arba nuotoliniu būdu.

Patarimas: Reguliariai tikrinkite harmonikų spektrą – tai padeda laiku pastebėti tinklo problemas. Naudokite 4 MB atmintį ilgesniam tendencijų stebėjimui. Užtikrinkite, kad srovės transformatorių klasė atitiktų 0,5 tikslumo reikalavimus, kad išnaudotumėte visą prietaiso tikslumą.
