IWH raudonas apšviestas svirtinis jungiklis 12V/24V 10A ON-OFF SPST 19029

10 A esant 12 V arba 24 V nuolatinei įtampai — šis IWH 19029 jungiklis skirtas patikimam grandinių valdymui ten, kur svarbus ir atsparumas, ir aiškus būsenos matomumas. Raudona apšviesta svirtis įsijungus šviečia, todėl vienu žvilgsniu matote, ar grandinė aktyvi.

Kodėl verta rinktis

• ON-OFF funkcija su vienu poliu ir viena kryptimi (SPST) — paprastas, nedviprasmiškas valdymas
• Raudona apšviesta svirtis užtikrina aiškią įjungimo indikaciją net prastai apšviestoje kabinoje ar pulto zonoje
• Skirtas tiek 12 V, tiek 24 V nuolatinei įtampai, todėl tinka įvairioms transporto priemonių ir pramonės sistemoms
• Fiksavimas į panelę (snap-in) su 6,3 mm plokščiais gnybtais — montavimas greitas, nereikia papildomų laikiklių
• Darbinė temperatūra nuo -20 °C iki +85 °C — stabilus veikimas tiek šaltyje, tiek įkaitusioje aplinkoje
• Elektrinis ilgaamžiškumas viršija 10 000 perjungimų ciklų

Kam tinka

Automobilių, laivų, pramoninių skydų ir „pasidaryk pats“ projektų grandinėms, kuriose reikia vieno patikimo įjungimo-išjungimo jungiklio. Raudona spalva ir apšvietimas ypač naudingi prietaisų skydeliuose, valdymo pultuose ar bet kur, kur būseną būtina matyti iš karto.

Pagrindinės specifikacijos

• Jungiklio tipas: svirtinis jungiklis
• Perjungimo funkcija: ON-OFF
• Polių skaičius: 1
• Krypčių skaičius: 1
• Darbinė įtampa (DC): 12 V / 24 V
• Maksimali srovė: 10 A
• Svirtelės spalva: raudona
• Apšvietimas: yra
• Apšvietimo spalva: raudona
• Gnybtų skaičius: 3
• Gnybtų tipas: plokšti gnybtai (6,3 mm)
• Montavimo tipas: į panelę (snap-in)
• Išpjovos panelėje matmenys (P x A): apie 21 x 30 mm
• Korpuso medžiaga: plastikas
• Darbinė temperatūra: nuo -20 °C iki +85 °C
• Elektrinis ilgaamžiškumas: >10 000 ciklų
• Komplekte: 1 vnt. svirtinis jungiklis

Naudojimas

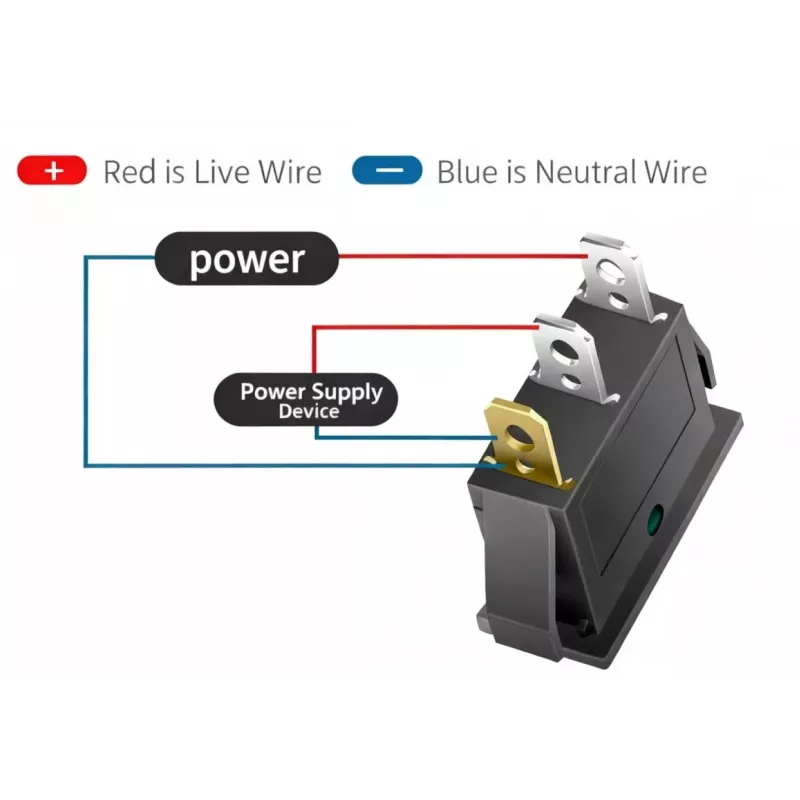

Prieš montuodami patikrinkite išpjovos panelėje matmenis — tinkamas fiksavimas priklauso nuo tikslaus 21 x 30 mm dydžio. Gnybtus junkite prie 12 V arba 24 V grandinės pagal jūsų schemą, o apkrovą visada apskaičiuokite taip, kad ji neviršytų 10 A.

Patarimas: 24 V sistemoje jungiklis išlaiko tą pačią 10 A ribą, todėl nepriklausomai nuo įtampos pasirūpinkite, kad bendra apkrova neviršytų nominalo. Jei jungiklis naudojamas laive ar automobilyje, rekomenduojama papildomai apsaugoti grandinę atitinkamo dydžio saugikliu.
