IWH mėlynai šviečiantis perjungiklis 12V/24V 10A SPST ON-OFF, skydelyje montuojamas 19028

Automobilių, valčių ar autopriekabų elektros sistemose dažnai tenka rinktis tarp lengvai pastebimo jungiklio ir paprasto montavimo. Šis IWH perjungiklis su integruotu mėlynu apšvietimu išsprendžia abi problemas: jis puikiai matomas net ir esant silpnam apšvietimui, o montuojamas tiesiog įspaudžiant į skydelio išpjovą – nereikia jokių papildomų tvirtinimo elementų.

Kam skirtas

Šis jungiklis skirtas visiems, kurie jungia papildomą įrangą 12V/24V nuolatinės srovės sistemose: automobiliuose, vilkikuose, valtyse, kemperiuose ar autopriekabose. Jis tinka tiek savarankiškai dirbantiems entuziastams, tiek autoelektrikams, tiek jūrų technikos specialistams, kuriems reikia patikimo, apšviečiamo ON-OFF jungiklio, telpančio į standartinę stačiakampę išpjovą.

Pagrindinės savybės

• Mėlynas apšviestas perjungiklio mygtukas – aiškiai rodo jungiklio būseną net ir tamsoje.
• SPST (vienpolis, vienkryptis) kontaktų išdėstymas – paprastas ON-OFF veikimas vienai grandinei.
• 10 A esant 12V DC ir 24V DC – atlaiko įvairias papildomos įrangos apkrovas.
• Trys 6,3 mm kištukiniai gnybtai – standartinis greitas prijungimas.
• Montavimas įspaudžiant į skydelį – tinka 20 x 30 mm išpjovai, nereikia varžtų ar laikiklių.
• Juodas plastikinis korpusas ir mygtukas – patvarus ir dera prie daugumos prietaisų skydelių.

Specifikacijos

• Jungiklio tipas: perjungiklis (rocker)
• Funkcija: ON-OFF
• Padėčių skaičius: 2
• Apšvietimas: yra, mėlynas
• Darbinė įtampa: 12V DC / 24V DC
• Srovės nominalas: 10 A
• Gnybtų skaičius: 3
• Gnybtų tipas: kištukiniai (6,3 mm)
• Montavimo tipas: įspaudžiamas į skydelį
• Skydelio išpjovos matmenys: 20 x 30 mm
• Kontaktų konfigūracija: SPST
• Mygtuko spalva: juoda
• Korpuso medžiaga: plastikas

Naudojimo patarimai

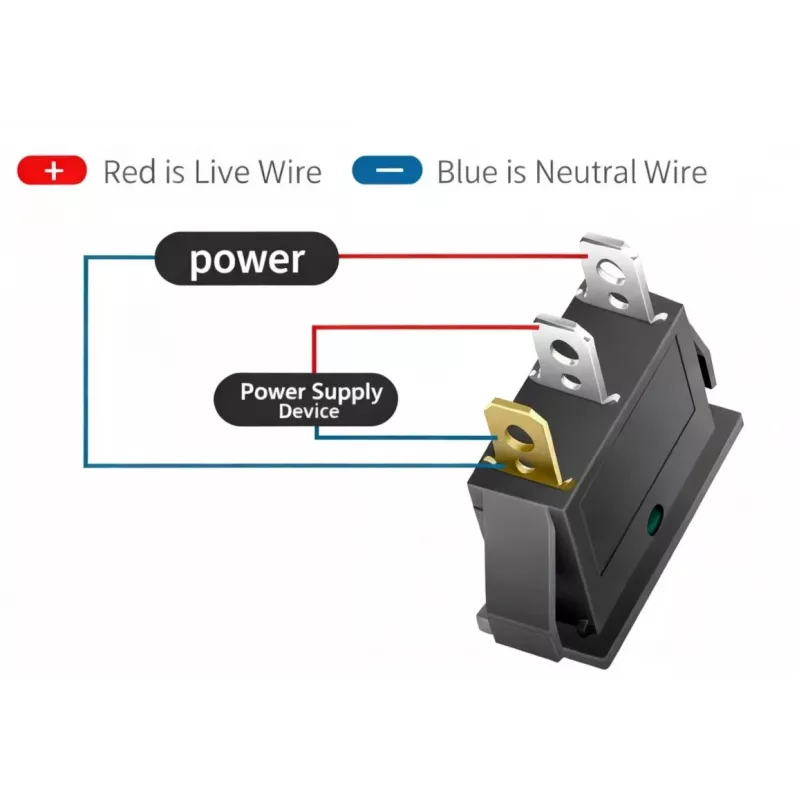

Jungdami laidus, centrinį gnybtą naudokite kaip bendrą arba maitinimo, o vieną iš šoninių – apkrovai. Trečiasis gnybtas skirtas apšvietimo įžeminimui; jį galima jungti prie neigiamo grandinės poliaus arba atskiro įžeminimo, priklausomai nuo jūsų schemos. Visada patikrinkite apšvietimo grandinės poliškumą, kad mėlynas šviesos diodas veiktų tinkamai.

Patarimas: prieš montuodami įsitikinkite, kad išpjova yra tiksliai 20 x 30 mm – per didelė išpjova gali neužtikrinti patikimo fiksavimo. Taip pat rekomenduojama naudoti izoliuotus kištukinius antgalius, kad būtų išvengta trumpojo jungimo.
