Intel CYP1URISER2KIT lizdų plėtiklio rinkinys, suderinamas su M50CYP1UR212 ir M50CYP1UR204

„Intel CYP1URISER2KIT“ yra profesionalus lizdų plėtiklio rinkinys, skirtas „Intel“ serverių sistemoms M50CYP1UR212 ir M50CYP1UR204. Jis leidžia išplėsti PCIe NVMe įrenginių talpą, naudojant antrąjį rizerio lizdą (Riser Slot #2). Šis sprendimas idealiai tinka serverių konfigūracijoms, kurioms reikia papildomų dviejų lizdų PCIe jungčių, pvz., saugyklos ar greitintuvų plėtrai, išlaikant sistemos suderinamumą ir formos faktorių.

Pagrindiniai privalumai

Rinkinys apima tarpinę rizerio plokštę (interposer riser card PCBA), dviejų lizdų PCIe NVMe rizerio plokštę (two-slot PCIe NVMe riser card PCBA) ir PCIe tarpinį kabelį (PCIe interposer cable). Tai leidžia įdiegti du PCIe NVMe įrenginius per nurodytą rizerio lizdą, padidinant serverio saugyklos ar spartinimo galimybes. Rinkinys sukurtas taip, kad užtikrintų vientisą integraciją su atitinkamais „Intel“ serverių modeliais.

Pagrindinės techninės specifikacijos

• Prekės ženklas: INTEL
• Gamintojo kodas (MPN): CYP1URISER2KIT
• EAN: 5032037210218
• Suderinamumas: „Intel“ serverių sistemos M50CYP1UR212 ir M50CYP1UR204

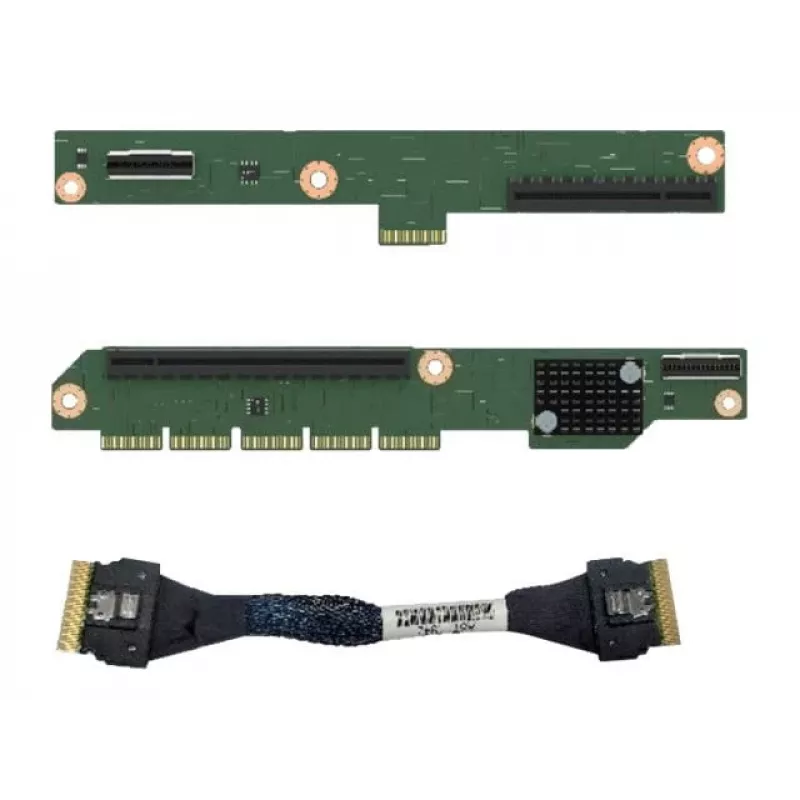

• Komplektacija: (1) tarpinė rizerio plokštė (PCBA), (1) PCIe NVMe rizerio plokštė (PCBA), (1) PCIe tarpinis kabelis
• Lizdas: skirtas tik antrajam rizerio lizdui (Riser Slot #2)
• Pridedami lizdai: du PCIe NVMe lizdai

Kaip naudoti

Įdiekite tarpinę rizerio plokštę ir PCIe NVMe rizerio plokštę į serverį pagal gamintojo aparatinės įrangos montavimo gaires, užtikrindami, kad jos būtų prijungtos prie antrojo rizerio lizdo (Riser Slot #2). Naudokite pridėtą PCIe tarpinį kabelį plokštėms sujungti. Patikrinkite mechaninį fiksavimą, pritvirtinkite atitinkamais tvirtinimo elementais ir įsitikinkite, kad kabelių maršrutas netrukdo kitiems komponentams. Po fizinio montavimo įjunkite sistemą ir patikrinkite BIOS bei operacinės sistemos įrenginių sąrašą, kad įsitikintumėte, jog nauji PCIe NVMe įrenginiai yra atpažinti.
