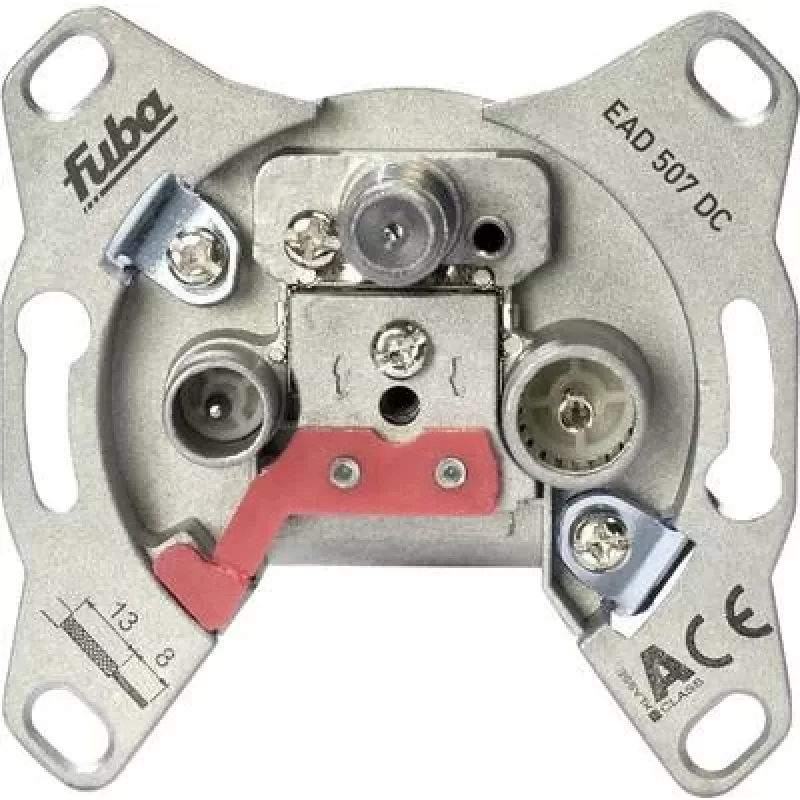

INST EAD 507 DC universali vienvietė multimedijos lizdas 3-LDC-Pass, dažnis 5-2200MHz, silpninimas 29440051

Vienas lizdas, trys signalai – INST EAD 507 DC leidžia prijungti televizorių, radijo imtuvą ir palydovinį imtuvą prie vienos sieninės rozetės, išlaikant švarų signalą kiekvienam įrenginiui. Šis universalus vienvietis multimedijos lizdas skirtas montuotojams, kuriantiems patikimą TV, FM ir SAT paskirstymo tinklą namuose, biuruose ar komercinėse patalpose.

Kodėl verta rinktis

Maži įvedimo nuostoliai (1,5 dB) ir didelis izoliavimas tarp išėjimų (>20 dB) užtikrina, kad signalas pasiektų kiekvieną įrenginį be trukdžių. DC pralaida palydoviniame išėjime (iki 24 V / 500 mA) leidžia maitinti LNB arba multiswitch įrenginį tiesiai per lizdą – nereikia papildomų maitinimo šaltinių. A klasės ekranavimas (EN 50083-2) apsaugo nuo išorinių trukdžių ir atitinka profesionalius standartus.

Techninės specifikacijos

• Dažnių diapazonas: 5–862 MHz (TV/radijas), 950–2200 MHz (SAT)
• Įvedimo nuostoliai: 1,5 dB visose juostose
• DC pralaida: taip, SAT išėjime (maks. 24 V / 500 mA)
• Varža: 75 omų
• Ekranavimo klasė: A (EN 50083-2)
• Atspindžio nuostoliai: >10 dB
• Izoliavimas tarp išėjimų: >20 dB
• Montavimo tipas: įleidžiamas (flush-mount)

Kam tinka

• Namų, butų ar biurų TV, radijo ir palydovinės televizijos paskirstymo sistemoms
• Projektams, kur reikalingas centralizuotas multiswitch sprendimas
• Esamų instalacijų atnaujinimui – kompaktiškas korpusas telpa standartinėje įleidžiamoje dėžutėje

Kaip naudoti

Lizdas montuojamas į standartinę įleidžiamą dėžutę. Prijunkite televizorių prie IEC vyriško išėjimo, radijo imtuvą – prie IEC moteriško, o palydovinį imtuvą – prie F tipo moteriško išėjimo. Jei naudojate palydovinę anteną su LNB, DC pralaida per SAT išėjimą leis maitinti LNB tiesiai iš imtuvo. Užtikrinkite, kad visi kabeliai atitiktų 75 omų varžą.

Patarimas: Montuodami kelis lizdus vienoje linijoje, naudokite ekranuotus koaksialinius kabelius ir užtikrinkite, kad bendras linijos ilgis neviršytų rekomenduojamų ribų – taip išvengsite signalo silpnėjimo. Jei palydovinis imtuvas nesiunčia maitinimo, patikrinkite, ar DC pralaida aktyvuota imtuvo nustatymuose.
