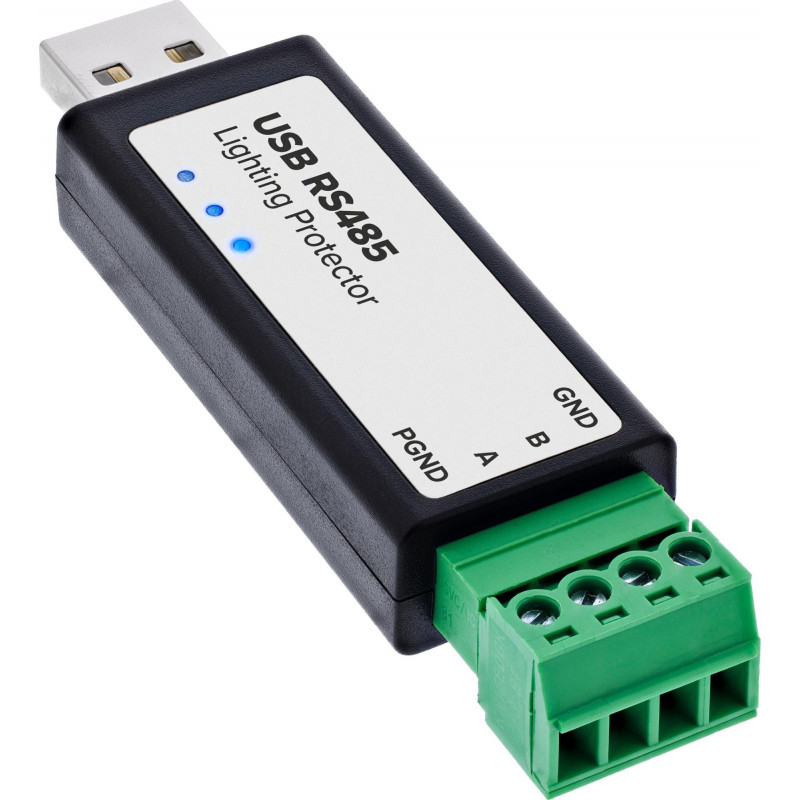

InLine® USB į RS485 serijinis konverteris su apsauga nuo žaibo

6 kV apsauga nuo žaibo ir įtampos šuolių pagal IEC 61000-4-5 – tai viena svarbiausių šio InLine® USB į RS485 serijinio konverterio savybių, užtikrinančių patikimą ryšį net sudėtingomis eksploatavimo sąlygomis. Konverteris su FTDI FT232RNL lustu leidžia kompiuteriui su USB-A prievadu lengvai prisijungti prie RS485 įrenginių ir magistralių, o automatinis krypties perjungimas pusiau dvipusiam režimui palengvina kasdienį darbą.

Privalumai profesionalams

• FTDI lustas užtikrina stabilų USB į RS485 ryšį ir plačią programinės įrangos suderinamumą.
• Integruota 6 kV apsauga nuo žaibo ir įtampos šuolių prailgina įrangos tarnavimo laiką.
• Dvikryptis TVS apsauginis diodas ir ESD apsauga (±15 kV oro iškrova / ±8 kV kontaktinė iškrova) saugo RS485 A/B linijas.
• Automatinis aparatinis krypties perjungimas palaiko pusiau dvipusį režimą be papildomų nustatymų.
• 4 kontaktų RS485 gnybtų blokas su GND, A, B, PGND užtikrina patogų ir saugų prijungimą.
• Integruotas 120 Ω terminuojantis rezistorius palengvina magistralės užbaigimą.
• Būsenos LED indikatoriai (PWR, TXD, RXD) leidžia greitai stebėti maitinimo, siuntimo ir priėmimo būseną.
• Palaikomos operacinės sistemos: Windows 7/8/8.1/10/11, Linux, macOS, Android.

Kam tinka

Šis konverteris skirtas automatizavimo, matavimo ir valdymo technologijų specialistams, kuriems reikia patikimo ir apsaugoto USB į RS485 ryšio. Jis puikiai tinka Modbus RTU ir kitoms serijinėms aplikacijoms, kai svarbus atsparumas elektros trikdžiams ir ilgaamžiškumas. Tinka tiek pramoninėms sistemoms, tiek laboratorijų ar biurų įrangai.

Pagrindinės specifikacijos

• Prekės ženklas: InLine
• MPN: 33307E
• Produkto tipas: USB į serijinį adapterį
• Serijinės sąsajos tipas: RS-485
• Lustas: FTDI FT232RNL
• Prijungimas prie kompiuterio: USB-A
• Prijungimas prie įrenginio: RS485 gnybtų blokas
• Kontaktų išdėstymas: GND, A, B, PGND (žemė, RS485+, RS485−, apsauginė žemė)
• Duomenų perdavimo sparta: nuo 300 iki 512 000 b/s
• Perdavimo režimas: pusiau dvipusis su automatiniu krypties perjungimu
• Maksimalus RS485 kabelio ilgis: iki maždaug 1,2 km
• Maksimalus USB kabelio ilgis: iki maždaug 5 m
• Magistralės dalyviai: iki 32 įrenginių viename segmentе (didesniems tinklams rekomenduojamas RS485 kartotuvas)
• Terminuojantis rezistorius: integruotas 120 Ω
• Apsauga nuo žaibo: 6 kV viršįtampių ir žaibo apsauga pagal IEC 61000-4-5
• TVS apsauga: dvikryptis TVS apsauginis diodas RS485 A/B linijoms
• ESD apsauga: ±15 kV oro iškrova / ±8 kV kontaktinė iškrova
• PGND jungtis: apsauginės žemės jungtis, galvaniniu būdu izoliuota nuo signalinės žemės
• USB apsauga: 200 mA PTC saugiklis, ESD apsauga
• RS485 apsauga: apsauginiai diodai, viršįtampių apsauga, atstatomasis saugiklis
• Būsenos indikatoriai: PWR, TXD, RXD (maitinimas, siuntimas, priėmimas)
• Palaikomos operacinės sistemos: Windows 7/8/8.1/10/11, Linux, macOS, Android

Patarimas: jei RS485 tinkle naudojate ilgus kabelius arba dirbate elektriškai triukšmingoje aplinkoje, būtinai prijunkite PGND prie apsauginės žemės – taip užtikrinsite, kad integruota 6 kV apsauga nuo žaibo ir viršįtampių veiktų efektyviai.
