Kabelių testeris InLine 79998 BNC RJ11 RJ45

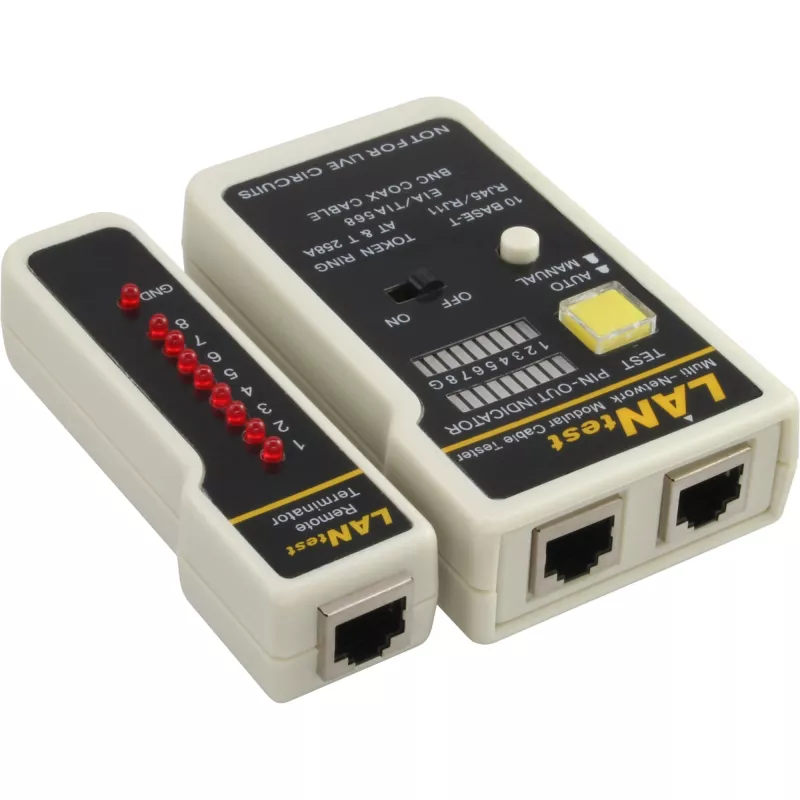

InLine 79998 yra pasyvus kabelių testeris, skirtas Ethernet LAN tinklų ir telefono sistemų kabeliams tikrinti. Jis patikrina RJ45, RJ11, ISDN, UTP, STP ir BNC kabelių vientisumą, ekranavimą ir laidų sujungimo teisingumą. Įrenginys maitinamas 9 V baterija, o rezultatai rodomi ant 9 LED lemputėmis sudarytos juostos. Koaksialiniams kabeliams naudojamas BNC adapteris (50 Ω). Galima rinktis automatinį arba rankinį darbo režimą.

Privalumai

Greitas vizualinis linijos vientisumo ir laidų klaidų nustatymas per 9 LED juostą. Pasyvi konstrukcija leidžia naudoti be tinklo maitinimo. Automatinis ir rankinis režimai suteikia lankstumo įvairioms testavimo situacijoms. Kompaktiškas korpusas ir standartiniai BNC, RJ11, RJ45 lizdai supaprastina darbą vietoje.

Tinka šioms užduotims

• RJ45 Ethernet kabelių laidų vientisumo ir sujungimo tikrinimas
• RJ11 telefono ir ISDN kabelių testavimas
• UTP ir STP duomenų kabelių ekranavimo ir vientisumo patikra
• BNC koaksialinių jungčių testavimas su 50 Ω adapteriu
• Greita diagnostika montavimo ir priežiūros metu

Pagrindinės techninės specifikacijos

• Modelis: InLine 79998
• Palaikomi lizdai: BNC, RJ11, RJ45
• Maitinimas: 9 V baterija
• Indikacija: 9 LED juosta
• Režimai: automatinis ir rankinis
• Koaksialinių kabelių testavimas: reikalingas BNC adapteris (50 Ω)
• Spalva: balta

Naudojimas

Prijunkite vieną kabelio galą prie pagrindinio testerio bloko, o kitą – prie nuotolinio ar adapterio (BNC atveju naudokite 50 Ω adapterį). Įdėkite 9 V bateriją, pasirinkite automatinį arba rankinį režimą ir stebėkite 9 LED juostą, kad nustatytumėte vientisumą ir laidų eiliškumą. Rankiniu režimu pereikite atskirus testus, kad lokalizuotumėte gedimus.

Rekomendacijos

Naudokite testerį tik atjungę kabelius nuo aktyvios tinklo įrangos, kad išvengtumėte klaidingų rodmenų. Koaksialiniams kabeliams būtinai naudokite 50 Ω BNC adapterį. Kai indikatorių ryškumas ar atsakas susilpnėja, pakeiskite 9 V bateriją, kad išlaikytumėte patikimus rezultatus.
