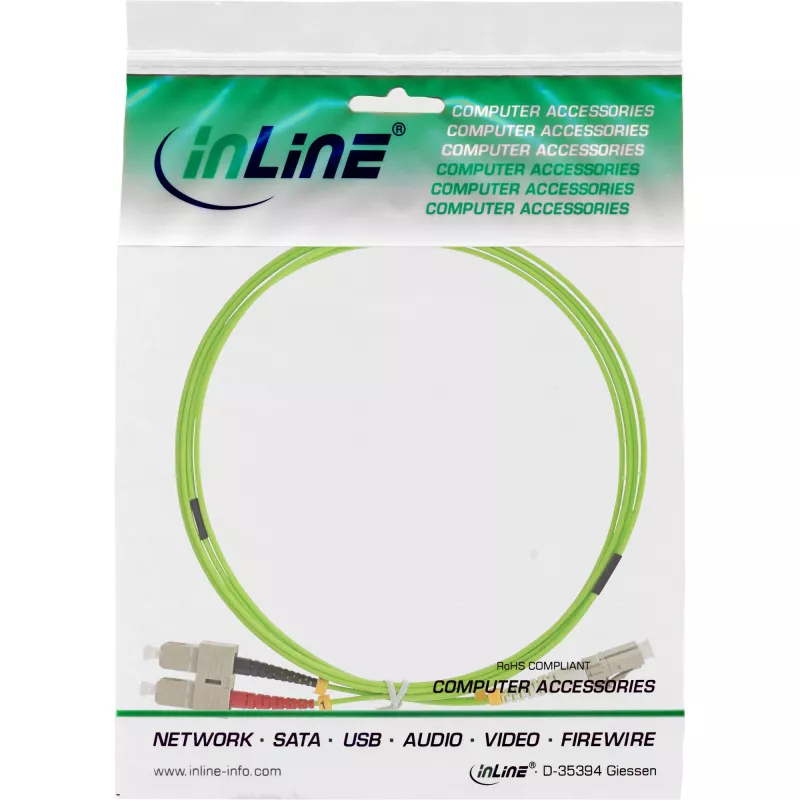

InLine Fiber Optinis Duplekso Laidas LC/SC 50/125µm OM5 20m

Šis InLine optinis duplekso šuoliukas skirtas aukšto dažnių juostos pločio trumpų nuotolių optiniams ryšiams. Jis pagamintas pagal OM5 standartą, o 50 µm šerdies skersmuo užtikrina didesnį modalinį pralaidumą. Laido galuose montuojamos dvi LC jungtys vienoje pusėje ir dvi SC jungtys kitoje, leidžiančios pilno duplekso ryšį tarp jungiklių, siųstuvų-imtuvų ir kitos aktyvios įrangos. 20 metrų ilgis suteikia lankstumo montuojant serverinėse, duomenų spintose ir struktūrizuotuose kabelių tinkluose, išlaikant mažus įterpimo nuostolius ir pastovų signalo vientisumą.

Privalumai

Šis duplekso pluošto kabelis pasižymi standartizuotu OM5 veikimu, tinkamu daugiamodėms programoms, ir 50/125 µm šerdies/apvalkalo geometrija, užtikrinančia suderinamumą su daugeliu daugiamodžių siųstuvų-imtuvų. LC ir SC jungčių derinys leidžia tiesiogiai jungti įrenginius su skirtingomis jungtimis be papildomų adapterių. Kabelio konstrukcija optimizuota mažam slopinimui ir pakartojamam jungčių našumui, užtikrinant patikimą didelės spartos duomenų perdavimą trumpais atstumais ir lengvą montavimą stelažuose ar ant sienų.

Tinka

• Daugiamodžių siųstuvų-imtuvų ir optinės įrangos jungimui duomenų centruose ir serverinėse
• Struktūrizuotam kabelių tinklui tarp jungiklių, pataisų skydelių ir optinių modulių
• Trumpo nuotolio didelės spartos jungtims, pvz., 10G/25G/40G daugiamodžiuose tinkluose, kur reikalingas OM5 modalinis palaikymas
• Laboratoriniams ir bandymų stendų įrengimams, reikalaujantiems duplekso LC į SC jungčių

Pagrindinės specifikacijos

• Pluošto tipas: daugiamodis OM5
• Šerdies/apvalkalo skersmuo: 50/125 µm
• Jungtis A: LC dupleksas
• Jungtis B: SC dupleksas
• Kabelio ilgis: 20 m
• Režimas: dupleksas (du pluoštai)
• Tipinis slopinimas: mažas, tinkamas trumpo nuotolio jungtims

Kaip naudoti

Nutieskite kabelį tarp dviejų įrenginių, vengdami per didelių lenkimų ar tempimo. Įstatykite LC duplekso jungtį į LC lizdą, o SC duplekso jungtį į SC adapterį ar prievadą, laikydamiesi teisingos poliškumo tvarkos siuntimo ir priėmimo kanalams, kad būtų užtikrintas pilnas duplekso ryšys. Pritvirtinkite kabelį prie stelažų arba kabelių valdymo plokščių, vengdami aštrių lenkimų; patikrinkite ryšio būseną prijungtoje įrangoje ir, jei reikia, išmatuokite įterpimo nuostolius, kad patvirtintumėte signalo veikimą.

Rekomendacijos

Naudokite kabelį kontroliuojamoje vidaus aplinkoje ir venkite pakartotinio ar per didelio lankstymo. Laikykitės minimalaus lenkimo spindulio, nurodyto daugiamodžio pluošto gairėse; laikykite jungtis švarias naudodami tinkamus pluošto valymo įrankius; nenaudojamo kabelio laikymui naudokite ritinius ar kablius, kad prailgintumėte tarnavimo laiką ir užtikrintumėte pastovias optines charakteristikas.
