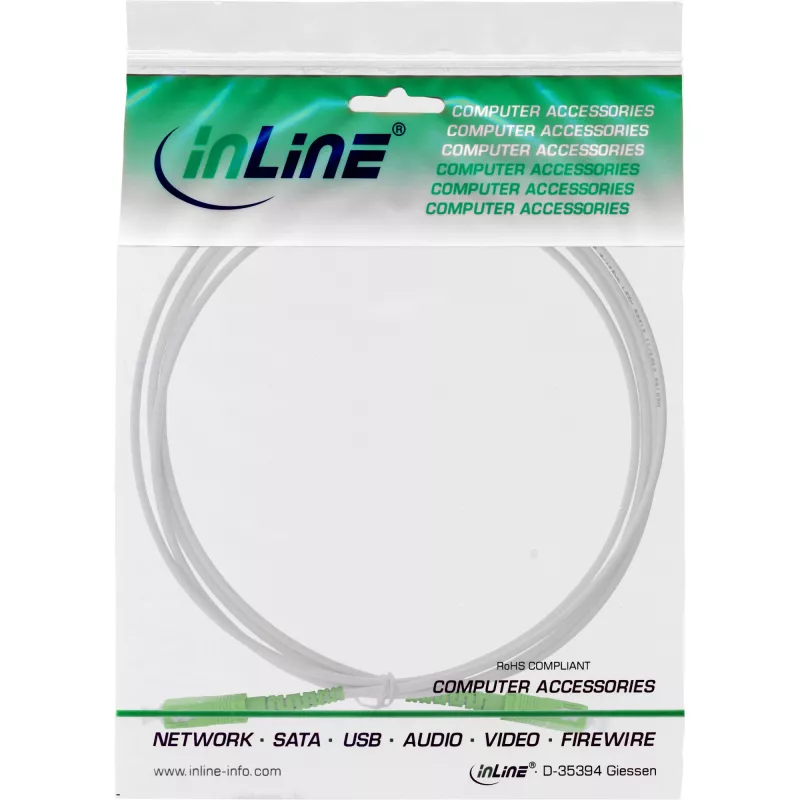

InLine Fiber Optic Simplex kabelis, FTTH, SC/APC8° iki SC/APC8° 9/125µm OS2 1m

InLine Fiber optinis simplex patch kabelis SC/APC į SC/APC 9/125µm OS2 1 m yra vienmodis jungiamasis kabelis, skirtas FTTH įrenginiams ir trumpoms jungtims. 9/125 µm OS2 skaidula užtikrina mažą slopinimą ilgo nuotolio signalo perdavimui, o SC/APC 8° poliruoti jungtys abiejuose galuose sumažina atspindžius. Kabelis turi 3,0 mm išorinį skersmenį su armuotu nerūdijančio plieno spiraliniu vamzdeliu, kuris suteikia mechaninę apsaugą, ir baltą halogenų neturintį apvalkalą, tinkamą diskretiškai vidaus instaliacijai. Gamyklinis bandymų protokolas patvirtina įterpimo ir grįžimo nuostolius, užtikrinant patikimą veikimą namų ir verslo šviesolaidiniuose tinkluose.

Privalumai

Armuota struktūra ir 3,0 mm skersmuo suteikia didesnį mechaninį stabilumą, palyginti su labai plonais iš anksto sumontuotais patch laidais, sumažindami lūžimo riziką montavimo metu. SC/APC 8° poliruotos jungtys užtikrina mažą įterpimo nuostolį ir didelį grįžimo nuostolį, o tai svarbu jautriai optinei įrangai ir šviesolaidiniams modemams. Halogenų neturintis apvalkalas ir atitiktis atitinkamiems IEC standartams užtikrina saugų naudojimą patalpose ir padeda atitikti montavimo reikalavimus. Kabelis tiekiamas su bandymų protokolu, patvirtinančiu optinius parametrus.

Tinkamas naudoti

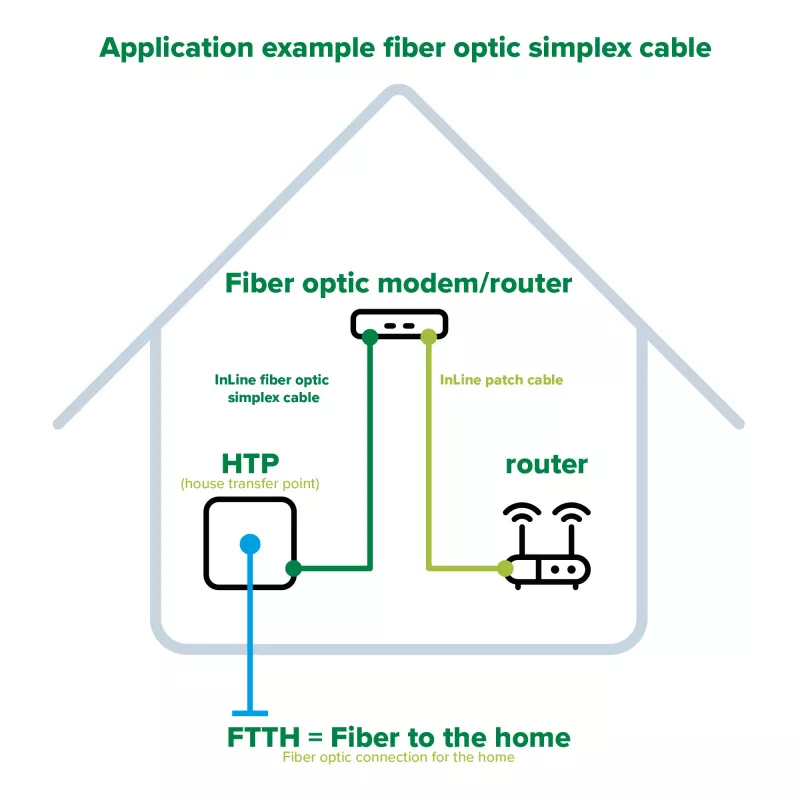

• FTTH namų perdavimo taško jungimas prie šviesolaidinio modemo ar ONT
• Jungimas tarp sieninio lizdo ir maršrutizatoriaus/modemo gyvenamosiose patalpose
• Tiesioginis įrenginių sujungimas mažose verslo šviesolaidinėse instaliacijose
• Naudojimas su skirstymo skydais ir trumpomis vidaus šviesolaidinėmis jungtimis

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė OS2, 9/125 µm
• Jungčių tipas: SC/APC į SC/APC, 8° poliruotas
• Išorinis kabelio skersmuo: apie 3,0 mm ±0,2 mm
• Armavimas: lankstus nerūdijančio plieno spiralinis vamzdelis vienai gyslai
• Išorinis apvalkalas: halogenų neturintis, baltas
• Tipinis įterpimo nuostolis: <0,20 dB (tipinis)
• Maksimalus įterpimo nuostolis: <0,30 dB
• Grįžimo nuostolis: >60 dB
• Standartų atitiktis: IEC 60754-2, IEC 60332-3-1, IEC 61034-2, IEC 61754-20
• Darbinė temperatūros diapazonas: nuo -40 °C iki +85 °C
• Laikymo temperatūros diapazonas: nuo -40 °C iki +85 °C
• Ilgis: 1 m
• Spalva: balta

Naudojimo instrukcija

Išpakuokite InLine SC/APC į SC/APC patch kabelį ir patikrinkite, ar jungtys turi apsauginius dangtelius; prieš jungdami nuimkite dangtelius. Atsargiai sulygiuokite SC jungtis su adapteriu ar įrenginio prievadu ir stumkite, kol išgirsite spragtelėjimą, rodantį teisingą fiksaciją. Venkite per didelio lenkimo šalia jungčių galų ir netempkite kabelio; nerūdijančio plieno spiralė suteikia apsaugą, tačiau reikia laikytis standartinių šviesolaidžio tvarkymo atsargumo priemonių. Montuodami patalpose, kabelį tieskite palei sienas ar grindjuostes ir pritvirtinkite tinkamais spaustukais, kad išvengtumėte įtempimo. Nenaudojamą kabelį laikykite su uždėtais apsauginiais dangteliais.

Rekomendacijos

Naudokite šį 1 m InLine SC/APC į SC/APC patch kabelį vidaus FTTH jungtims, kai reikalinga trumpa, tvirta vienmodė jungtis. Laikykitės minimalaus lenkimo spindulio, rekomenduojamo 3,0 mm armuotiems šviesolaidiniams kabeliams, venkite aštrių lenkimų ir laikykite jungtis švarias naudodami pūkų nepaliekančias servetėles ir tinkamus šviesolaidžio valymo įrankius, kad išlaikytumėte mažą įterpimo nuostolį ir didelį grįžimo nuostolį.
