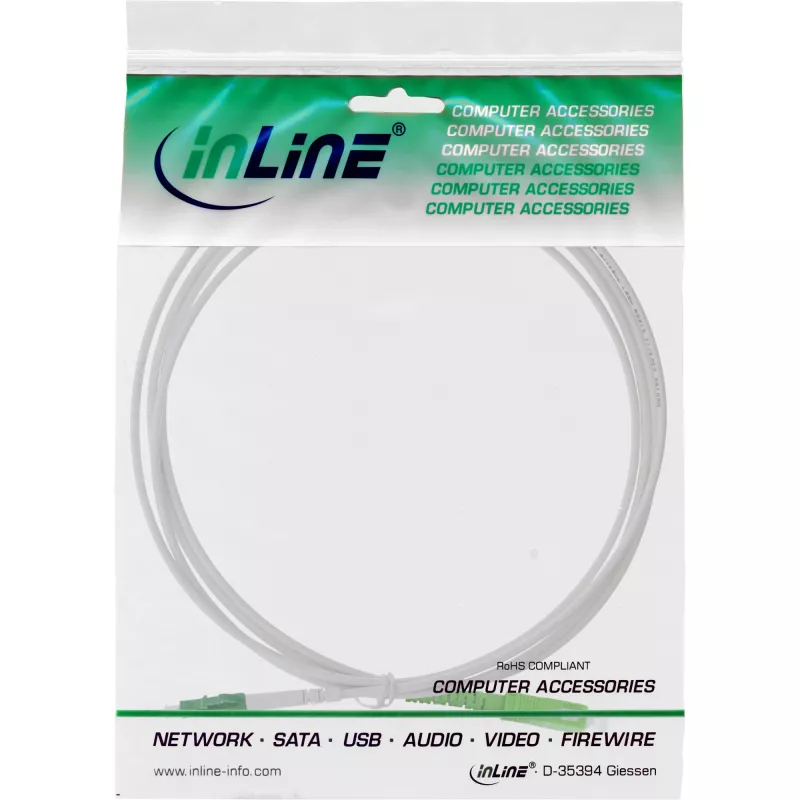

InLine Fiber Optinis Simplex Laidas, FTTH, LC/APC8° į SC/APC8° 9/125µm OS2 3m

InLine vienmodis simplex optinis laidas su LC/APC (8°) ir SC/APC (8°) jungtimis yra 3 m ilgio sprendimas, skirtas FTTH ir vidaus optinėms jungtims. Laidas naudoja OS2 9/125 µm skaidulą ir 3,0 mm halogeno neturintį apvalkalą su vidiniu nerūdijančio plieno spiraliniu vamzdeliu armavimui. Dėl kampinio fizinio kontakto (APC) jungčių šis šuolinis laidas užtikrina mažus nuostolius ir stabilų signalo perdavimą tarp kliento įrangos ir skirstomųjų plokščių, kai reikalingos APC jungtys.

Privalumai

Armuota konstrukcija su nerūdijančio plieno spirale padidina mechaninį atsparumą, palyginti su plonais tiekėjų pateiktais laidais, o 3,0 mm išorinis skersmuo subalansuoja lankstumą ir ilgaamžiškumą vidaus maršrutizavimui. APC (8°) poliruotos LC ir SC jungtys sumažina atgalinį atspindį (didelis grįžtamasis nuostolis) ir padeda išlaikyti signalo vientisumą vienmodžiuose tinkluose. Baltas, neutralus apvalkalas leidžia diskretiškai montuoti gyvenamosiose patalpose, o laidas tiekiamas su bandymo ataskaita, patvirtinančia įterpimo nuostolius ir grįžtamuosius nuostolius.

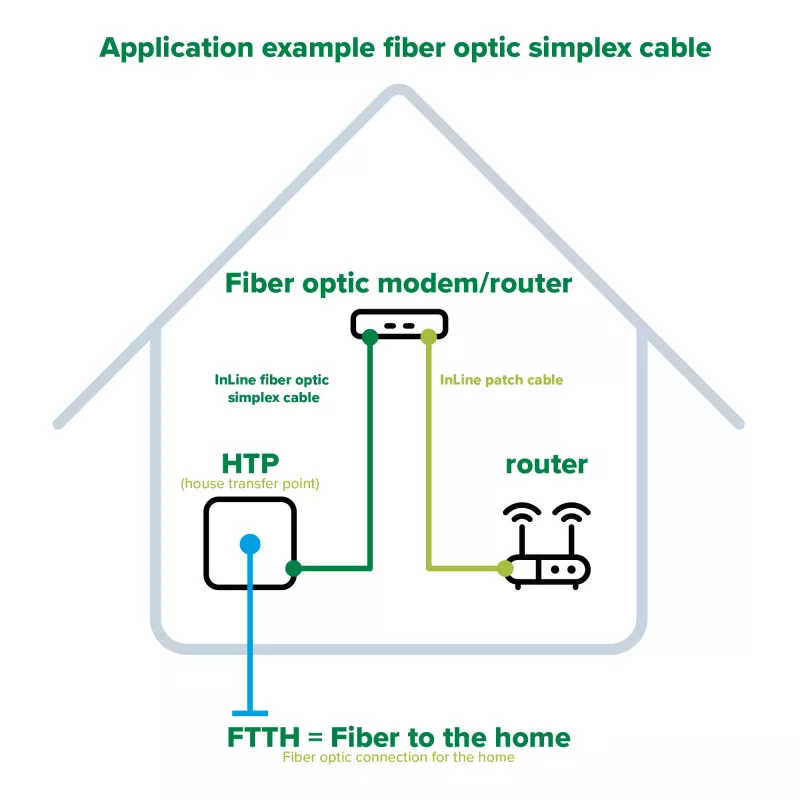

Tinka

• Optinio tinklo terminalo (ONT) arba šviesolaidinio modemo prijungimui prie vidinių optinių išvadų
• FTTH namų įrengimui, kai reikalingos kampinės APC jungtys
• Vidaus sujungimui tarp skirstomųjų plokščių ir kliento įrangos
• Plonų ar nearmuotų iš anksto sumontuotų abonento laidų pakeitimui

Pagrindinės techninės specifikacijos

• Skaidulos tipas: Vienmodė OS2, 9/125 µm
• Ilgis: 3 m
• Jungtys: LC/APC (8°) į SC/APC (8°)
• Jungčių poliravimas: APC (kampinis fizinis kontaktas)
• Išorinis skersmuo: apie 3,0 mm (armuotas)
• Apvalkalo medžiaga: Halogeno neturintis apvalkalas, baltas
• Armavimas: Nerūdijančio plieno spiralinis armavimas
• Tipinis įterpimo nuostolis: <0,20 dB (tipinis); <0,30 dB (maks.)
• Grįžtamasis nuostolis: >60 dB
• Darbinė temperatūra: nuo -40 °C iki +85 °C

Kaip naudoti

Nutieskite 3 m InLine LC/APC į SC/APC šuolinį laidą tarp optinio išvado arba ONT ir jūsų šviesolaidinio modemo ar skirstomosios plokštės. Prieš jungdami įsitikinkite, kad jungtys yra švarios ir be dulkių; naudokite optinio pluošto valymo įrankį arba bepūkį audinį su tinkamu valymo tirpalu. Įstatykite LC/APC jungtį į įrenginį arba adapterį, skirtą LC, o SC/APC jungtį į atitinkamą SC/APC lizdą, kol ji užsifiksuos. Venkite staigių lenkimų ir per didelės traukimo jėgos; laikykitės minimalaus lenkimo spindulio, rekomenduojamo vienmodžiams armuotiems laidams.

Rekomendacijos

Kad užtikrintumėte optimalų veikimą, laikykite APC jungčių galus švarius, o nenaudojamas jungtis saugokite su dulkių apsauginiais dangteliais. Keisdami tiekėjų pateiktus plonus laidus, rinkitės 3,0 mm armuotą InLine laidą, kad pagerintumėte mechaninę apsaugą. Jei matuojate nuorodos našumą, po montavimo patikrinkite įterpimo nuostolius ir grįžtamuosius nuostolius sertifikuota bandymo ataskaita arba optiniu testeriu.
