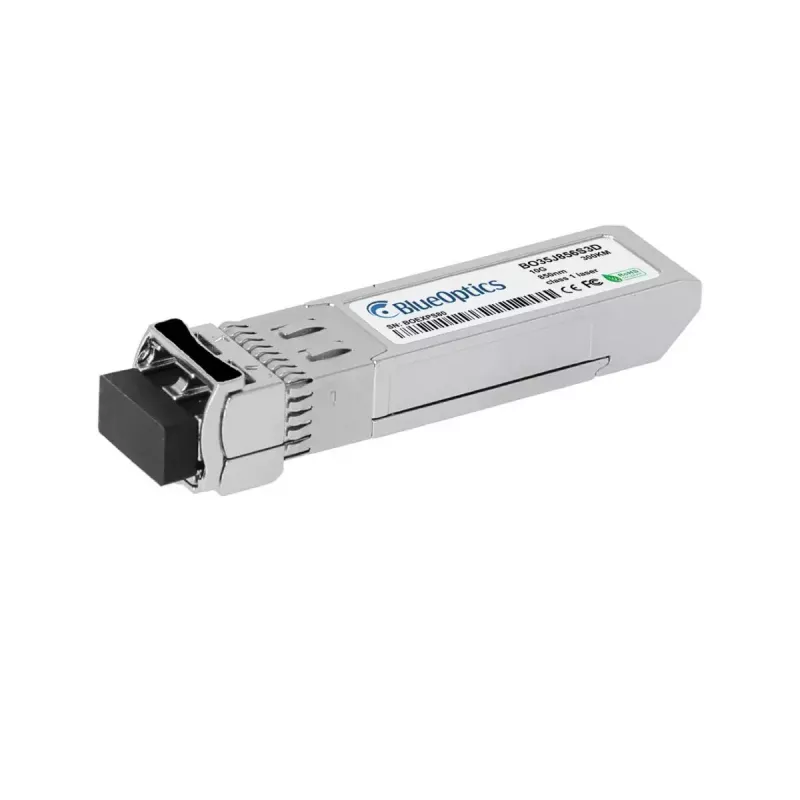

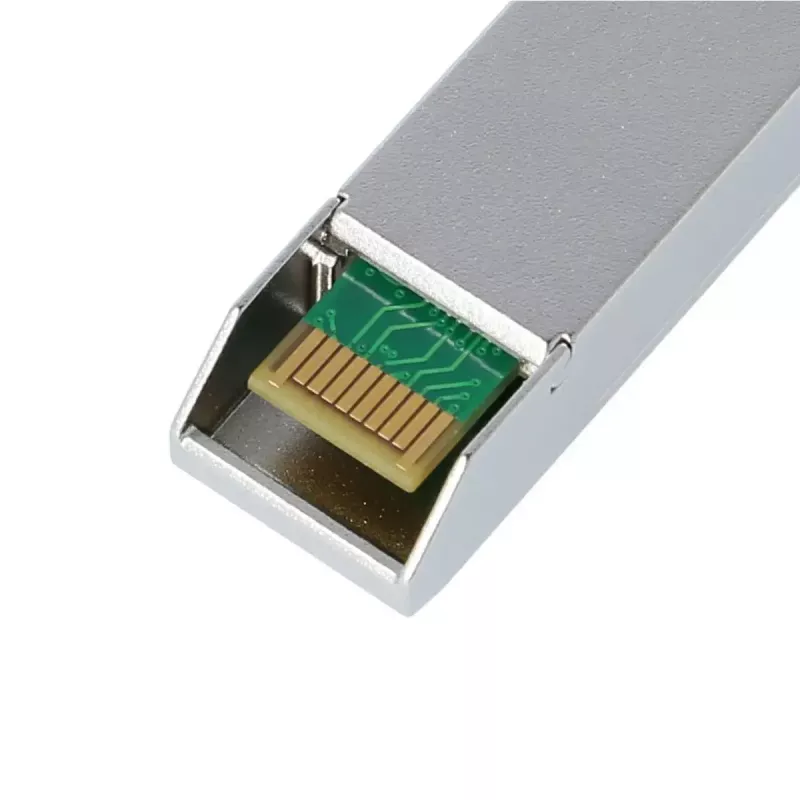

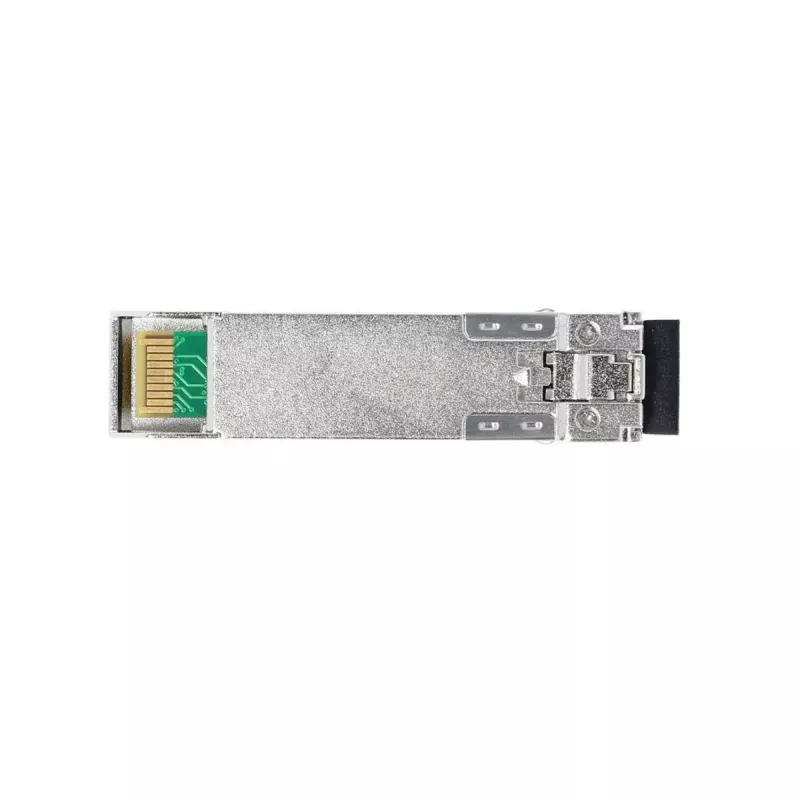

SFP+ siųstuvas-imtuvas BlueOptics 46C3447-BO, 10 Gbit/s, 850 nm, LC dupleksas, daugiamodis

„BlueOptics 46C3447-BO“ yra 10G SFP+ šviesolaidinis siųstuvas-imtuvas, skirtas didelės spartos trumpojo atstumo daugiamodėms jungtims. Jis užtikrina iki 10 000 Mbit/s duomenų perdavimo spartą ir naudoja LC duplekso jungtį su 850 nm bangos ilgiu tiek siuntimui, tiek priėmimui. Modulis atitinka RoHS, CE, FCC reikalavimus ir yra pagamintas pagal ISO9001 procesus. Lengvas nikelio korpusas (apie 20 g) ir MSA standartą atitinkančios mechaninės bei elektrinės sąsajos leidžia šį SFP+ siųstuvą-imtuvą lengvai montuoti tinklo jungikliuose, maršrutizatoriuose ir saugojimo sistemose, palaikančiose standartinius 10GBASE-SR SFP+ modulius.

Privalumai

„BlueOptics 46C3447-BO“ užtikrina suderinamumą su įprastais 10GBASE-SR sprendimais ir yra pagamintas pagal MSA specifikacijas, kad būtų galima „plug-and-play“ naudoti įvairiose pagrindinėse platformose. Jis suteikia optinį trumpojo nuotolio veikimą per daugiamodį šviesolaidį, palaiko skaitmeninės diagnostikos stebėjimą (DDM) realiuoju laiku ir turi pramonės standartus atitinkančius sertifikatus. Kompaktiškas nikelio korpusas ir SFP+ formos faktorius leidžia lengvai montuoti ir keisti esamuose siųstuvų lizduose be mechaninio pritaikymo.

Tinkamas naudoti

• 10G Ethernet jungtims per daugiamodį šviesolaidį duomenų centruose ir įmonių tinkluose
• Jungiklių tarpusavio jungtims ir agregavimo linijoms iki 300 metrų
• Saugojimo tinklų (SAN) jungtims ir „Fibre Channel over Ethernet“ programoms
• Įrangos priežiūrai ir atnaujinimui įrenginiuose, palaikančiuose 10GBASE-SR SFP+

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+ (MSA atitinka)
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbps)
• Optinis bangos ilgis: 850 nm (siuntimas ir priėmimas)

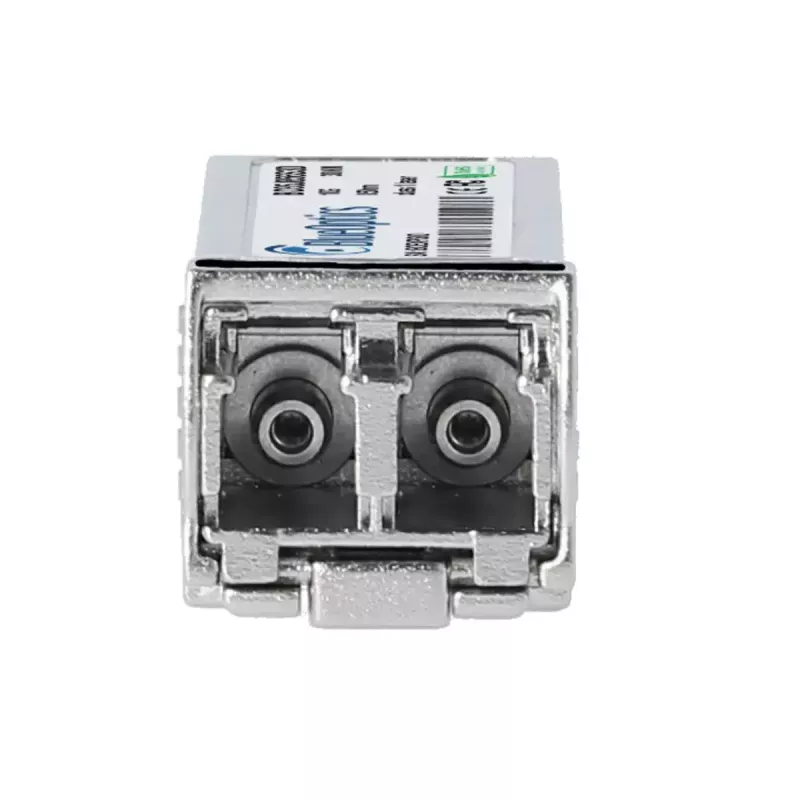

• Jungtis: LC dupleksas
• Palaikoma terpė: daugiamodis šviesolaidis (trumpas nuotolis, iki ~300 m, priklausomai nuo šviesolaidžio tipo)
• Korpuso medžiaga ir spalva: nikelis
• Svoris: apie 0,02 kg
• Skaitmeninės diagnostikos stebėjimas (DDM/DOM): palaikomas (MSA SFF-8472)
• Atitiktis reglamentams: RoHS, CE, FCC; pagaminta pagal ISO9001 procesus

Kaip naudoti

Įdiekite „BlueOptics 46C3447-BO“ į suderinamą SFP+ lizdą tikslo jungiklyje, maršrutizatoriuje ar saugojimo įrenginyje, laikydamiesi įrenginio gamintojo karštojo prijungimo procedūrų. Prijunkite LC duplekso daugiamodžius šviesolaidinius laidus prie modulio, užtikrindami teisingą siuntimo ir priėmimo suderinimą. Patikrinkite nuorodos būseną ir greitį per pagrindinio įrenginio valdymo sąsają. Jei pagrindinė įranga palaiko, nuskaitykite DDM/DOM reikšmes (įtampą, temperatūrą, siuntimo ir priėmimo galią, lazerio poslinkio srovę), kad galėtumėte stebėti nuorodos būklę. Naudokite atitinkamas šviesolaidines skirstymo plokštes arba tiesioginį sujungimą, atsižvelgdami į stovo ar spintos išdėstymą.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės daugiamodį šviesolaidį (OM3/OM4) ir LC duplekso laidus, prieš jungdami laikykite jungtis švarias ir patikrinkite galų paviršius, taip pat įsitikinkite, kad pagrindinė įranga palaiko 10GBASE-SR SFP+ ir DDM funkcijas. Laikykitės ESD atsargumo priemonių tvarkydami ir venkite per didelio šviesolaidžio lenkimo, kad išlaikytumėte signalo vientisumą.
