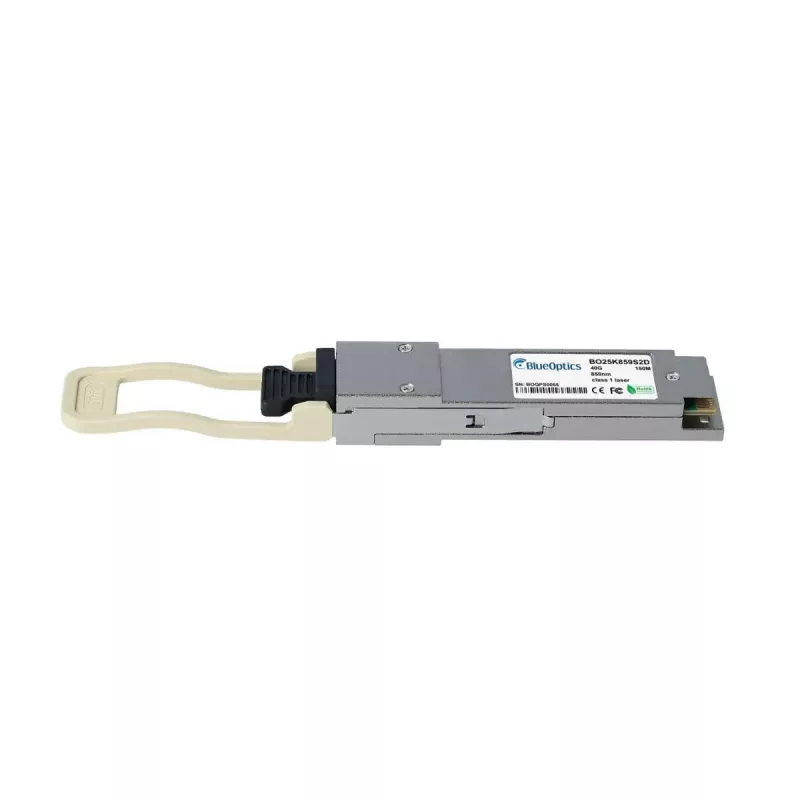

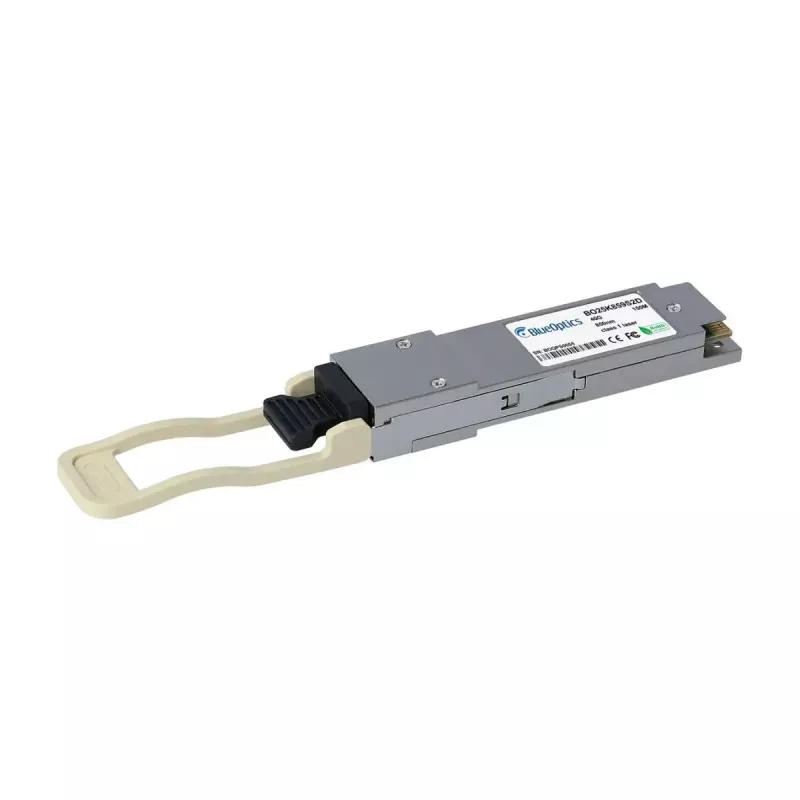

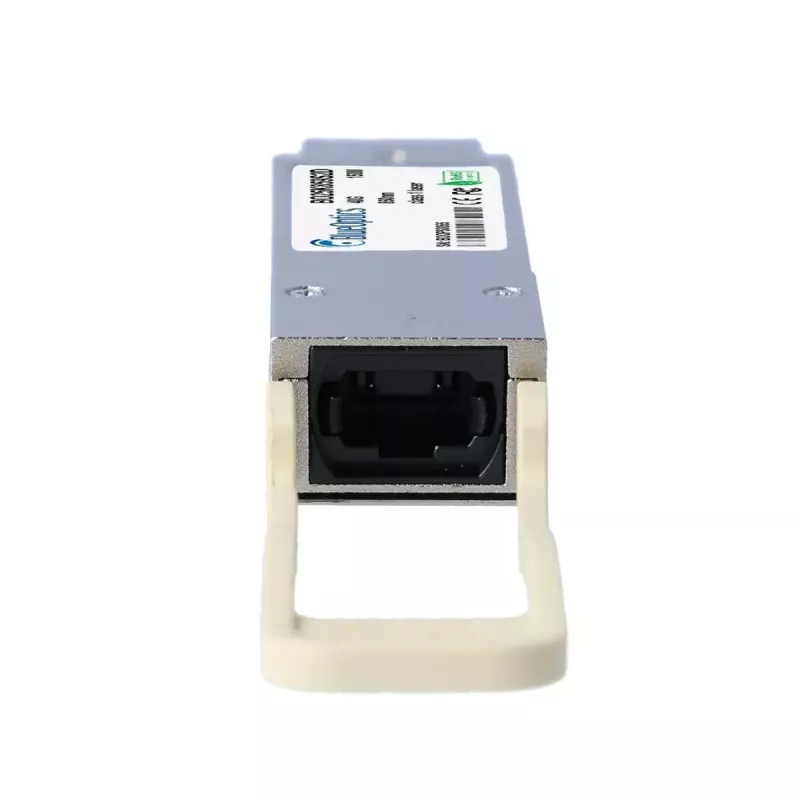

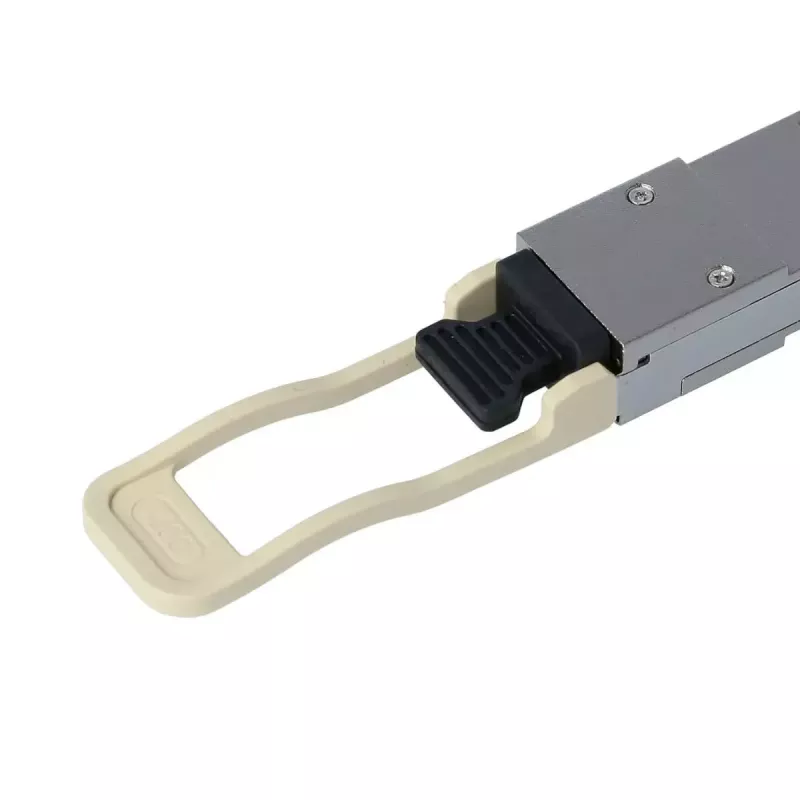

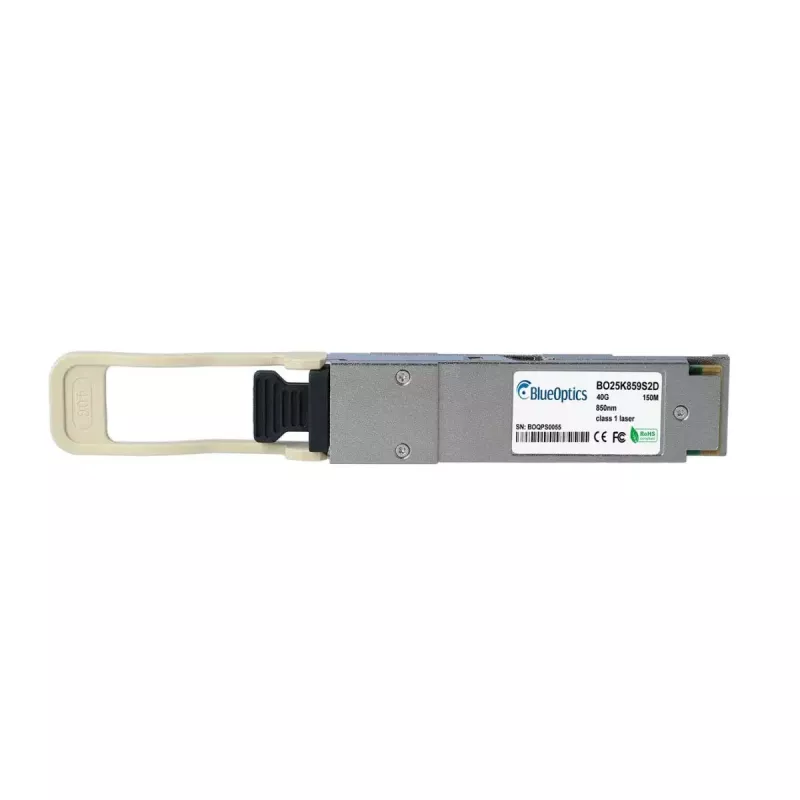

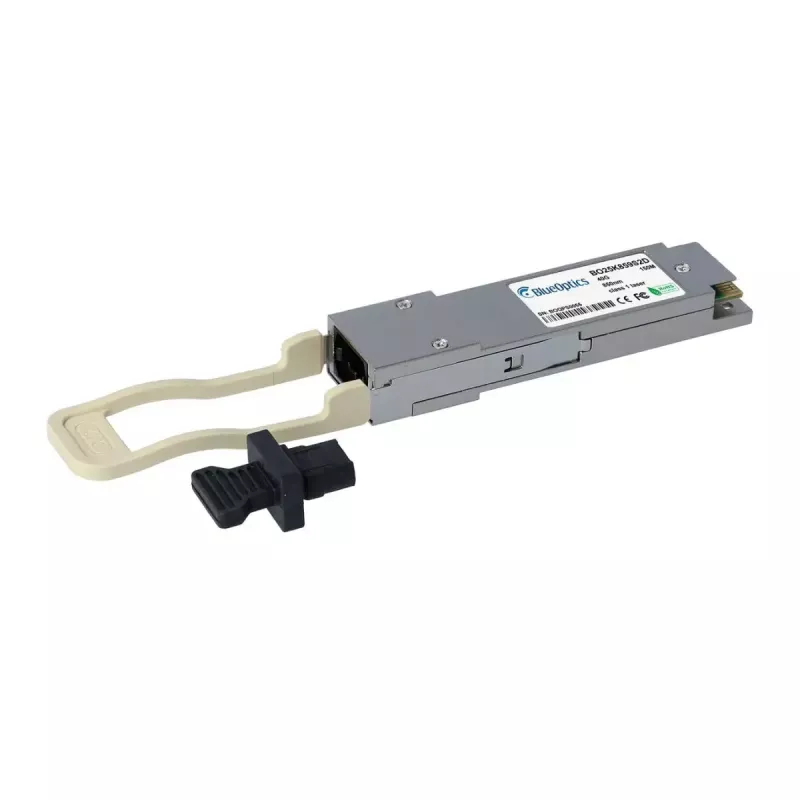

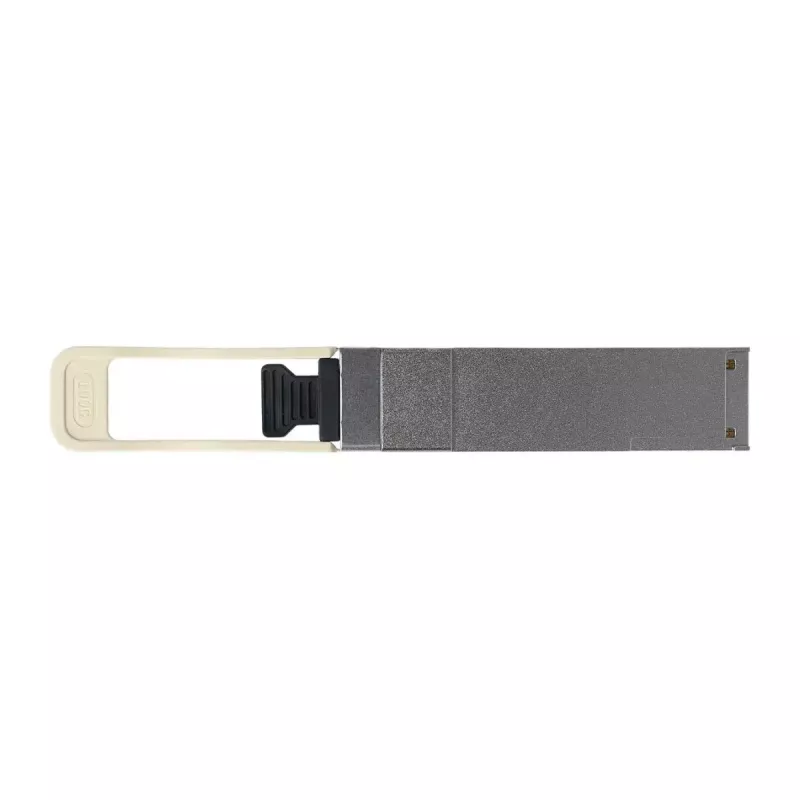

QSFP siųstuvas-imtuvas BlueOptics 02310MHR-BO 850 nm MTP/MPO 150 m

„BlueOptics 02310MHR-BO“ yra 40GBASE-SR4 suderinamas QSFP optinis modulis, skirtas didelės spartos trumpų nuotolių duomenų perdavimui per daugiamodį šviesolaidį. Jis veikia 850 nm bangos ilgiu ir naudoja MTP/MPO jungtį, palaikančią iki 150 m atstumą. Modulis atitinka MSA QSFP formos faktoriaus standartus ir tinkamas naudoti įrangoje, priimančioje suderinamus QSFP siųstuvus-imtuvus.

Privalumai

Šis siųstuvas-imtuvas užtikrina 40 Gbit/s optinį ryšį su MPO/MTP jungtimi lygiagrečiam daugiamodžiam šviesolaidžiui, leisdamas vienu metu siųsti ir priimti keliais pluoštais. Atitiktis QSFP MSA mechaniniams ir elektriniams standartams garantuoja sąveiką su pagrindine tinklo įranga, palaikančia 40GBASE-SR4 optiką. Skaitmeninis diagnostinis stebėjimas (DDM/DOM) suteikia realaus laiko informaciją apie maitinimo įtampą, lazerio poslinkio srovę, siunčiamą galią, priimamą galią ir modulio temperatūrą, jei tai palaiko pagrindinis įrenginys. Modulis pagamintas naudojant pramonės standartinius komponentus, užtikrinančius pastovų veikimą ir ilgą tarnavimo laiką.

Tinka

• 40 Gbit/s trumpų nuotolių Ethernet jungtims duomenų centruose
• Agregavimo jungtims tarp jungiklių ir maršrutizatorių per daugiamodį šviesolaidį
• Didelės spartos serverių jungtims ir saugojimo tinklų tarpusavio sujungimams
• Aplinkoms, kuriose reikalingi QSFP formos faktoriaus kištukiniai moduliai su MPO/MTP jungtimis

Pagrindinės techninės specifikacijos

• Formos faktorius: QSFP (Quad Small Form-factor Pluggable)
• Duomenų sparta: 40 Gbit/s (40GBASE-SR4)
• Bangos ilgis: 850 nm (lazerinis siųstuvas ir imtuvas)
• Jungties tipas: MTP/MPO daugiapluoštė jungtis
• Maksimalus atstumas: iki 150 m per daugiamodį šviesolaidį
• Suderinamumas: su įranga, palaikančia 40GBASE-SR4 QSFP modulius
• Svoris: apie 0.02 kg
• Spalva: pilka

Naudojimas

Įstatykite QSFP modulį į suderinamą QSFP prievadą jungiklyje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai pagrindinis įrenginys yra išjungtas, arba laikydamiesi gamintojo rekomenduojamos karštojo prijungimo procedūros. Prijunkite MPO/MTP daugiamodį šviesolaidžio laidą prie modulio jungties ir užtikrinkite teisingą pluošto poliškumą bei juostos orientaciją, reikalingą SR4 lygiagrečiai optikai. Patikrinkite ryšio būseną ir stebėkite diagnostiką per pagrindinės sistemos valdymo sąsają, jei palaikomas skaitmeninis diagnostinis stebėjimas. Jei reikia, vadovaukitės įrangos gamintojo nurodymais dėl programinės įrangos nustatymų, kad būtų įgalinti trečiųjų šalių moduliai.

Rekomendacijos

Naudokite OM3/OM4 daugiamodį šviesolaidį, kad patikimai pasiektumėte iki 150 m atstumą, ir palaikykite švarius jungčių galus, kad išvengtumėte signalo pablogėjimo. Patikrinkite pagrindinio įrenginio suderinamumą ir, jei reikia, paprašykite bandomojo pavyzdžio, kad patvirtintumėte funkcionalumą jūsų konkrečioje aparatinėje ir programinėje aplinkoje.
