HT INSTRUMENTS KIT-PVCPRO fotovoltinių sistemų testavimo rinkinys su I-V500w ir SOLAR-02 1011405

Sumontavus fotovoltinę sistemą, kiekvienas technikas žino: norint įsitikinti, kad ji veikia efektyviai ir saugiai, reikia atlikti kruopščius matavimus. HT INSTRUMENTS KIT-PVCPRO rinkinys sujungia I-V500w kreivės braižytuvą ir SOLAR-02 nuotolinį modulį, leisdamas vienu prietaisu atlikti visapusišką diagnostiką vietoje.

Kodėl verta rinktis šį rinkinį

• I-V kreivės matavimas iki 1000 V DC ir 15 A (1000 A su HT304N spaustukais)
• Izoliacijos varžos matavimas nuo 50 V iki 1000 V, iki 2 GΩ
• Įžeminimo varžos matavimas dviejų, trijų polių ir kilpos metodais

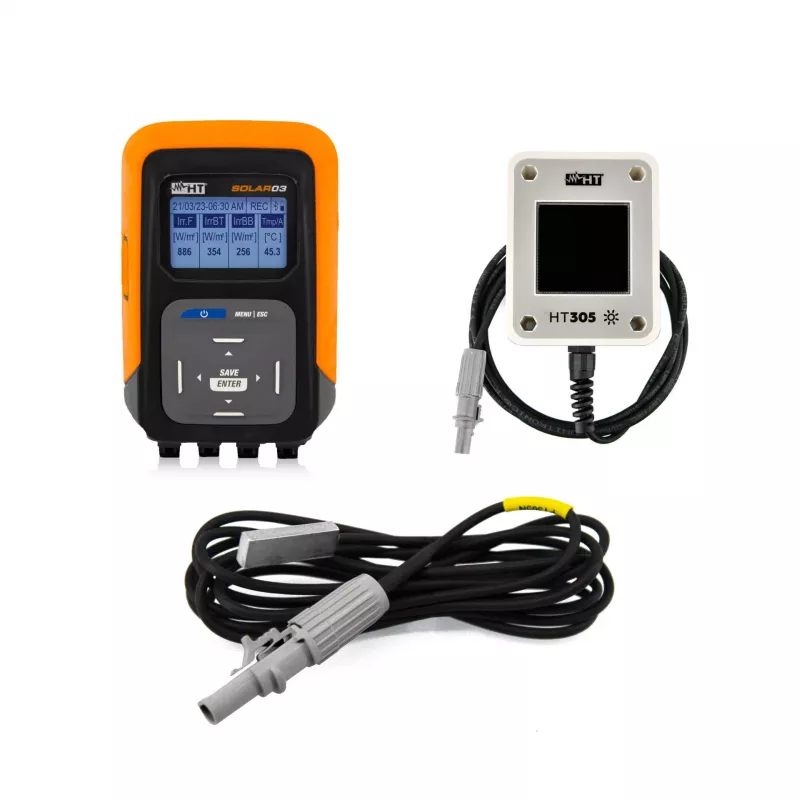

• Apspindulio ir temperatūros matavimas per SOLAR-02 nuotolinį modulį
• Duomenų registravimas 256 MB vidinėje atmintyje, USB ir Wi-Fi ryšys
• Komplekte: HT304N DC spaustukai, HT4004 AC spaustukai, matavimo laidai, MC3/MC4 adapteriai, zondai ir nešiojimo krepšys

Kasdienis naudojimas

Technikai gali atlikti pilną fotovoltinės sistemos patikrą tiesiai objekte. Spalvotas grafinis LCD ekranas rodo realaus laiko I-V kreives, o SOLAR-02 modulis sinchronizuoja apspindulio ir temperatūros duomenis, užtikrindamas tikslų našumo vertinimą. TOPVIEW2007 programinė įranga leidžia rengti išsamias ataskaitas ir analizuoti tendencijas.

Techninės specifikacijos

• Maks. DC įtampa (I-V kreivė): 1000 V
• Maks. DC srovė (I-V kreivė): 15 A vidinė, 1000 A su HT304N spaustukais
• Maks. DC galia (I-V kreivė): 100 kW
• Izoliacijos varžos matavimo įtampos: 50 V, 100 V, 250 V, 500 V, 1000 V
• Izoliacijos varžos diapazonas: iki 2 GΩ
• Įžeminimo varžos matavimas: 2 polių, 3 polių, kilpos metodai
• Tęstinumo testo srovė: 200 mA
• Apspindulio matavimo diapazonas: nuo 0 iki 2000 W/m²
• Temperatūros matavimo diapazonas: nuo -20°C iki 100°C
• Duomenų registravimas: vidinė atmintis 256 MB
• Ryšys: USB, Wi-Fi
• Ekrano tipas: spalvotas grafinis LCD
• Maitinimas: įkraunama Li-ION baterija
• Saugos klasė: CAT III 1000V, CAT IV 600V
• Komplekte esanti programinė įranga: TOPVIEW2007

Galutinė pastaba

KIT-PVCPRO suteikia būtinus matavimus fotovoltinių sistemų paleidimui ir gedimų paieškai viename integruotame sprendime.
