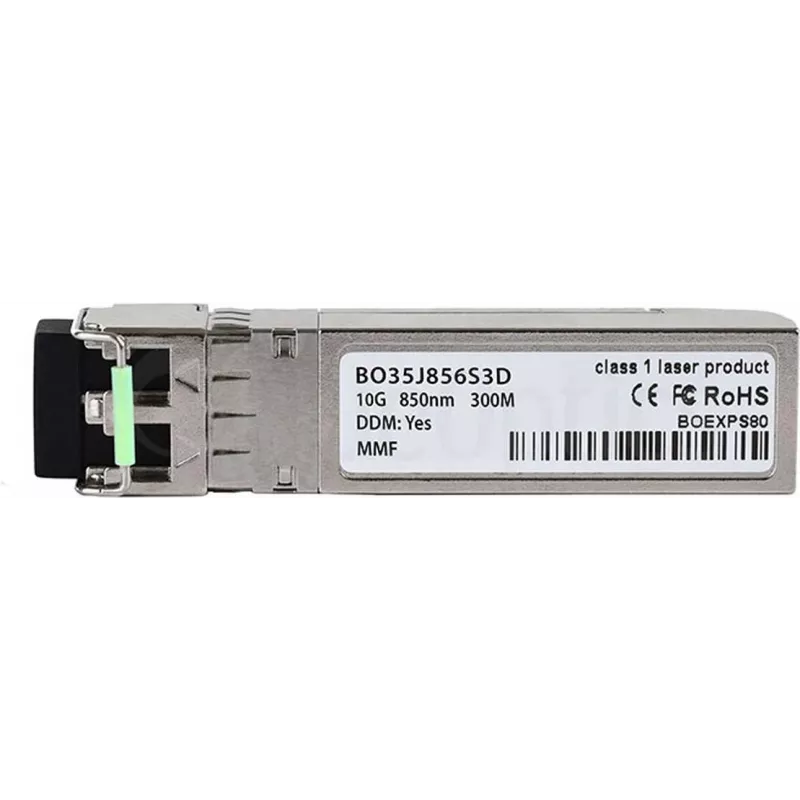

Tinklo siųstuvas-imtuvas CBO 455883-B21-BO SFP+ 10 000 Mbit/s 850 nm

CBO 455883-B21-BO yra SFP+ tinklo siųstuvas-imtuvas, skirtas 10 000 Mbit/s jungtims per daugiamodį šviesolaidį, naudojant 850 nm bangos ilgį. Modulis palaiko trumpo nuotolio jungtis, būdingas serverių ir jungiklių sujungimams, viršutinėms stovo jungtims ir agregavimo prievadams duomenų centruose ar įmonės LAN aplinkoje. Dėl karštai keičiamos SFP+ formos faktoriaus galima greitai pakeisti ar atnaujinti modulį neišjungus pagrindinio įrenginio.

Privalumai

Siųstuvas-imtuvas siūlo kompaktišką 10 Gbps sąsają su mažomis energijos sąnaudomis ir standartizuotomis elektrinėmis bei optinėmis charakteristikomis, suderinamomis su SFP+ prievadais. 850 nm daugiamodė konstrukcija leidžia ekonomiškai įgyvendinti trumpo nuotolio jungtis per dažniausiai naudojamus daugiamodžius šviesolaidžius ir laidus. Karštas keitimas ir standartizuota jungtis supaprastina montavimą ir priežiūrą stelažinėje ir modulinėje tinklo įrangoje.

Tinkamas naudoti

• 10 Gbps serverių ir jungiklių sujungimams duomenų centruose
• Viršutinėms stovo ir agregavimo jungtims per daugiamodį šviesolaidį
• Greitaeigiams ryšiams tarp jungiklių ir saugyklų to paties pastato viduje
• Trumpo nuotolio šviesolaidžio atnaujinimams, kai yra SFP+ prievadai

Pagrindinės specifikacijos

• Formos faktorius: SFP+ (karštai keičiamas)
• Duomenų sparta: 10 000 Mbit/s (10 Gbps)
• Bangos ilgis: 850 nm
• Šviesolaidžio tipas: daugiamodis (trumpo nuotolio jungtims)
• Jungties tipas: dvipusis LC
• Tipinis atstumas: trumpo nuotolio daugiamodės jungtys (priklauso nuo šviesolaidžio kategorijos ir siųstuvo galios)

Kaip naudoti

Įstatykite SFP+ siųstuvą-imtuvą į suderinamą SFP+ prievadą ant jungiklio, serverio tinklo plokštės ar optinio modulio lizdo, kai pagrindinis įrenginys įjungtas, įsitikindami, kad orientacija teisinga ir modulis tvirtai užsifiksuoja. Prijunkite dvipusius daugiamodžius LC laidus tarp siųstuvų-imtuvų abiejuose galuose, stebėdami teisingą siuntimo ir priėmimo poravimą. Po įdėjimo patikrinkite ryšio šviesos diodus ir pagrindinio įrenginio sąsajos būseną, kad patvirtintumėte 10 Gbps derybas. Jei reikia, sukonfigūruokite pagrindinio įrenginio ar jungiklio prievadus atitinkamam greičiui ir dvipusiam režimui bei patvirtinkite, kad šviesolaidžio tipas ir atstumas atitinka trumpo nuotolio modulio specifikacijas.

Rekomendacijos

Naudokite aukštos kokybės OM3/OM4 daugiamodį šviesolaidį ir sertifikuotus dvipusius LC laidus, kad pasiektumėte patikimas 10 Gbps jungtis trumpais atstumais. Venkite lenkti šviesolaidį už gamintojo nurodytų lenkimo spindulio ribų ir prieš įdėdami įsitikinkite, kad šviesolaidžio galai yra švarūs, kad išvengtumėte signalo nuostolių. Keitimui ar atnaujinimui naudokite karšto keitimo galimybę pakeisti siųstuvus-imtuvus be sistemos prastovos, tačiau laikykitės pagrindinio įrenginio gamintojo nurodymų dėl saugaus karšto keitimo procedūrų.
