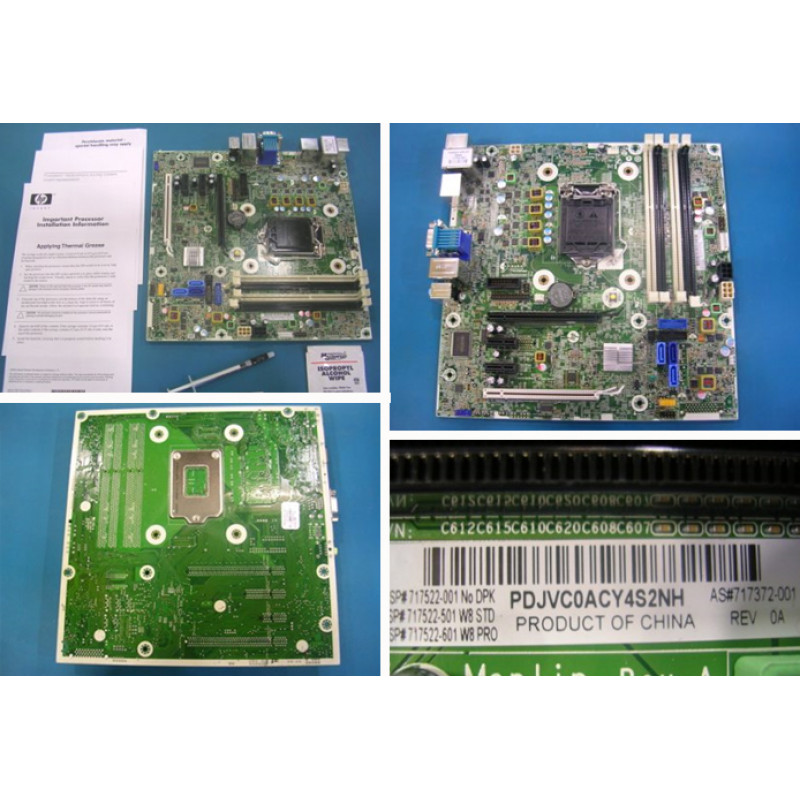

HP Shark Bay SFF pagrindinė plokštė (Intel H81, LGA 1150, DDR3)

Ši pagrindinė plokštė yra patikimas pagrindas kompaktiškam verslo kompiuteriui, sukurtam darbui be pertrūkių. HP Shark Bay SFF (717522-501) skirta HP ProDesk 400 G1 Small Form Factor sistemoms, užtikrina stabilų veikimą ir ekonomišką našumą kasdienėms biuro užduotims.

Apžvalga

Plokštė sukurta ant Intel H81 Express mikroschemų rinkinio, palaiko 4-osios kartos Intel Core procesorius su LGA 1150 lizdu. Tai apima Core i3, i5, i7, Pentium ir Celeron modelius (Haswell architektūra). Du DDR3 DIMM lizdai palaiko iki 16 GB ne ECC, be buferio atmintį, veikiančią 1600 MHz dažniu – to pakanka daugialypėms užduotims ir verslo programoms.

Privalumai

• Intel H81 Express mikroschemų rinkinys – stabilus ir efektyvus veikimas
• Palaiko 4-osios kartos Intel Core procesorius (LGA 1150)
• Du DDR3 lizdai, iki 16 GB talpos
• Integruota Intel HD Graphics su VGA ir DisplayPort išvestimis
• Gigabit Ethernet ir aukštos kokybės garso integracija
• Specialus SFF formos faktorius, pritaikytas HP ProDesk 400 G1

Pagrindinės specifikacijos

• Mikroschemų rinkinys: Intel H81 Express
• Procesoriaus lizdas: LGA 1150
• Palaikomi procesoriai: Intel 4-osios kartos Core i3/i5/i7, Pentium, Celeron (Haswell)
• Atmintis: 2 x DDR3 DIMM, iki 16 GB, 1600 MHz, ne ECC, be buferio
• Plėtros lizdai: 1 x PCIe x16 (low profile), 3 x PCIe x1 (low profile)
• Saugyklos: 2 x SATA III 6Gb/s, 1 x SATA II 3Gb/s
• Grafika: Intel HD Graphics (reikalingas palaikantis procesorius)
• Garsas: Realtek ALC221 High Definition Audio
• Tinklas: Realtek RTL8151GH-CG Gigabit Ethernet
• Galinė sąsaja: 2 x USB 3.0, 4 x USB 2.0, 1 x VGA, 1 x DisplayPort, 1 x RJ-45, linijos įėjimas, linijos išėjimas
• Formos faktorius: Proprietary SFF (skirta HP ProDesk 400 G1)

Kaip naudoti

Plokštė skirta montuoti į HP ProDesk 400 G1 Small Form Factor korpusą. Įdėkite procesorių į LGA 1150 lizdą, įstatykite DDR3 atmintį į DIMM lizdus, prijunkite SATA diskus ir maitinimo laidus. Po to prijunkite monitorių prie VGA arba DisplayPort išvesties ir įjunkite sistemą. Plokštė veiks iš karto po BIOS nustatymų, todėl tinka tiek naujų sistemų surinkimui, tiek esamų atnaujinimui.

Patarimas: prieš montuodami patikrinkite, ar jūsų HP ProDesk 400 G1 korpusas atitinka šios plokštės formos faktorių ir ar maitinimo blokas atitinka reikalavimus. Taip pat įsitikinkite, kad procesorius yra suderinamas su H81 mikroschemų rinkiniu, kad išvengtumėte BIOS atnaujinimų poreikio.
