Hikvision DS-3WF500T-EI-2N/P belaidis tiltas

Hikvision DS-3WF500T-EI-2N/P – tai belaidis tiltas, skirtas liftų sistemoms. Jis veikia 2,4 GHz dažnių juostoje ir užtikrina iki 500 m belaidžio ryšio atstumą. Įrenginys palaiko IEEE 802.11b/g/n (2 × 2 MIMO 300 Mb/s) standartą, turi integruotą 7 dBi anteną, standartinį PoE įėjimą ir išėjimą bei „Plug and Play“ funkciją. Vizualizuotas topologijos valdymas palengvina priežiūrą ir konfigūravimą.

Privalumai profesionalams

• 2,4 GHz belaidis tiltas, pritaikytas liftams
• Iki 500 m belaidžio perdavimo atstumas
• 300 Mb/s duomenų perdavimo sparta su 802.11n
• Integruota 7 dBi antena, 2 × 2 MIMO
• Vizualizuotas topologijos valdymas
• Standartinis PoE įėjimas ir išėjimas
• „Plug and Play“ – greitas paleidimas

Kam tinka

Šis belaidis tiltas skirtas įmonėms ir techninės priežiūros specialistams, kuriems reikia patikimo ryšio lifto kabinoje ar šachtose. Dėl atsparumo atšiaurioms sąlygoms (IP55) ir plačiojo temperatūrų diapazono jis tinka įvairiose aplinkose.

Pagrindinės specifikacijos

• Modelis: DS-3WF500T-EI-2N/P

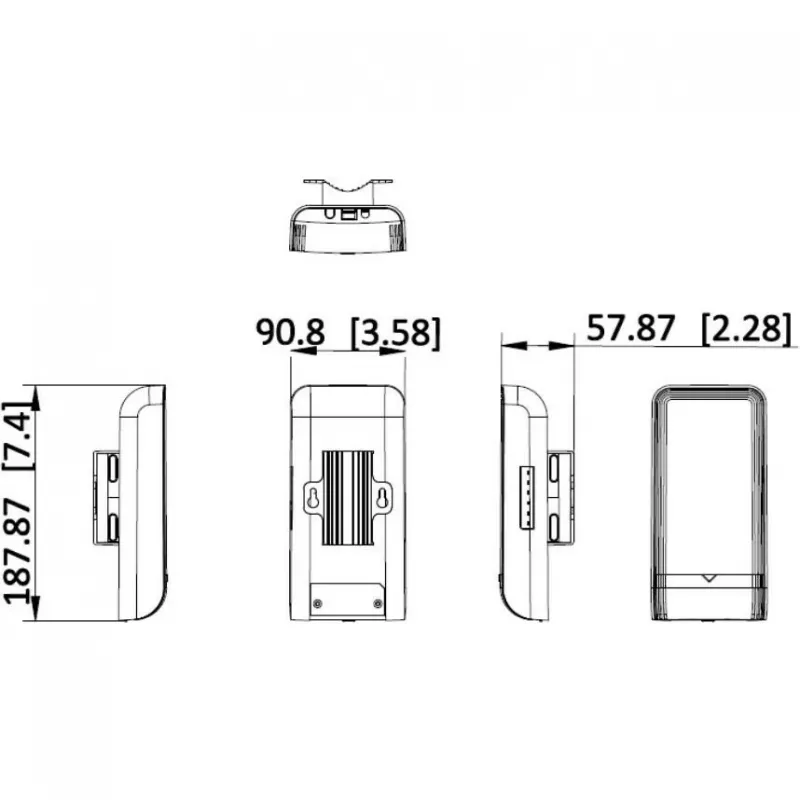

• Matmenys (P × A × G): 90,8 mm × 187,87 mm × 57,87 mm
• Grynasis svoris: 0,26 kg vienam įrenginiui
• Darbinė temperatūra: nuo -30 °C iki 60 °C
• Darbinė drėgmė: nuo 5 % iki 95 % (nekondensuojanti)
• Laikymo temperatūra: nuo -40 °C iki 80 °C
• Laikymo drėgmė: nuo 5 % iki 95 % (nekondensuojanti)
• Tvirtinimo tipas: stiebo tvirtinimas
• Apsaugos laipsnis: IP55
• Energijos suvartojimas: 2,43 W tipinis (1 kanalo 2MP IP kamera), maks. 3,4 W
• Maks. oro sąsajos perdavimo sparta: ≤ 300 Mb/s
• Belaidžio ryšio standartas: IEEE 802.11b/g/n (2 × 2 MIMO 300 Mb/s)
• Veikimo dažnių juosta: 2400 MHz ~ 2483,5 MHz
• Antenos stiprinimas: 7 dBi
• Antenos kampas: (H) 3 dB pluošto plotis 60°, (V) 3 dB pluošto plotis 50°
• Perdavimo galia: 22 dBm @11n MCS0 (pastaba: perdavimo galia gali skirtis priklausomai nuo vietinių taisyklių)
• Priėmimo jautrumas: -87±2 dBm @HT40 MCS0
• Pralaidumas: PTP: 80 Mb/s/0,2 km (HT40), 40 Mb/s/0,5 km (HT40)
• PoE maitinimas: Port PoEAP: LAN1 802.3af/at PoE IN; CPE: LAN1 pasyvus PoE IN, LAN2 802.3af PoE OUT
• PoE galios biudžetas: 10 W
• PoE atstumas: 100 m
• Tinklo sąsaja: 2 × RJ45 10/100 Mb/s prievadai
• LED indikatoriai: maitinimo indikatorius, LAN indikatorius, signalo stiprumo indikatorius
• Atstatymas: techninio atstatymo mygtukas
• Maitinimo šaltinis: 48V PoE
• Taikymo funkcija: IFM, IPMS
• Kanalo plotis: 10/20/40 MHz
• Kanalo pasirinkimas: automatinis/rankinis
• Saugumo režimas: WPA2-PSK
• Saugumo mechanizmas: paslėptas belaidžio tinklo pavadinimas
• Tinklo protokolas: NTP (tinklo laiko sinchronizavimas), SADP (automatinė IP adreso paieška), HTTPS/HTTP (žiniatinklio valdymas), SSH (derinimas)
• Valdymo būdas: HCP, Web, HPP, iVMS-4200
• Sistemos žurnalas: Syslog, valdymo centro informacija
• Programinės įrangos atnaujinimas: Web, iVMS-4200, HCP, HPP
• HPP: palaiko vieno paspaudimo aktyvavimą ir nuotolinį valdymą per Hik-Partner Pro. Palaikomos funkcijos: 1. Įrenginio perkrovimas 2. Įrenginio atstatymas 3. Topologijos informacijos rodymas 4. Ryšio tarp AP ir CPE būsenos rodymas, įskaitant signalo stiprumą, foninį triukšmą, siuntimo ir priėmimo spartą 5. Belaidžio tinklo nustatymų konfigūravimas, įskaitant darbo režimą, SSID, slaptažodį, kanalą, kanalo pralaidumą, perdavimo galią 6. Tiltų lygiavimas 7. Spektro skenavimas 8. PoE išėjimo valdymas
• EMC: CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+A11: 2020), IC (ICES-003: Issue 7:2020), RCM (AS/NZS CISPR 32: 2015)
• Sauga: CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (Second Edition)), CE-LVD (EN 62368-1: 2014+A11: 2017)
• Biocheminiai: CE-RoHS (2011/65/EU), WEEE (2012/19/EU), Reach (Regulation (EC) No 1907/2006)
• Radijo: EN 301 893, EN 300 440, EN 623

Patarimas: montuodami stiebo tvirtinimu, įsitikinkite, kad tiltas nukreiptas tiesiai į kitą tašką – tai užtikrins stabilų ryšį iki 500 m atstumu. Naudokite HPP funkciją, kad galėtumėte nuotoliniu būdu stebėti signalo stiprumą ir atlikti tiltų lygiavimą.
