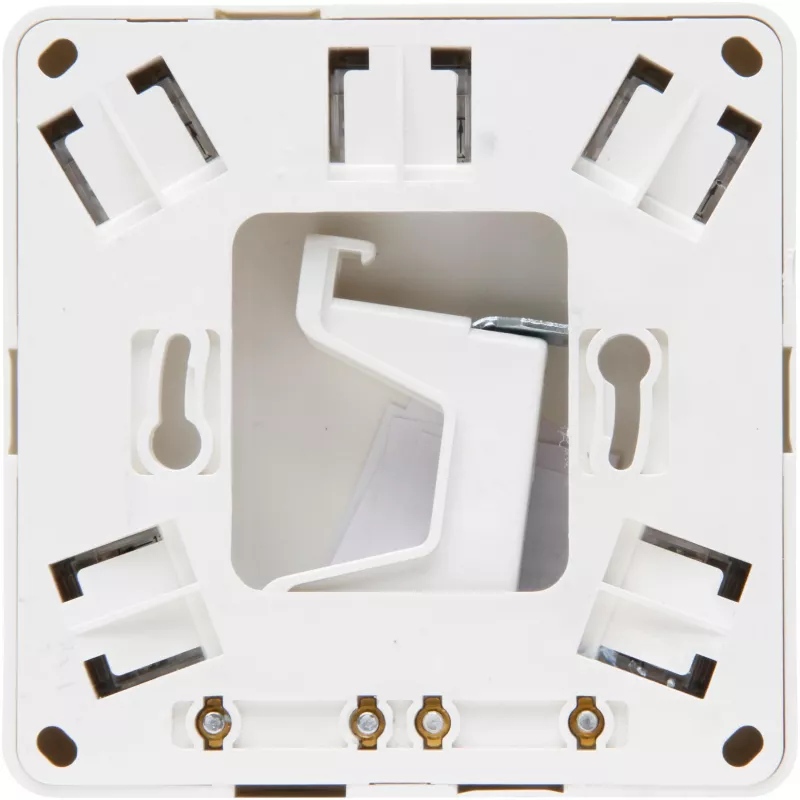

HEINRICH KOPP elektrinės viryklės prijungimo dėžutė 995929005, paviršinio/įleidžiamojo montavimo, grynai balta

Elektrinės viryklės ar orkaitės prijungimas prie maitinimo tinklo reikalauja saugaus ir patikimo sujungimo taško, atitinkančio galiojančius reikalavimus. HEINRICH KOPP 995929005 prijungimo dėžutė skirta būtent tokiam tikslui – užtikrinti tvirtą ir ilgaamžį didelės galios virtuvės prietaisų maitinimo pajungimą.

Kam skirta

Elektrikams ir kvalifikuotiems savadarbiams montuotojams, įrengiantiems ar keičiantiems elektrines virykles, orkaites ar kaitlentes gyvenamosiose ir komercinėse virtuvėse. Dėžutė tinka tiek paviršiniam (AP), tiek įleidžiamajam (UP) montavimui, todėl lanksčiai pritaikoma prie skirtingų instaliacijos sprendimų.

Pagrindinės savybės

• 5 polių sujungimas trifazei maitinimo linijai (L1, L2, L3, N, PE)
• Nominali įtampa 400 V AC, srovė iki 32 A
• Tinka laidininkų skerspjūviai nuo 2,5 mm² iki 6 mm²
• Sraigtiniai gnybtai užtikrina patikimą ir nereikalaujantį priežiūros kontaktą
• Užspaudžiamas dangtelis – greita prieiga ir apsauga
• Be halogenų termoplastikinis korpusas, grynai balta spalva (RAL 9010)
• Kelios iš anksto perforuotos kabelių įvadų angos
• Tinka paviršiniam ir įleidžiamajam montavimui

Specifikacijos

• Gaminio tipas: viryklės prijungimo dėžutė
• Montavimo tipas: paviršinis (AP) / įleidžiamasis (UP)
• Spalva: grynai balta (RAL 9010)
• Polių skaičius: 5
• Nominali įtampa: 400 V AC
• Nominali srovė: 32 A
• Laidininkų skerspjūvis: nuo 2,5 mm² iki 6 mm²
• Gnybtų tipas: sraigtiniai gnybtai
• Medžiaga: termoplastikas, be halogenų
• Apsaugos klasė: IP20
• Temperatūros diapazonas: nuo -5 °C iki +40 °C
• Kaitinamosios vielos bandymas: 850 °C

Naudojimas

Prijungimo dėžutė montuojama viryklės maitinimo linijos gale, kur sujungiami tinklo laidai su prietaiso kabeliu. Paviršinio montavimo atveju dėžutė tvirtinama prie sienos, įleidžiamojo – įstatoma į sienos ertmę. Atidarykite reikiamas kabelių įvado angas pagal kabelio skersmenį, nuimkite izoliaciją nuo laidininkų ir priveržkite juos sraigtiniuose gnybtuose pagal žymėjimą. Užspauskite dangtelį – jis apsaugo kontaktus nuo dulkių ir atsitiktinio prisilietimo.

Prieš pradėdami darbus visada atjunkite maitinimo įtampą ir įsitikinkite, kad ji nebus įjungta netikėtai. Kabelių įvado angas atidarykite tiksliai ir švariai, kad būtų išlaikyta IP20 apsaugos klasė. Gnybtus veržkite dinamometriniu atsuktuvu pagal gamintojo rekomenduojamą sukimo momentą – taip užtikrinsite ilgaamžį ir patikimą kontaktą, ypač esant didelei 32 A srovei. Jei abejojate dėl trifazio pajungimo schemos, patikėkite montavimą kvalifikuotam elektrikui.
