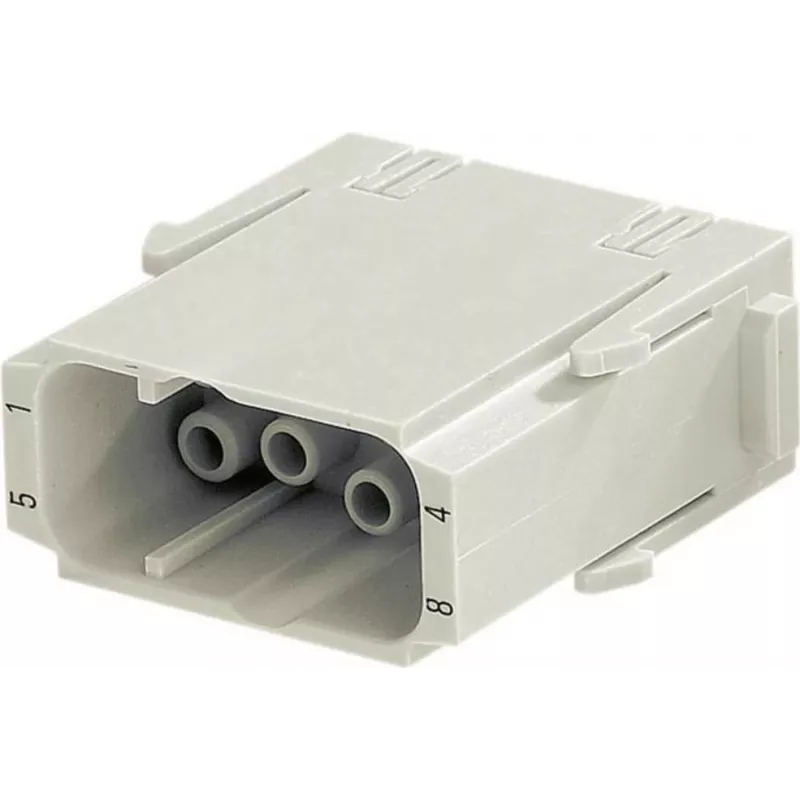

Harting jungties Han C modulio kontaktinis įdėklas 09 14 008 3001 — 8 signaliniai kontaktai + PE, užspaudimas

Šis kontaktinis įdėklas skirtas Harting Han C modulio jungtims, užtikrinantis aštuonis signalinius kontaktus ir vieną apsauginį įžeminimo (PE) kontaktą su užspaudimo gnybtais. Jis montuojamas į Harting Han C korpusus, sukuriant kompaktišką ir lengvai prižiūrimą jungiamąjį modulį pramoniniams sprendimams, valdymo spintoms ir mašinoms. Užspaudimo technologija užtikrina patikimą elektrinį kontaktą ir leidžia greitai pakeisti kontaktus be litavimo.

Privalumai

Įdėklas sujungia kelis signalinius kanalus su atskiru PE kontaktu viename kompaktiškame bloke, sumažindamas laidų sudėtingumą ir taupydamas vietą korpusuose. Užspaudimas užtikrina pastovią kontakto kokybę ir mechaninį atleidimą, kai naudojami tinkami užspaudimo antgaliai ir įrankiai. Dizainas suderinamas su standartiniais Han C korpusais, leidžiančiais greitą surinkimą, modulinius atnaujinimus ir supaprastintą atsarginių dalių valdymą.

Tinka

• Valdymo spintų laidų instaliacijai ir paskirstymui
• Pramoninių mašinų signalinėms jungtims
• Lauko magistralės ir jutiklių/vykdiklių laidams, reikalaujantiems kelių signalinių linijų
• Programoms, kurioms reikalingas atskiras apsauginis įžeminimo ryšys

Pagrindinės specifikacijos

• Signalo kontaktų skaičius: 8
• Apsauginis įžeminimas: 1 PE kontaktas integruotas
• Kontaktų užbaigimo tipas: užspaudimo kontaktai
• Numatytas korpuso tipas: Han C modulio suderinamas įdėklas
• Montavimas: įdėklas moduliniam korpusui

Kaip naudoti

Užbaikite laidų galus tinkamais užspaudimo kontaktais ir rekomenduojamais antgaliais, naudodami suderinamą užspaudimo įrankį, kad užtikrintumėte patikimą mechaninį ir elektrinį ryšį. Įstatykite užspaustus kontaktus į kontaktinį įdėklą, kol jie užsifiksuos pagal gamintojo montavimo instrukcijas. Sumontuotą įdėklą įdėkite į atitinkamą Han C korpusą ir pritvirtinkite pagal korpuso nurodymus. Prieš paleisdami sistemą, patikrinkite tęstinumą ir teisingą PE jungtį.

Rekomendacijos

Naudokite jungčių gamintojo rekomenduojamus užspaudimo kontaktus ir įrankius, parinkite laidų skerspjūvius, atitinkančius kontaktų galią, ir laikykitės atitinkamų laidų ir įžeminimo standartų. Periodiškai tikrinkite kontaktus dėl korozijos ar mechaninio nusidėvėjimo ir pakeiskite įdėklą, jei padidėja kontaktinė varža arba pažeidžiamos fiksavimo savybės.
