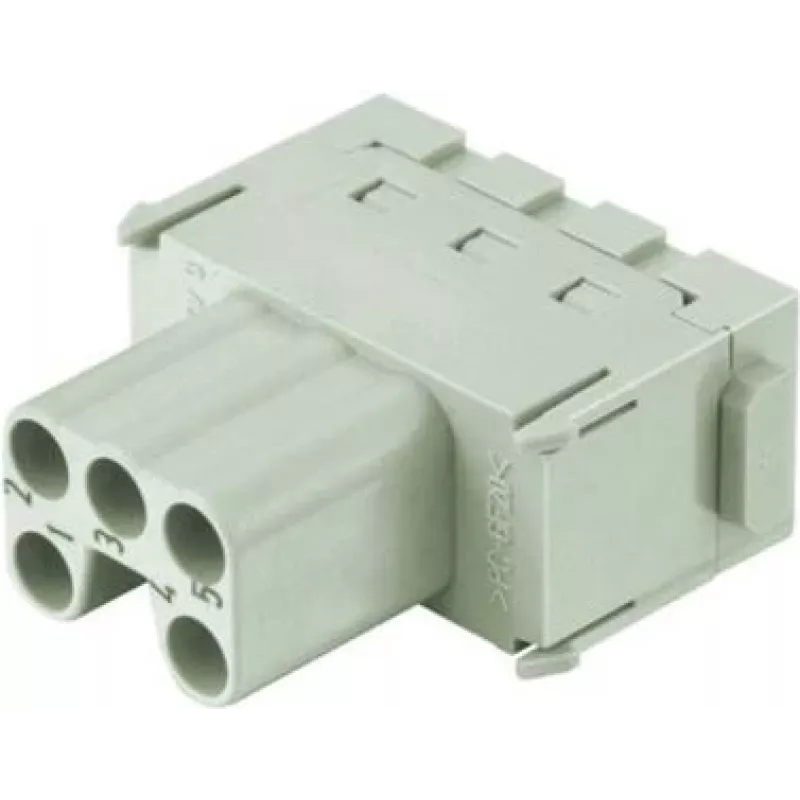

Pramoninis stačiakampis jungiklis Harting Han 5 Mod bu-ES 16A, 09 14 005 2716

Harting Han 5 Mod bu-ES 16A yra pramoninis stačiakampis jungiklis, sukurtas patikimai galios ir signalo perdavimui mašinose, valdymo spintose ir automatikos įrangoje. Han 5 rėmas priima modulinius įdėklus, o bu-ES versija skirta 16 A srovei, užtikrinant kompaktišką sąsają mišriems elektriniams kontaktams. Šis jungiklis pasižymi tvirta elektrine jungtimi, saugiu mechaniniu fiksavimu ir suderinamumu su pramoniniais montavimo sprendimais.

Privalumai

Jungiklis užtikrina stabilų elektrinį veikimą nuolatinio darbo ir daugkartinių atjungimo-prijungimo ciklų metu, o medžiagos ir kontaktų technologija parenkama atsparumui dilimui. Stačiakampis korpusas leidžia taupyti vietą montuojant skydeliuose ir kabeliuose, išlaikant mechaninį tvirtumą ir aplinkos apsaugą, tinkamą pramoniniam naudojimui. Modulinė koncepcija leidžia sujungti signalo ir galios kontaktus viename rėme, sumažinant laidų sudėtingumą ir skydelio plotą.

Tinka

• Valdymo spintoms ir skirstomiesiems skydams
• Gamyklų automatizavimui ir gamybos mašinoms
• Pramoninėms pavaroms ir variklių valdymo sistemoms
• Bandymų stendams ir matavimo įrangai
• Galios ir signalo sąsajoms moduliniuose mazguose

Pagrindinės techninės specifikacijos

• Jungiklio tipas: stačiakampis pramoninis jungiklis, tinkamas moduliniams įdėklams
• Srovės stipris: 16 A pagal nurodytą kontakto tipą
• Kontaktų konfigūracija: modulinis galios ir signalo kontaktų mišinys (rėmas įdėklams)
• Montavimas: skydelio išpjova ir (arba) kabelio gaubtas su mechaniniu fiksavimu
• Kontaktų medžiagos ir danga: laidūs metaliniai kontaktai su korozijai atsparia danga patikimam laidumui
• Darbo aplinka: skirta naudoti pramoniniuose vidaus patalpose; tinka valdymo spintų ir mašinų aplinkai
• Mechaninis patvarumas: skirta daugkartiniams atjungimo-prijungimo ciklams, būdingiems techninės priežiūros darbams

Naudojimas

Įstatykite Han 5 rėmą į atitinkamą skydelio išpjovą arba poravimo gaubtą ir pritvirtinkite rekomenduojamais tvirtinimo elementais. Pasirinkite ir surinkite modulinius įdėklus, atitinkančius reikiamus galios ir signalo kontaktų tipus, tada įstatykite juos į rėmą pagal gamintojo surinkimo instrukcijas. Užbaikite laidų galus ant įdėklų kontaktų nurodytu būdu (užspaudimas, varžtas ar litavimas), užtikrinkite tinkamą laidų klojimą ir įtempimo mažinimą, tada sujunkite jungiklio puses, kol mechaninis fiksatorius užsifiksuos, kad būtų užmegztas elektrinis ryšys.

Rekomendacijos

Laikykitės Harting surinkimo instrukcijų ir sukimo momento verčių kontaktų užbaigimui, kad būtų užtikrintas nominalus srovės veikimas. Po surinkimo patikrinkite kontaktų padėtį ir fiksavimą, o dulkėtoje ar drėgnoje aplinkoje atlikite reguliarius patikrinimus. Naudokite suderinamus poravimo gaubtus ir tarpiklius, jei reikia, kad būtų išlaikyta apsauga nuo patekimo ir sumažinta užteršimo ar mechaninio įtempimo rizika.
