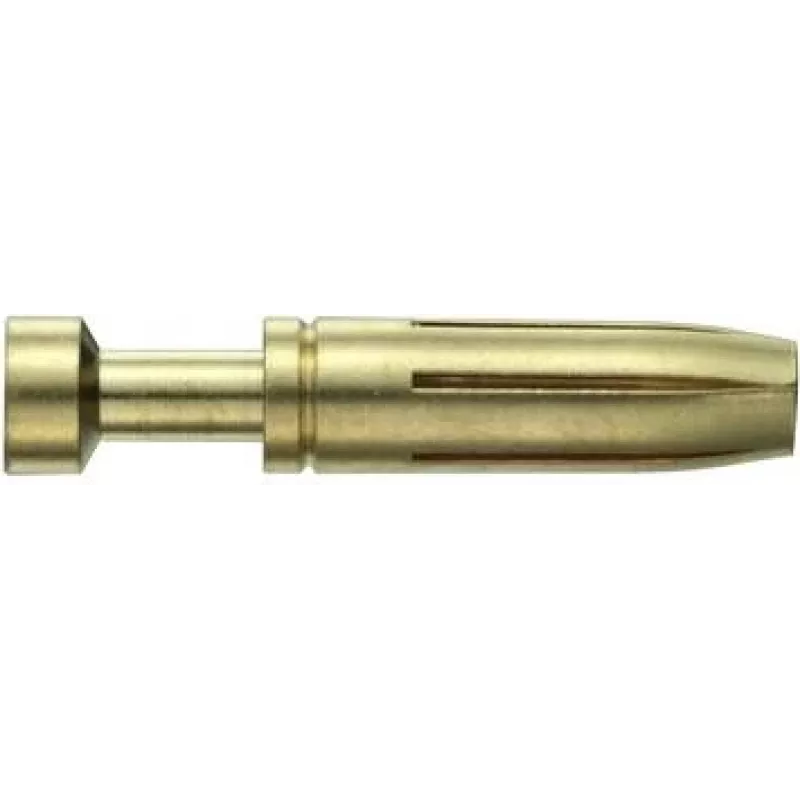

Kištukinis kontaktas Harting 09330006215, vieno kontakto įdėklas pramoninėms jungtims

Harting kištukinis kontaktas 09330006215 yra vientisas kontaktinis įdėklas, skirtas naudoti suderinamose pramoninėse jungtyse. Šis komponentas užtikrina patikimą laidųjį ryšį jungčių korpusuose ir yra skirtas keisti arba montuoti sistemose, kuriose reikalingi Harting suderinami kontaktai. Jis įstatomas į atitinkamą daugiapolių jungčių įdėklo angą ir atlieka elektrinio sujungimo tarp kištuko ir lizdo funkciją pramoninėje aplinkoje.

Privalumai

Kištukinis kontaktas pagamintas pagal pramoninius leistinus nuokrypius, užtikrinančius pastovų elektrinį laidumą ir mechaninį tinkamumą. Kaip vieno kontakto įdėklas, jis supaprastina atskirų kontaktų priežiūrą ir keitimą be būtinybės keisti visus jungčių modulius. Dizainas užtikrina patikimą fiksaciją jungties įdėkle ir stabilų jungimo ciklų skaičių, kas padeda išlaikyti jungties vientisumą pakartotinio naudojimo metu.

Tinkamas naudoti

• Susidėvėjusių ar pažeistų kontaktų taisymas ir keitimas suderinamose pramoninėse jungtyse
• Daugiapolių jungčių įdėklų surinkimas, kai reikia montuoti atskirus kontaktus
• Gamyklų elektros instaliacija, valdymo spintos ir pramoninė įranga su Harting suderinamomis jungčių sistemomis
• Aplinkybės, reikalaujančios nuspėjamo elektrinio kontakto veikimo ir paprastos priežiūros

Pagrindinės specifikacijos

• Kontakto tipas: kištukinis (moteriškas) vientisas įdėklas
• Paskirtis: pramoninės jungties kontaktinis įdėklas
• Medžiagos savybės: laidus metalinis kontaktas su fiksavimo geometrija, tinkama jungties korpusui (gamintojo standartinės medžiagos ir danga)
• Montavimas: skirtas įstatyti į suderinamas jungties įdėklo angas
• Funkcija: užtikrina elektrinį sujungimą tarp kištuko ir lizdo elementų daugiapoliėse jungtyse

Kaip naudoti

Nustatykite teisingą jungties įdėklo angą, atitinkančią reikiamą kontakto poziciją. Prieš bet kokius darbus įsitikinkite, kad jungties korpusas ir laidai yra atjungti nuo įtampos. Sulygiuokite kištukinį kontaktą su įdėklo anga ir spauskite jį į vietą, kol fiksavimo elementas užsifiksuos. Keitimui ištraukite esamą kontaktą naudodami gamintojo rekomenduojamą ištraukimo įrankį, tada įstatykite naują kištukinį kontaktą spausdami jį į laisvą angą. Patikrinkite teisingą įstatymą ir ištisinį ryšį prieš vėl įjungdami grandinę.

Rekomendacijos

Kontaktus tvarkykite atsargiai, kad išvengtumėte kontaktinių paviršių užteršimo. Naudokite tinkamus rankinius įrankius arba įdėjimo/ištraukimo įrankius, rekomenduojamus Harting suderinamiems kontaktams. Patvirtinkite suderinamumą su konkrečiu jungties įdėklo tipu ir laikykitės atitinkamų saugos procedūrų bei elektros standartų montavimo ir priežiūros metu.
