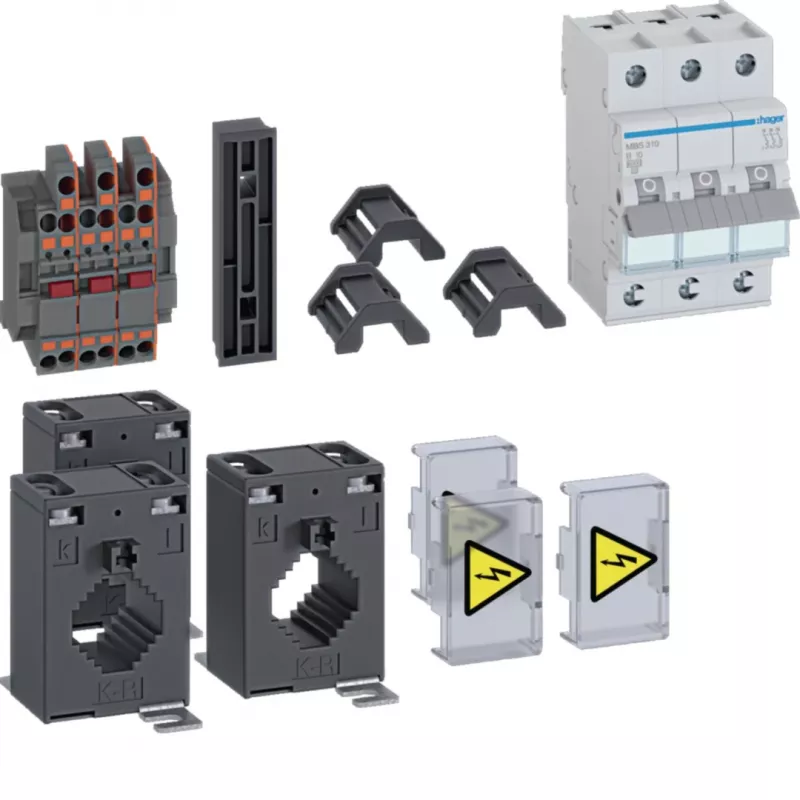

HAGER ZY2505LM srovės transformatoriaus rinkinys 250/5 A, 1 klasė, 2,5 VA

20,5 mm pralaidumo anga – tai, ką pastebėsite pirmiausia: HAGER ZY2505LM srovės transformatorius yra sukurtas patogiam montavimui DIN bėgelyje arba tvirtinimui varžtais, o jo kompaktiškas korpusas leidžia lengvai integruoti į esamus skirstomuosius skydus. Šis rinkinys užtikrina tikslų 250 A pirminės srovės pavertimą į 5 A antrinę srovę, išlaikant 1 klasės tikslumą.

Privalumai

Transformatorius pasižymi 2,5 VA vardine galia ir veikia 50/60 Hz dažniu, todėl užtikrina stabilų veikimą net ir reikliose aplinkose. Maksimali darbinė įtampa siekia 0,72 kV, o izoliacijos įtampa – 3 kV. Prijungimas atliekamas varžtų gnybtais, o tai palengvina montavimą ir techninę priežiūrą.

Kam skirta

• Apkrovos valdymo sistemoms
• Energijos matavimo įrenginiams
• Elektros skirstymo skydams

Pagrindinės specifikacijos

• Pirminė srovė: 250 A
• Antrinė srovė: 5 A
• Tikslumo klasė: 1 klasė
• Vardinė galia: 2,5 VA
• Maksimali darbinė įtampa: 0,72 kV
• Izoliacijos įtampa: 3 kV
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis, tvirtinimas varžtais
• Pralaidumo angos skersmuo: 20,5 mm
• Transformatorių skaičius komplekte: 1
• Prijungimo tipas: varžtų gnybtai
• Darbinė temperatūra: nuo -5 iki +50 °C
• Apsaugos klasė: IP20
• Atitinka standartą: IEC 61869-2

Naudojimo patarimai

Montuodami transformatorių, įsitikinkite, kad pirminis laidininkas praeina per 20,5 mm angą ir yra tinkamai priveržtas. Reguliariai tikrinkite varžtų gnybtų sujungimus, kad būtų išvengta kontaktų atsilaisvinimo. Esant žemai temperatūrai (žemiau -5 °C), transformatoriaus tikslumas gali sumažėti, todėl rekomenduojama jį naudoti šildomose patalpose.
