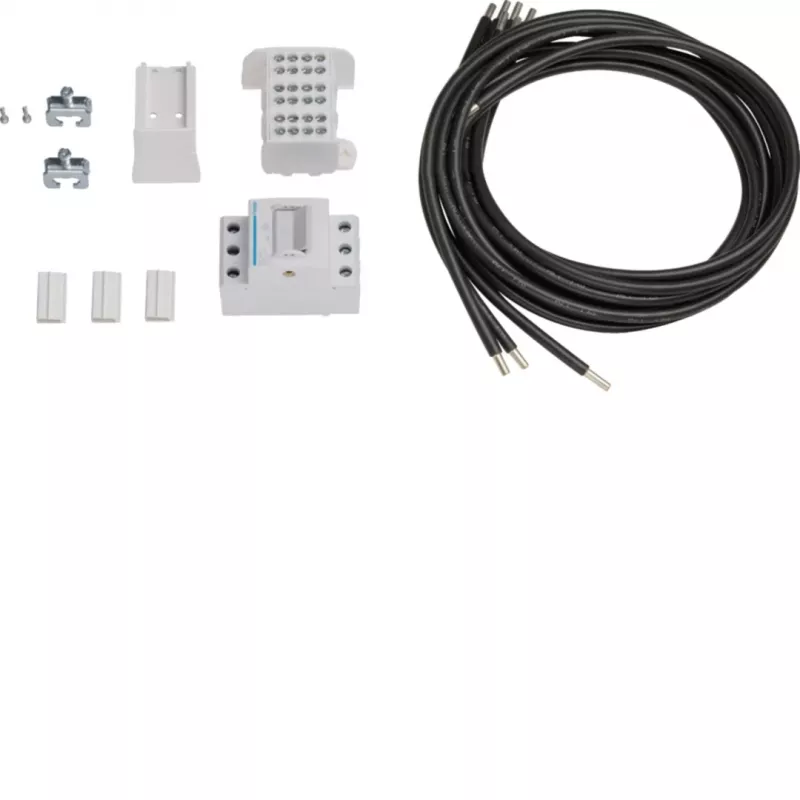

HAGER ZY12PV skaitiklių lauko surinkimo rinkinys, univers Z, 16 mm², 1 skaitiklio vietai

Kai skirstomojoje spintoje reikia įrengti vieną skaitiklio vietą pagal VDE-AR-N 4100 reikalavimus, HAGER ZY12PV rinkinys suteikia viską, ko reikia: 5 polių pagrindinės linijos šakotuvą (3P+N+PE) ir tvirtinimo elementus. Vietoj atskirų dalių paieškos – vienas komplektas, užtikrinantis suderinamumą su univers Z sistema.

Privalumai profesionalams

• Suderinamas su Hager univers Z skaitiklių spintomis
• Skirtas vienai skaitiklio vietai
• Didžiausias laidininko skerspjūvis: 16 mm²
• Vardinė srovė: 63 A
• 5 polių pagrindinės linijos šakotuvas (3P+N+PE)
• Atitinka VDE-AR-N 4100

Techninės specifikacijos

• Gaminio tipas: skaitiklių lauko surinkimo rinkinys
• Sistemos suderinamumas: Hager univers Z
• Skaitiklio vietų skaičius: 1
• Maks. laidininko skerspjūvis: 16 mm²
• Vardinė srovė: 63 A
• Pagrindinės linijos šakotuvas: 5 polių (3P+N+PE)
• Jungimo technologija: varžtiniai gnybtai
• Nominali įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: vidinis spintos montavimas

Kam tinka

Elektrikams, kurie montuoja skaitiklių laukus Hager univers Z spintose. Rinkinys pravers tiek naujose instaliacijose, tiek atnaujinant esamas.

Naudojimas

Sumontuokite rinkinį į univers Z spintą, prijunkite laidininkus prie 5 polių šakotuvo ir tęskite skaitiklio prijungimą. Varžtiniai gnybtai užtikrina patikimą kontaktą.

Patarimas: prieš montuodami įsitikinkite, kad spintos konfigūracija atitinka VDE-AR-N 4100 reikalavimus, o laidininkų skerspjūvis neviršija 16 mm². Naudokite tinkamus įrankius varžtams priveržti.
