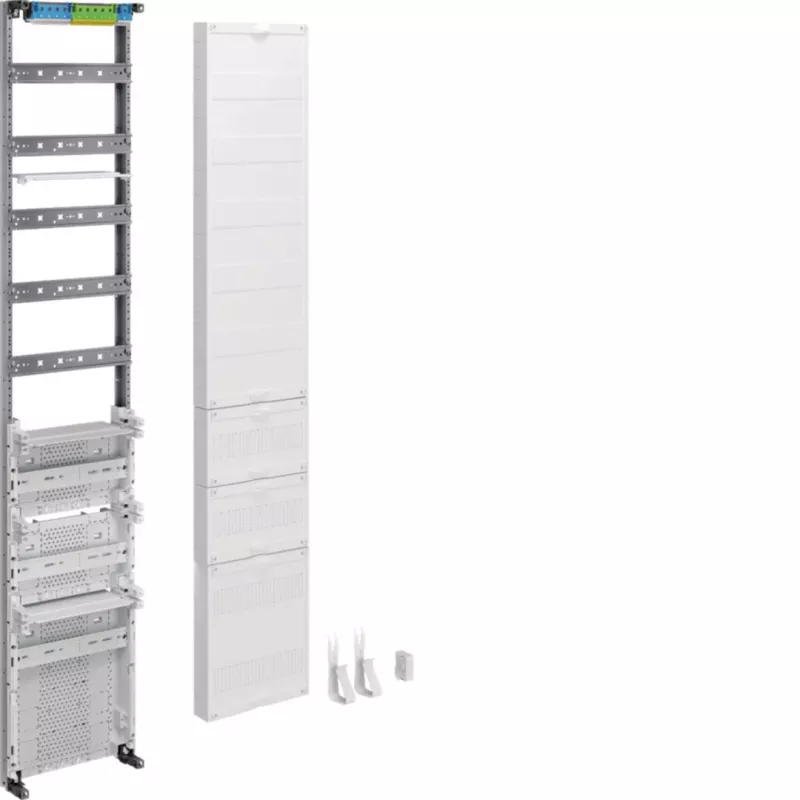

Hager ZU59VT5APZ2 Univers Z apskaitos skydelis 2 laukų 5 polių skirstomasis įrenginys 1 skaitikliui su APZ vieta

Kai instaliacijoje reikia suderinti tarifų perjungimą, papildomų įrenginių vietą ir tvarkingą 5 polių instaliaciją, dažnai tenka montuoti kelis atskirus korpusus. Hager ZU59VT5APZ2 šią problemą išsprendžia vienu kompaktišku dviejų laukų sprendimu, kuriame integruota skaitiklio vieta ir APZ (Anschlussplatz für Zusatzgeräte) skyrius. Šis Univers Z skydelis sukurtas profesionalams, kuriems reikia patikimo ir tvarkingo apskaitos mazgo be nereikalingų tarpinių dėžių.

Privalumai

• Vienas skaitiklio laukas, skirtas įprastiems arba elektroniniams skaitikliams (eHZ su adapteriu), iki 63 A vardinės srovės.
• 5 polių šynų sistema (L1, L2, L3, N, PE) užtikrina subalansuotą paskirstymą.
• Integruota APZ vieta papildomiems įrenginiams, pvz., tarifų perjungimo blokams.
• Kryžminė montavimo plokštė tinka įvairiems skaitiklių modeliams.
• Plieno ir plastiko konstrukcija, vertikalus montavimas, atitinka DIN VDE reikalavimus.
• Komplekte yra pagrindinės linijos atšakos gnybtas; varžtiniai gnybtai užtikrina patikimus sujungimus.

Naudojimas kasdien

Montuotojai įvertins paprastą vertikalų montavimą ir iš anksto sukonfigūruotą 5 polių šynų išdėstymą, kuris sumažina laidų sujungimo laiką ir klaidų riziką. APZ skyrius suteikia tvarkingą ir standartus atitinkančią vietą tarifų perjungimo įrenginiams ar kitai pagalbinei įrangai, todėl nereikia atskiro korpuso. 900 mm aukštis, 500 mm plotis ir 160 mm gylis atitinka standartinius skirstomųjų spintų matmenis, o varžtiniai gnybtai užtikrina ilgaamžius, lengvai prižiūrimus sujungimus gyvenamosios ar komercinės paskirties apskaitos mazguose.

Pagrindinės specifikacijos

• Gaminio tipas: apskaitos skydelis / skirstomasis laukas
• Sistema: Hager Univers Z
• Skaitiklio vietų skaičius: 1
• Laukų skaičius: 2
• Laidų sistema: 5 polių (L1, L2, L3, N, PE)
• Vardinė srovė: iki 63 A
• Aukštis: 900 mm
• Plotis: 500 mm
• Gylis: 160 mm
• Šynų sistema: 5 polių
• Sujungimo tipas: varžtiniai gnybtai
• Medžiaga: plieno lakštas / plastikas
• Paskirtis: energijos apskaita skirstomuosiuose įrenginiuose
• Pagrindinės linijos atšakos gnybtas: įtrauktas
• Skaitiklio montavimas: kryžminė montavimo plokštė
• Paruošta: tarifų perjungimo įrenginiui (VT)
• Papildoma įrenginių vieta: taip (APZ)
• Standartai: DIN VDE
• Montavimo padėtis: vertikali
• Suderinamumas: įprasti ir elektroniniai skaitikliai (eHZ su adapteriu)

Baigiamasis žodis

Ateičiai paruoštas apskaitos skydelis, sujungiantis dedikuotą skaitiklio vietą su APZ erdve, supaprastina tarifų perjungimą ir pagalbinių įrenginių integraciją viename tvirtame korpuse.
