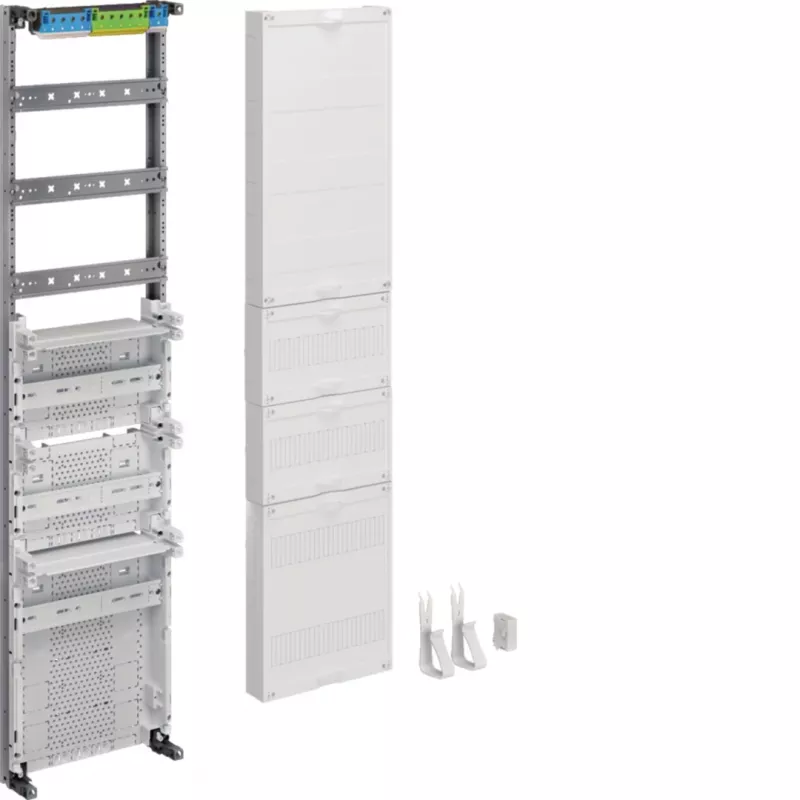

Hager ZU37VT3APZ2 universZ skirstomasis laukas, 3 laukai, 7 eilės, APZ2 skaitiklio zona, 252 TE, 5 polių šyninė sistema

252 moduliniai vienetai – tiek talpina Hager ZU37VT3APZ2, universZ serijos skirstomasis laukas, skirtas dideliems projektams. Trys laukai po septynias eiles leidžia kompaktiškai išdėstyti daug grandinių, o integruota APZ2 skaitiklio vieta užtikrina, kad komunalinis skaitiklis būtų sumontuotas pagal reikalavimus.

Kodėl verta rinktis

• Didelė talpa – 252 TE, tinka išplėstoms instaliacijoms
• 5 polių šyninė sistema, atlaikanti iki 250 A vardinę srovę
• APZ2 skaitiklio zona palengvina atitiktį komunaliniams reikalavimams
• Gaminta iš cinkuoto plieno lakšto – ilgaamžiškumas ir atsparumas korozijai
• Montuojama į universZ skirstomąsias spintas – įleidžiamai arba ant sienos
• Pristatoma su pagrindinėmis šynomis, PE/N gnybtais, skaitiklio montavimo plokšte ir DIN bėgiais

Techninė specifikacija

• Serija: Hager universZ
• Laukų skaičius: 3
• Eilių skaičius lauke: 7
• Skaitiklio vieta: APZ2
• Modulinių vienetų eilėje: 12
• Bendras modulinių vienetų skaičius: 252
• Šyninė sistema: 5 polių
• Vardinė srovė (šyninė): iki 250 A
• Vardinė įtampa: 230/400 V AC
• Medžiaga: cinkuotas plieno lakštas
• Montavimas: universZ skirstomosioms spintoms, įleidžiamai arba ant sienos
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Komplektacija: pagrindinės šynos, PE/N gnybtai, skaitiklio montavimo plokštė, DIN bėgiai

Kam tinka

Šis skirstomasis laukas skirtas elektrikams ir skydų montuotojams, įrengiantiems apskaitos sistemas gyvenamuosiuose ar komerciniuose pastatuose. Jis puikiai tinka:

• Gyvenamųjų pastatų elektros skirstymui su komunaline apskaita
• Komercinių pastatų pagrindiniam skirstymui
• Pramoniniams valdymo skydams

Naudojimo patarimai

Planuodami montavimą, atsižvelkite į tai, kad laukas skirtas universZ spintoms – įsitikinkite, kad pasirinkta spinta atitinka matmenis. Prieš prijungdami maitinimą, patikrinkite, ar šyninė sistema tvirtai pritvirtinta ir ar laikomasi reikiamų atstumų. Jei reikia didesnės galios, pasitarkite su projektuotoju dėl galimybės naudoti 250 A vardinę srovę. Visada laikykitės galiojančių elektros įrenginių įrengimo taisyklių.
