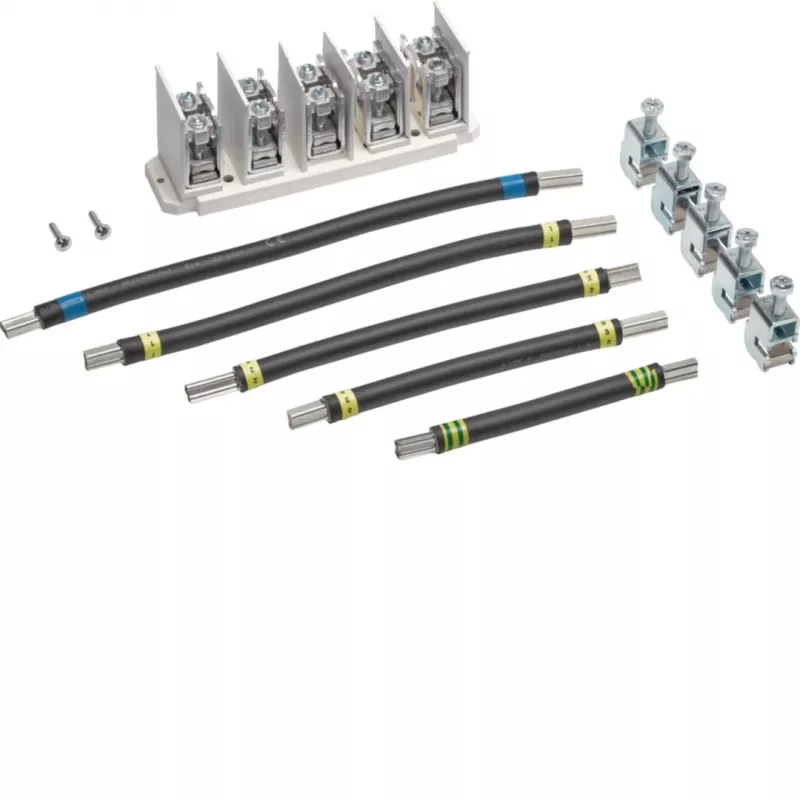

HAGER ZM15US Universal Connection Set 5-Pole for Busbar 12x5mm

Profesionaliems elektros instaliacijos darbams reikalingi patikimi ir ilgaamžiai komponentai. HAGER ZM15US universalus prijungimo rinkinys užtikrina saugų ir stabilų 5-jų polių magistralinės šynos (12x5 mm) prijungimą Hager univers Z skirstomuosiuose skyduose – sprendimas, kuriuo pasitiki specialistai.

Privalumai

Sraigtinės gnybtų jungtys leidžia prijungti nuo 1,5 mm² iki 50 mm² standžius ir iki 35 mm² lanksčius laidus, užtikrinant patikimą kontaktą. Rinkinys atitinka aukštus IEC 61439-1 ir IEC 61439-2 standartus, o vardinė darbinė įtampa iki 690 V AC ir izoliacinė įtampa iki 1000 V AC garantuoja puikias elektrines savybes bei saugumą. Variniai gnybtai ir pilkas izoliuotas korpusas užtikrina ilgalaikį patikimumą net intensyvaus naudojimo sąlygomis.

Kam tinka

• Pagrindiniams įvadiniams/išvadiniams jungimams Hager univers Z skirstomuosiuose skyduose
• Magistralinių šynų sistemoms su 12x5 mm matmenimis
• 5-jų polių konfigūracijoms, kai reikalinga iki 250 A srovė (priklausomai nuo sistemos)
• Profesionaliems komerciniams ir pramoniniams elektros instaliacijos projektams

Pagrindinės specifikacijos

• Gamintojas: HAGER
• Modelis: ZM15US
• Tipas: Universalus magistralinės šynos prijungimo rinkinys
• Suderinamumas: Hager univers Z skirstomieji skydai
• Polių skaičius: 5
• Šynos matmenys: 12 x 5 mm (SaS)
• Laidų jungimas: sraigtiniai gnybtai
• Min. standaus laido skerspjūvis: 1,5 mm²
• Maks. standaus laido skerspjūvis: 50 mm²
• Min. lankstaus laido skerspjūvis: 1,5 mm²
• Maks. lankstaus laido skerspjūvis: 35 mm²
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacinė įtampa (Ui): 1000 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė srovė: iki 250 A (priklausomai nuo sistemos)
• Montavimas: tiesiogiai ant magistralinės šynos
• Apsaugos klasė: IP20 (sumontavus skyde)
• Medžiaga: izoliuotas plastikinis korpusas, variniai gnybtai
• Spalva: pilka
• Standartai: IEC 61439-1, IEC 61439-2

Rekomendacijos

Prieš montuodami įsitikinkite, kad rinkinys suderinamas su jūsų Hager univers Z magistralinės šynos sistema. Darbus atlikite pagal vietinius elektros instaliacijos reikalavimus. Šis rinkinys – patikimas pasirinkimas profesionalams, ieškantiems saugaus ir standartus atitinkančio magistralinės šynos prijungimo sprendimo.
