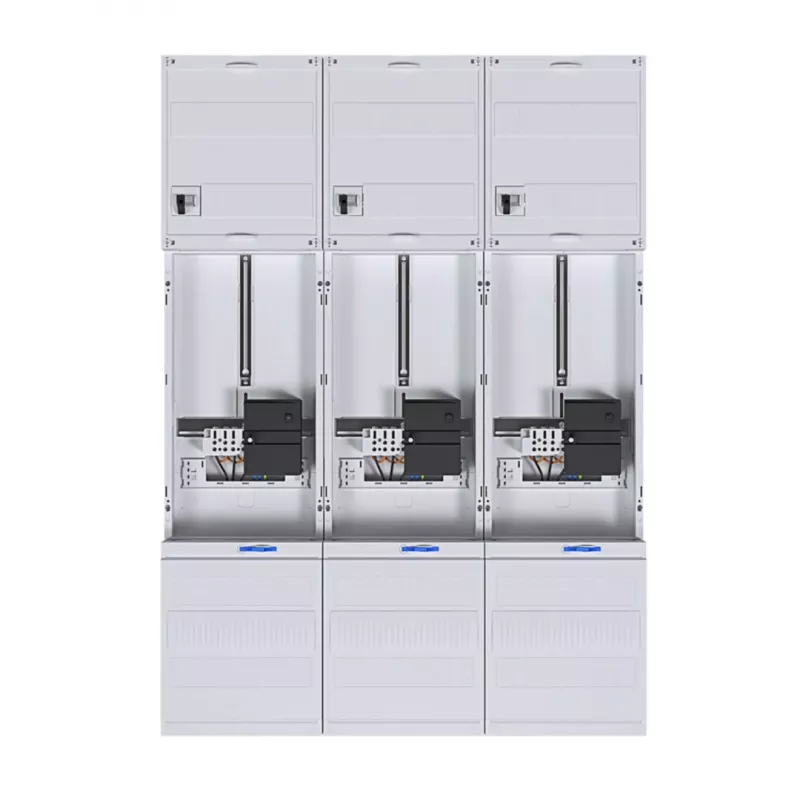

HAGER ZL34C4N komplektinis skaitiklių skydas 3 taškų universalus Hessen 1050 mm 3 laukų

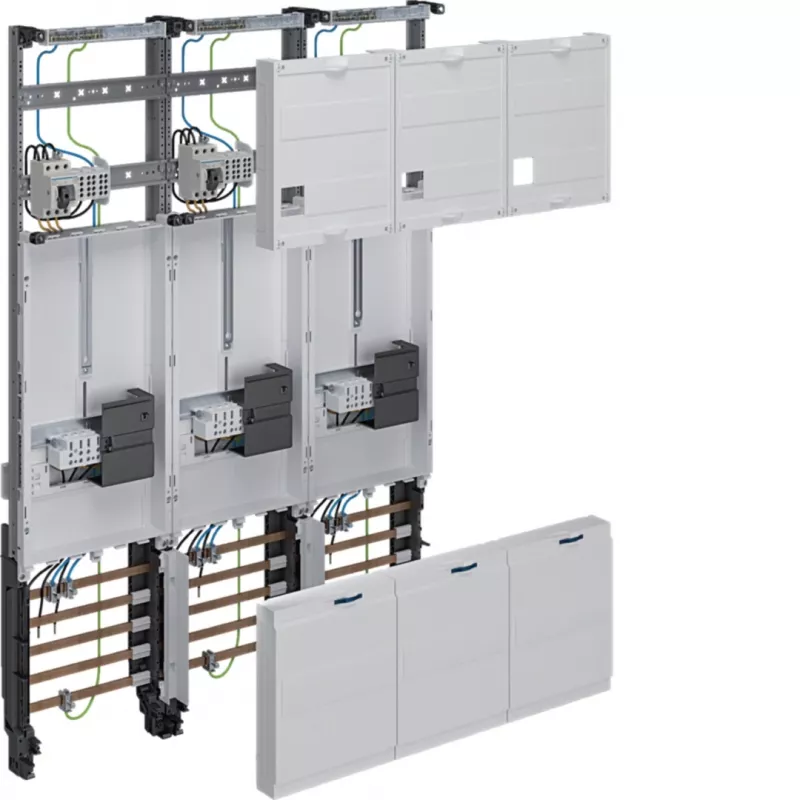

Elektros instaliacijos projektuose, kuriuose reikia sujungti įvadinį kabelį, apskaitos prietaisus ir paskirstymo grandines viename korpuse, HAGER ZL34C4N komplektinis skaitiklių skydas užtikrina tvarkingą ir standartus atitinkančią struktūrą. Šis trijų laukų skydas, kurio aukštis 1050 mm, turi universalią 3 taškų skaitiklių tvirtinimo vietą ir du paskirstymo laukus, skirtus automatiniams jungikliams bei apsauginiams relėms.

Pagrindinės specifikacijos

• Trys skaitiklių pozicijos su universaliu 3 taškų tvirtinimu (suderinama su BKE-I)
• Vienas skaitiklių laukas ir du paskirstymo laukai
• Kiekviename paskirstymo lauke – 5 eilės po 12 modulių (TE), iš viso 120 TE
• Pagrindinė šyna, skirta iki 63 A
• 5 polių šynų sistema TN-S ir TT tinklams
• Plieno lakšto korpusas su IP2XC apsauga
• Bendri matmenys: 1050 mm aukštis, 750 mm plotis, 160 mm gylis
• Pridedama PE/N šyna ir pagrindinės linijos atšakos gnybtas (HAK)

Kodėl verta rinktis

Skydas iš anksto sukonfigūruotas pagal Hessen regiono reikalavimus, todėl sumažėja projektavimo ir surinkimo laikas. Universalus skaitiklių tvirtinimas priima standartinius 3 taškų skaitiklius be adapterių, o erdvūs paskirstymo laukai leidžia patogiai išdėstyti įvairius apsauginius įtaisus. Tvirtas plieninis korpusas užtikrina ilgaamžiškumą techninėse patalpose ir rūsiuose.

Idealiai tinka

• Daugiabučių namų skaitiklių instaliacijoms
• Komerciniams paskirstymo skydams su trifaze apskaita
• Rekonstrukcijos projektams, kai reikalingas kompaktiškas, reikalavimus atitinkantis skaitiklių skydas

Gera žinoti

Skydas skirtas montuoti ant sienos ir tiekiamas be skaitiklių bei apsauginių įtaisų, todėl paskirstymo laukus galite sukomplektuoti pagal konkretaus objekto poreikius. Pagrindinės linijos atšakos gnybtas leidžia prijungti įvadinius kabelius iki 63 A.

Patarimas: prieš montuodami įsitikinkite, kad įvadinis kabelis ir jo apsauga atitinka 63 A ribą, o skaitiklių lauke palikite pakankamai vietos vėlesniam išplėtimui. Jei planuojate trifazę apskaitą, iš anksto suderinkite su tiekėju dėl skaitiklių tipo ir komunikacijos modulių.
