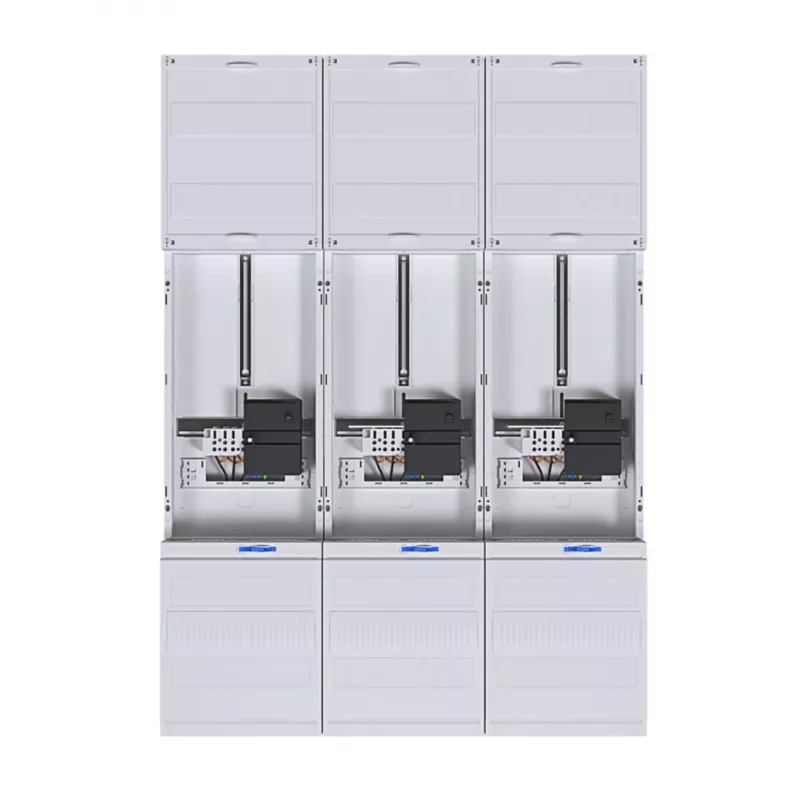

HAGER ZL33W4N komplektinis apskaitos laukas, 3 fazių, 3 taškų tvirtinimo, 1050 mm, 3 vietų

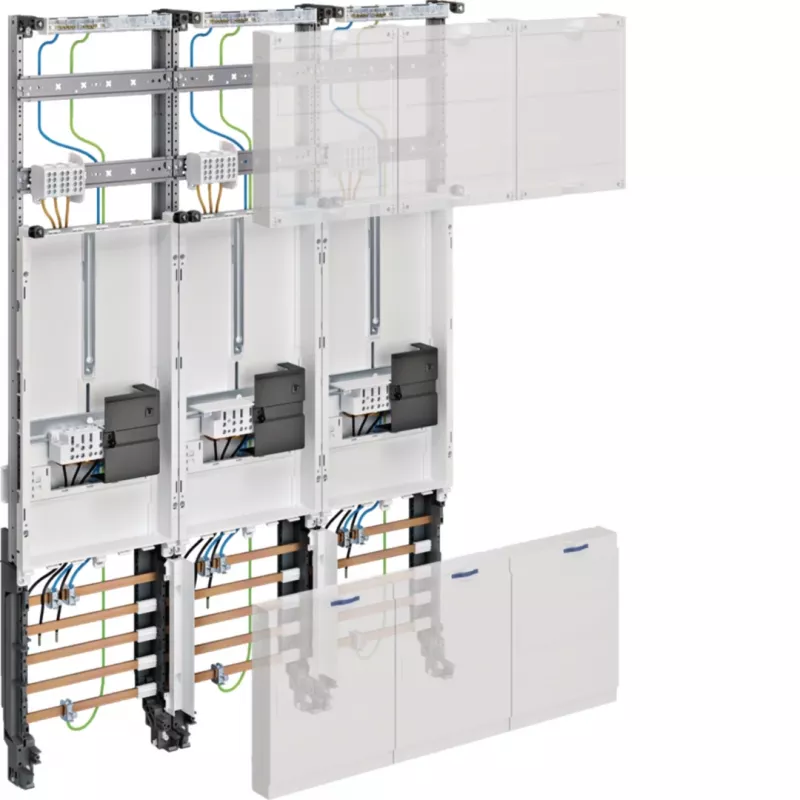

Cinkuoto plieno korpusas ir 5 polių šynų sistema (L1, L2, L3, N, PE) iš karto išduoda, kad tai – profesionalams skirtas sprendimas. HAGER ZL33W4N komplektinis apskaitos laukas skirtas trims trifaziams skaitikliams, tvirtinamiems 3 taškais, o 1050 mm aukštis leidžia kompaktiškai integruoti į Hager skirstomąsias spintas.

Kodėl verta rinktis

• Trys trifazių skaitiklių vietos – vienas laukas trims apskaitos prietaisams.
• 3 taškų tvirtinimas užtikrina patikimą skaitiklių fiksaciją.
• 5 polių šynų sistema (L1, L2, L3, N, PE) supaprastina prijungimą.
• 63 A vardinė srovė pritaikyta įvairiems apskaitos scenarijams.
• Suderinamas su Hager skaitiklių spintomis ir skirstomaisiais skydais.
• Gamyklinė kokybė: cinkuotas plienas ir plastikas, IP2XC apsaugos klasė.

Techniniai duomenys

• Gaminio tipas: komplektinis apskaitos laukas
• Skaitiklių vietų skaičius: 3
• Sistemos konfigūracija: 3 fazių (3Z)
• Skaitiklio tvirtinimo tipas: 3 taškų
• Vardinė srovė: 63 A
• Šynų sistema: 5 polių (L1, L2, L3, N, PE)
• Prijungimo technologija: varžtiniai gnybtai
• Aukštis: 1050 mm
• Plotis: 250 mm
• Gylis: 160 mm
• Medžiaga: cinkuotas plienas / plastikas
• Apsaugos klasė: IP2XC
• APZ laukas: be integruoto APZ lauko
• Taikymas: gyvenamųjų ir komercinių objektų apskaita
• Suderinamumas: Hager skaitiklių spintoms ir skirstomiesiems skydams
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Vertikalių modulių skaičius: 3 (feldrig)

Kam tinka

Elektrikams ir projektų vykdytojams, kuriems reikia vieno patikimo sprendimo trims trifaziams skaitikliams. Tinka tiek gyvenamųjų, tiek komercinių pastatų apskaitos mazgams, kai naudojamos Hager spintos ar skirstomieji skydai.

Kaip naudoti

Laukas montuojamas į Hager skaitiklių spintą ar skirstomąjį skydą. Skaitikliai tvirtinami 3 taškais, prijungiami prie 5 polių šynų sistemos varžtiniais gnybtais. Prieš eksploataciją patikrinkite, ar laikomasi DIN VDE 0603-1 ir DIN 43870-1 reikalavimų bei vietinių elektros instaliacijos taisyklių.

Patarimas: planuodami apskaitos mazgą, palikite vietos APZ laukui atskirai – šiame modelyje jis neintegruotas. Montuodami 63 A grandinėje naudokite tinkamo skerspjūvio laidus ir periodiškai patikrinkite varžtinių gnybtų priveržimą, kad ilgainiui išvengtumėte kontaktų silpnėjimo.
