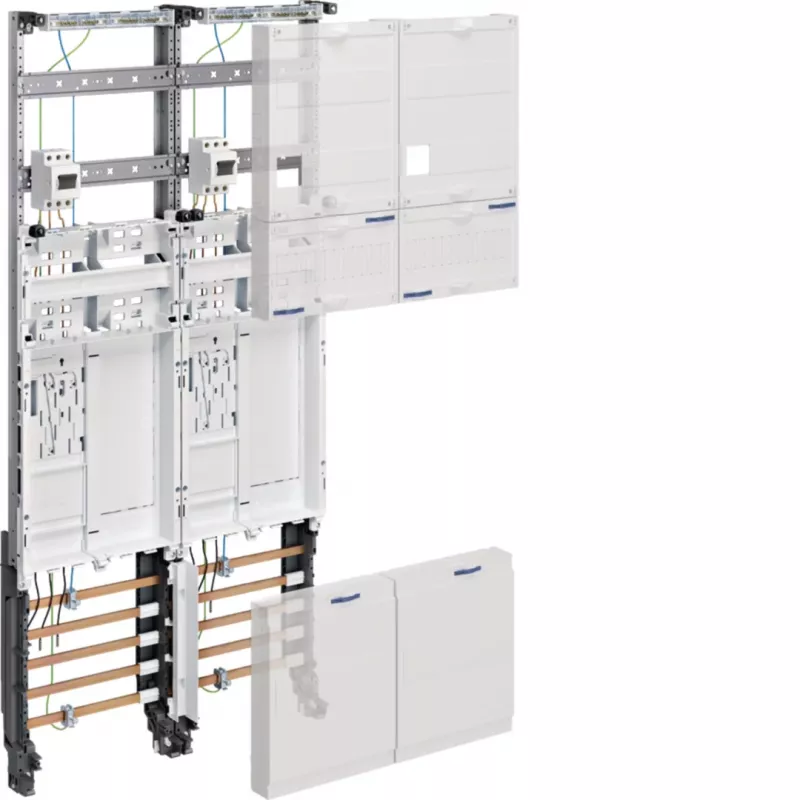

HAGER ZK3EH62 komplektinis skirstomasis laukas, 2 skaitiklių vietos, BKE-I, pagrindinis jungiklis

HAGER ZK3EH62 – tai iš anksto surinktas skirstomasis laukas, skirtas efektyviam elektros energijos apskaitos ir paskirstymo sprendimui gyvenamuosiuose bei komerciniuose objektuose. Šis modelis sujungia dvi eHZ skaitiklių vietas su BKE-I tvirtinimu, 3 polių 63 A pagrindinį jungiklį ir trijų eilių skirstymo lauką viename korpuse, todėl sumažėja montavimo laikas ir klaidų tikimybė.

Privalumai profesionalams

• Dvi skaitiklių vietos su BKE-I tvirtinimu, pritaikytos eHZ skaitikliams
• Integruotas 3 polių pagrindinis jungiklis, skirtas 63 A
• 5 polių šynų sistema, skirta 250 A
• Skirstymo laukas su 3 eilėmis, bendrai 36 moduliniai vienetai (12 TE eilėje)
• Vardinė įtampa 230/400 V AC, tinka trifazėms sistemoms
• Apsaugos klasė IP2XC, skirta montuoti spintose

Kasdienis naudojimas

ZK3EH62 lengvai integruojamas į Hager univers Z spintas. Kompaktiška plieno skardos ir plastiko konstrukcija talpina visus reikalingus komponentus, todėl sumažėja laidų jungimo darbų ir galimų klaidų. Pagrindinis jungiklis leidžia saugiai atjungti visą instaliaciją, o šynų sistema užtikrina stabilų energijos paskirstymą tolesnėms grandinėms. Trys skirstymo eilės suteikia pakankamai vietos automatiniams jungikliams ir apsaugos nuo nuotėkio relėms.

Techninės specifikacijos

• Skaitiklių vietų skaičius: 2
• Skaitiklių tvirtinimo tipas: BKE-I (eHZ skaitikliams)
• Integruotas pagrindinis jungiklis: 3 polių, 63 A
• Šynų sistema: 5 polių, 250 A
• Skirstymo laukas: 3 eilės, 36 TE
• Vardinė įtampa: 230/400 V AC
• Apsaugos klasė: IP2XC
• Montavimas: spintose (pvz., Hager univers Z)
• Jungčių tipas: varžtiniai gnybtai
• Medžiaga: plieno skarda / plastikas
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Sistemos tipas: trifazė

Patarimai montuotojams

Rekomenduojame prieš montavimą patikrinti, ar spintos matmenys atitinka lauko gabaritus, ir įsitikinti, kad pagrindinis jungiklis yra tinkamai atjungtas. Planuodami grandines, atsižvelkite į 36 TE talpą – tai leidžia išdėstyti automatinius jungiklius ir RCD taip, kad ateityje būtų lengva atlikti techninę priežiūrą.
