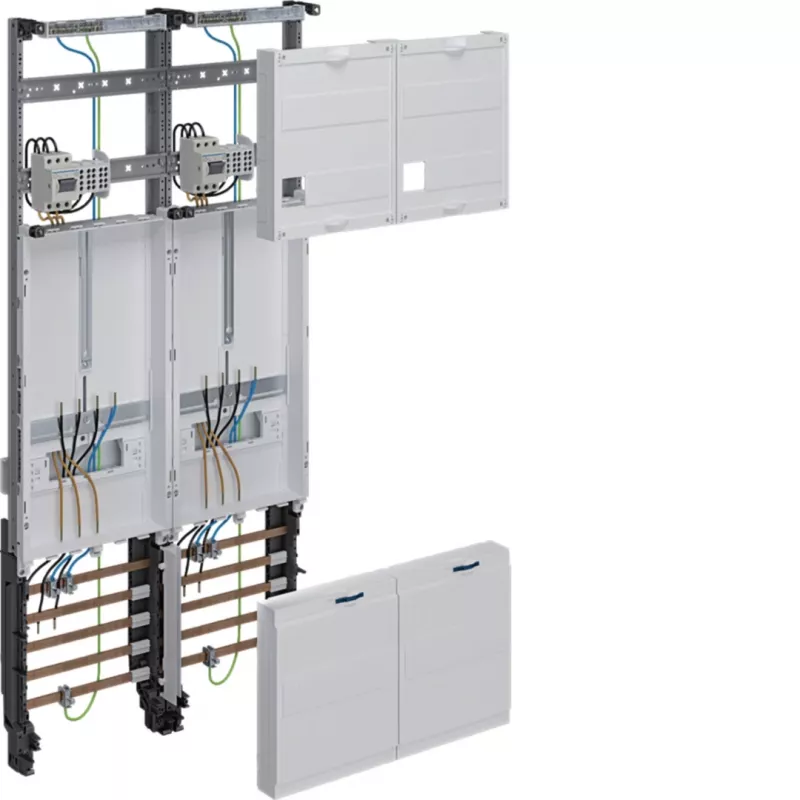

Hager ZK33Q3NT universZ komplektinis laukas 1050x500mm 3 taškų tvirtinimo 2 skaitiklių vietos 10 mm² su atjungimo funkcija

1050x500 mm matmenų Hager ZK33Q3NT universZ komplektinis laukas yra paruoštas montuoti sprendimas, užtikrinantis greitą ir saugią skaitiklių įrengimą komercinėse bei gyvenamosiose patalpose. Integruota atjungimo funkcija pagrindinėje linijoje leidžia saugiai atjungti maitinimą techninės priežiūros metu.

Privalumai

• Iš anksto sujungti dviejų 3 fazių skaitiklių vietų laidai – sumažina montavimo laiką vietoje.
• 5 polių šynų sistema, skirta 63 A vardinei srovei, užtikrina patikimą energijos paskirstymą.
• Pagrindinės linijos atšakos gnybtas su atjungimo funkcija – saugus izoliavimas.
• Plieno lakšto konstrukcija, padengta grynai balta spalva RAL 9010.
• Atitinka DIN VDE 0603-1, DIN 43870-1 ir VDE-AR-N 4100 standartus.

Naudojimas kasdienėje veikloje

Skirtas vertikaliam montavimui tinkamuose skaitiklių spintose, universZ komplektinis laukas suteikia septynias paskirstymo eiles po 12 modulių pločio. Įkišami PE/N gnybtai ir iš anksto sujungti skaitiklių laidai palengvina surinkimą, o 10 mm² pagrindinio laidininko skerspjūvis atitinka tipinius gyvenamųjų patalpų poreikius.

Techninės specifikacijos

• Serija: universZ
• Gaminio tipas: komplektinis laukas skaitiklių spintoms
• Montavimo tipas: 3 taškų
• Skaitiklių vietų skaičius: 2
• Fazių konfigūracija: 3 fazių
• Pagrindinio laidininko skerspjūvis: 10 mm²
• Vardinė srovė (pagrindinis gnybtas): 63 A
• Pagrindinio linijos gnybto tipas: pagrindinės linijos atšakos gnybtas su atjungimo funkcija
• Šynų sistema: 5 polių
• Šynų vardinė srovė: 63 A
• Medžiaga: plieno lakštas
• Spalva: grynai balta (RAL 9010)
• Paskirstymo eilių skaičius: 7
• Modulių plotis eilėje: 12 TE
• PE/N gnybtai: įtraukti, įkišamo tipo
• Išankstinis sujungimas: taip, skaitiklių prijungimui
• Taikymo sritis: gyvenamųjų ir komercinių patalpų skaitiklių įrengimas
• Montavimo padėtis: vertikali
• Atitikties standartai: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100

Pabaigos pastaba

Hager ZK33Q3NT komplektinis laukas yra paruoštas montuoti sprendimas skaitiklių spintoms, jungiantis išankstinį sujungimą, atjungimo funkciją ir atitiktį svarbiems standartams.
