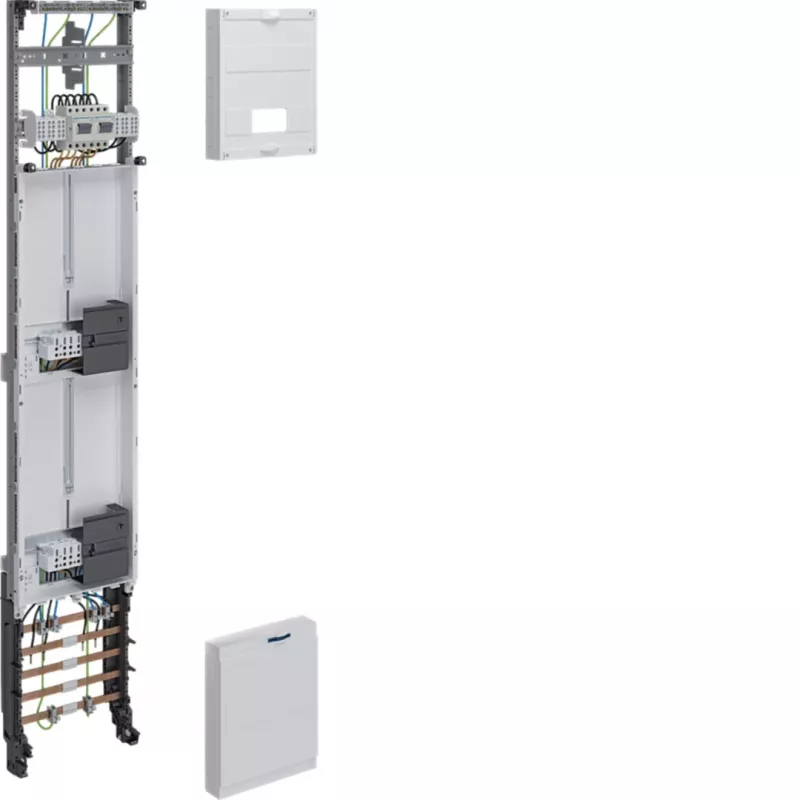

Hager ZH53W3NT universZ komplektinis laukas, 1350x250mm, 3 fazių, 2 skaitiklių vietos, 10 mm², su atjungimo funkcija

Daugiabučiuose ir komerciniuose pastatuose patikimas skaitiklių skydas yra būtinas saugiam energijos paskirstymui ir tiksliam apskaitos užtikrinimui. Hager ZH53W3NT universZ komplektinis laukas – tai iš anksto sujungtas, paruoštas montuoti sprendimas, supaprastinantis planavimą ir įrengimą.

Kam skirtas

Elektrikams ir skydų gamintojams, kuriems reikia kompaktiško, standartus atitinkančio skaitiklių spintos modulio dviem apskaitos taškams trifazėje sistemoje. Tinka tiek eHZ, tiek įprastiems skaitikliams.

Pagrindinės savybės

• Komplektinis laukas iš universZ serijos, matmenys 1350 x 250 mm
• Dvi skaitiklių vietos, trifazis, su integruota atjungimo funkcija per pagrindinės linijos šakotuvą
• Pagrindinio laidininko skerspjūvis 10 mm², 5 polių šynų sistema (L1, L2, L3, N, PE)
• Vardinė srovė 63 A, vardinė įtampa 230/400 V AC
• Cinkuoto plieno skardos korpusas, apsaugos klasė IP2XC
• Viena paskirstymo eilė su 12 modulių (12 TE)
• Atitinka DIN VDE 0603-1 ir DIN 43870-1

Specifikacijos

• Serija: universZ
• Produkto tipas: Komplektinis laukas
• Skaitiklių vietų skaičius: 2
• Fazių tipas: 3 fazių
• Pagrindinio laidininko skerspjūvis: 10 mm²
• Atjungimo funkcija: Integruota
• Šynų sistema: 5 polių (L1, L2, L3, N, PE)
• Vardinė srovė: 63 A
• Vardinė įtampa: 230/400 V AC
• Apsaugos klasė: IP2XC
• Medžiaga: Cinkuota plieno skarda
• Montavimo tipas: Spintos modulis
• Jungties tipas: Varžtiniai gnybtai
• Pagrindinės linijos šakotuvų skaičius: 1 (3 poliai + N)
• Paskirstymo eilių skaičius: 1 (12 TE / 12 modulių)
• Skaitiklių suderinamumas: eHZ ir įprasti skaitikliai
• Aukštis: 1350 mm
• Plotis: 250 mm

Patarimai

Užtikrinkite tinkamą montavimą ir prijungimą pagal vietinius reglamentus. Integruota atjungimo funkcija leidžia saugiai atjungti skaitiklių sekciją atliekant techninę priežiūrą.
