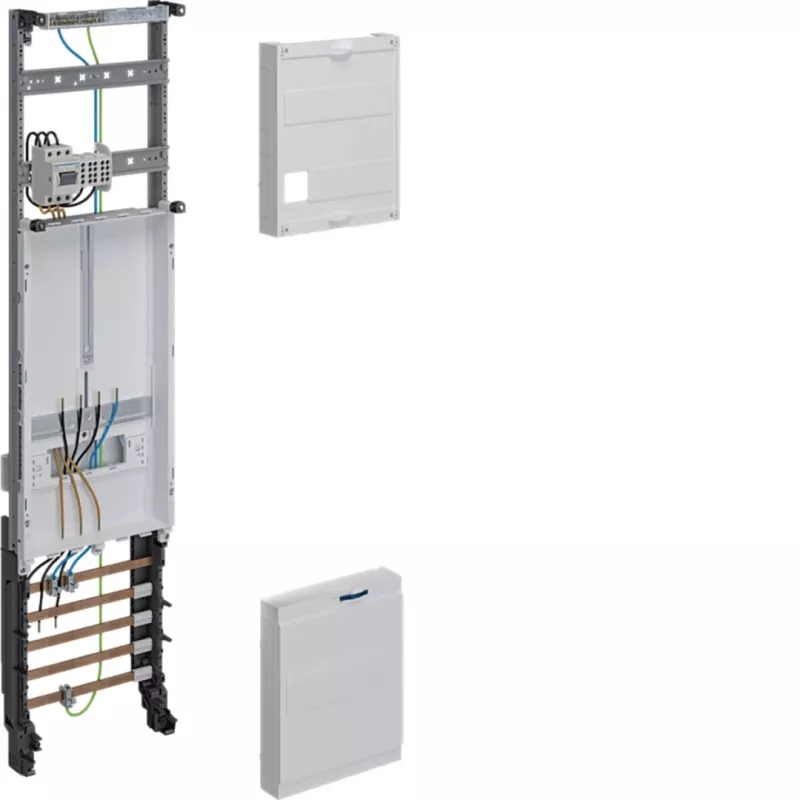

Hager ZH33Q7NT universZ komplektinis apskaitos laukas 1050x250mm 3 fazių 1 skaitiklio vieta 10mm² su atjungimo funkcija

1050 mm aukščio ir 250 mm pločio plieninis korpusas su integruotu 5 polių šynų bloku bei atjungimo funkcija – tai Hager ZH33Q7NT universZ komplektinis apskaitos laukas, skirtas vienai trifazei skaitiklio vietai. Šis sprendimas leidžia montuotojams sutaupyti laiko, nes nereikia atskirai rinkti skaitiklio laikiklio, šynų ir atjungimo modulio – viskas jau sukomplektuota ir paruošta montuoti.

Kam skirtas

Šis apskaitos laukas skirtas elektrikams ir skydų gamintojams, kurie įrengia trifazius skaitiklių punktus gyvenamuosiuose ar komerciniuose pastatuose. Jis tinka projektams, kur reikalinga viena skaitiklio vieta ir vietiniai reglamentai numato privalomą atjungimo funkciją. Dėl 63 A nominalios srovės ir 230/400 V AC darbinės įtampos jis tinka standartiniams trifaziams prisijungimams.

Pagrindinės savybės

• Komplektinis apskaitos laukas vienai trifazei skaitiklio vietai
• Integruota atjungimo funkcija saugiam atskyrimui
• Pagrindinio prijungimo skerspjūvis: 10 mm²
• 5 polių šynų konfigūracija
• Nominali darbinė įtampa: 230/400 V AC
• Nominali srovė: 63 A
• Matmenys: 1050 mm aukštis, 250 mm plotis, 160 mm gylis
• Plieninė konstrukcija ilgaamžiškumui

Specifikacijos

• Gaminio tipas: Komplektinis apskaitos laukas
• Sistemos serija: universZ
• Skaitiklių vietų skaičius: 1
• Fazės: 3 fazių
• Pagrindinio prijungimo skerspjūvis: 10 mm²
• Integruota atjungimo funkcija: Taip
• Montavimo tipas: Skaitiklių spintoms / skirstomiesiems skydams
• Nominali darbinė įtampa (Ue): 230/400 V AC
• Nominali srovė (In): 63 A
• Šynų konfigūracija: 5 polių
• Apsaugos laipsnis (vidinis): IP2X
• Medžiaga: Plienas
• Prijungimo tipas: Gnybtai su varžtais
• Aukštis: 1050 mm
• Plotis: 250 mm
• Gylis: 160 mm

Naudojimas

Laukas montuojamas skirstomojo skydo ar skaitiklių spintos viduje. Prieš montavimą patikrinkite, ar skydo vidinė erdvė atitinka 1050 mm aukštį ir 250 mm plotį. Prijunkite pagrindinius laidininkus prie 10 mm² gnybtų, sumontuokite trifazį skaitiklį į tam skirtą vietą ir užtikrinkite, kad atjungimo funkcija veiktų pagal vietinius reikalavimus. Visada laikykitės galiojančių elektros instaliacijos taisyklių.

Patarimas: prieš pradėdami montavimą, įsitikinkite, kad turite tinkamus įrankius ir atsarginius 10 mm² gnybtus. Atjungimo funkcija palengvina atitiktį izoliavimo reikalavimams, tačiau nepamirškite, kad po įrengimo būtina atlikti izoliacijos varžos matavimus ir patikrinti, ar visi sujungimai tvirti. Laikykitės gamintojo instrukcijų ir vietinių saugos normų.
