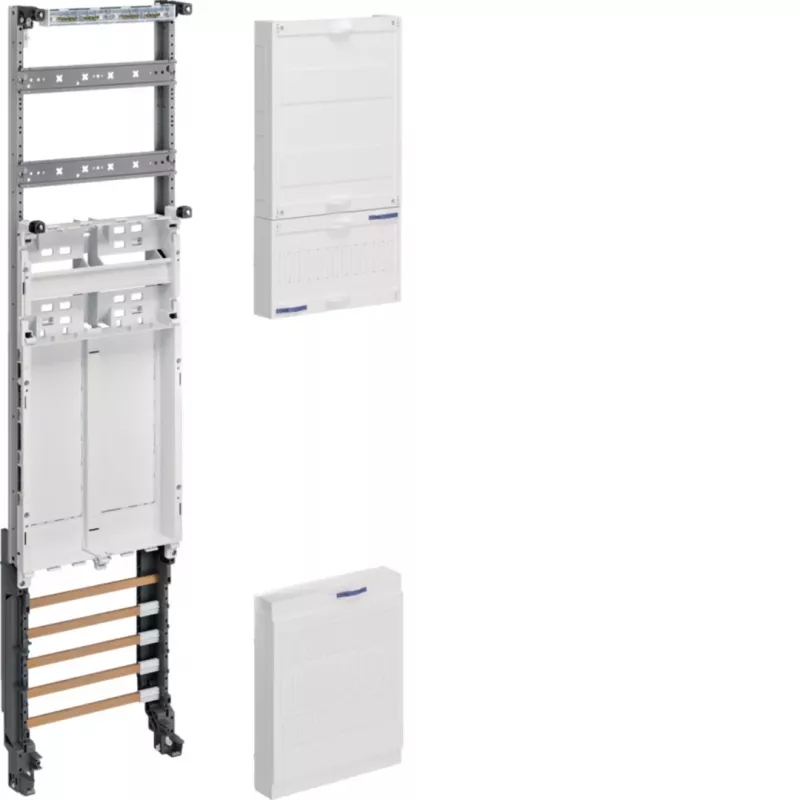

HAGER ZH32ES komplektinis apskaitos laukas, 1 laukas, eHZ, 1050 mm aukščio

Elektros skirstymo spintos montavimas ir apskaitos mazgo surinkimas tampa pastebimai paprastesnis, kai turite vientisą, standartus atitinkantį sprendimą. HAGER ZH32ES komplektinis apskaitos laukas suprojektuotas taip, kad elektroniniai buitiniai skaitikliai (eHZ) būtų integruojami greitai, tvarkingai ir ilgam laikui.

Kodėl verta rinktis

• 63 A vardinė srovė su 5 polių šynų sistema užtikrina patikimą maitinimą tiek gyvenamuosiuose, tiek komerciniuose objektuose, kur apkrovos yra didesnės.
• Trys skirstymo eilės po 12 modulių suteikia pakankamai vietos automatiniams jungikliams, diferencinės srovės apsaugos įtaisams ir kitiems moduliniams prietaisams – nereikia papildomų dėžių.
• Erdvi konstrukcija: 150 mm viršutinė prijungimo erdvė ir 450 mm skaitiklio vieta leidžia patogiai atlikti laidų sujungimus net ir esant sudėtingesnėms schemoms.
• Atitiktis standartams: DIN VDE 0603-1, DIN 43870-1 ir VDE-AR-N 4100 – sprendimas, kurį priims tiek elektros tinklų operatoriai, tiek kontroliuojančios institucijos.

Techniniai duomenys

• Gaminio tipas: komplektinis apskaitos laukas
• Laukų skaičius: 1
• Skaitiklio tipo suderinamumas: elektroninis buitinis skaitiklis (eHZ)
• Rezervinė vieta: yra
• Vardinė srovė (šynos): 63 A
• Šynų sistema: 5 polių
• Skaitiklių vietų skaičius: 1
• Skirstymo eilės: 3 × 12 modulių
• Medžiaga: lakštinis plienas
• Spalva: RAL 9010 (grynai balta)
• Viršutinės prijungimo erdvės aukštis: 150 mm
• Skaitiklio erdvės aukštis: 450 mm
• Apatinės prijungimo / skirstymo erdvės aukštis: 450 mm
• Montavimo tipas: vidinis komponentas, skirtas montuoti į skaitiklių spintas
• Naudojimo sritis: gyvenamųjų ir komercinių objektų apskaita
• Bendras aukštis: 1050 mm

Kam tinka

Šis apskaitos laukas skirtas elektrikams, elektros tinklų projektuotojams ir rangovams, kurie įrenginėja ar atnaujina apskaitos mazgus daugiabučiuose, individualiuose namuose ar nedideliuose komerciniuose pastatuose. Jis puikiai tinka ten, kur reikalingas vienas eHZ skaitiklis su galimybe vėliau pridėti papildomų apsaugos prietaisų.

Kaip naudoti

Laukas montuojamas į skaitiklių spintą kaip vidinis komponentas. Viršutinėje 150 mm erdvėje patogu atlikti maitinimo kabelių prijungimą, o 450 mm skaitiklio vietoje – įrengti patį eHZ skaitiklį. Apatinė 450 mm erdvė su trimis 12 modulių eilėmis skirta automatiniams jungikliams ir kitai apsauginei įrangai. Dėl 5 polių 63 A šynų sistemos galima prijungti tiek vienfazes, tiek trifazes apkrovas.

Patarimas: prieš montuodami įsitikinkite, kad spintos vidiniai matmenys atitinka 1050 mm aukštį ir numatytą tvirtinimo schemą. Rekomenduojame palikti bent 20–30 mm laisvos vietos aplink lauką, kad būtų patogu atlikti techninę priežiūrą. Visada laikykitės galiojančių elektros įrenginių įrengimo taisyklių ir naudokite tik sertifikuotus priedus.
