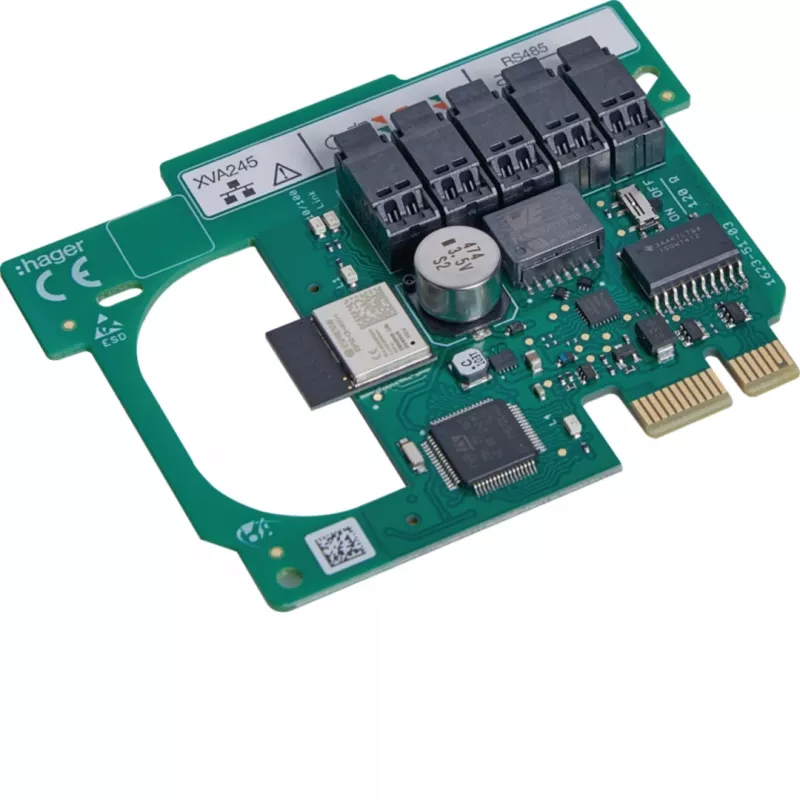

Hager XVA245 komunikacinė sąsajos kortelė su RS485

Norint integruoti Hager EM ir EMR serijos energijos skaitiklius į Modbus RTU tinklą, nereikia ieškoti sudėtingų sprendimų – užtenka vieno patikimo komponento. Ši komunikacinė kortelė suteikia profesionalams galimybę nuotoliniu būdu rinkti duomenis ir valdyti sistemas, užtikrinant sklandų veikimą net ir atšiauriomis sąlygomis.

Privalumai

Galvaninė izoliacija apsaugo sistemą nuo trikdžių, o pasirenkamas magistralės užbaigimas (120 omų) užtikrina signalo vientisumą. Konfigūruojami perdavimo greičiai (9600, 19200, 38400 bps) ir duomenų formatai (8N1, 8E1, 8O1) leidžia pritaikyti kortelę prie įvairių tinklo reikalavimų. LED indikatoriai (Tx/Rx ir būsena) leidžia greitai vizualiai diagnozuoti veikimą.

Kam tinka

• Energijos valdymo sistemoms, kuriose reikalingas nuotolinis skaitiklių nuskaitymas
• Pastatų automatikos ir išmaniųjų tinklų sprendimams
• Hager EM/EMR skaitiklių integravimui į Modbus RTU tinklus

Pagrindinės specifikacijos

• Sąsaja: RS485
• Ryšio protokolas: Modbus RTU
• RS485 prievadų skaičius: 1
• Prijungimo tipas: varžtiniai gnybtai
• Maitinimas: iš pagrindinio įrenginio
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Galvaninė izoliacija: taip
• Magistralės užbaigimas: pasirenkamas (120 omų)
• LED indikatoriai: taip (Tx/Rx, būsena)
• Montavimas: vidinis kištukinis modulis
• Konfigūravimas: DIP jungikliai

Rekomendacijos

Norint užtikrinti optimalų veikimą, naudokite su Hager EM ir EMR serijos energijos skaitikliais. Prieš pradedant darbą, teisingai nustatykite DIP jungiklius pagal tinklo perdavimo greitį ir duomenų formatą.
