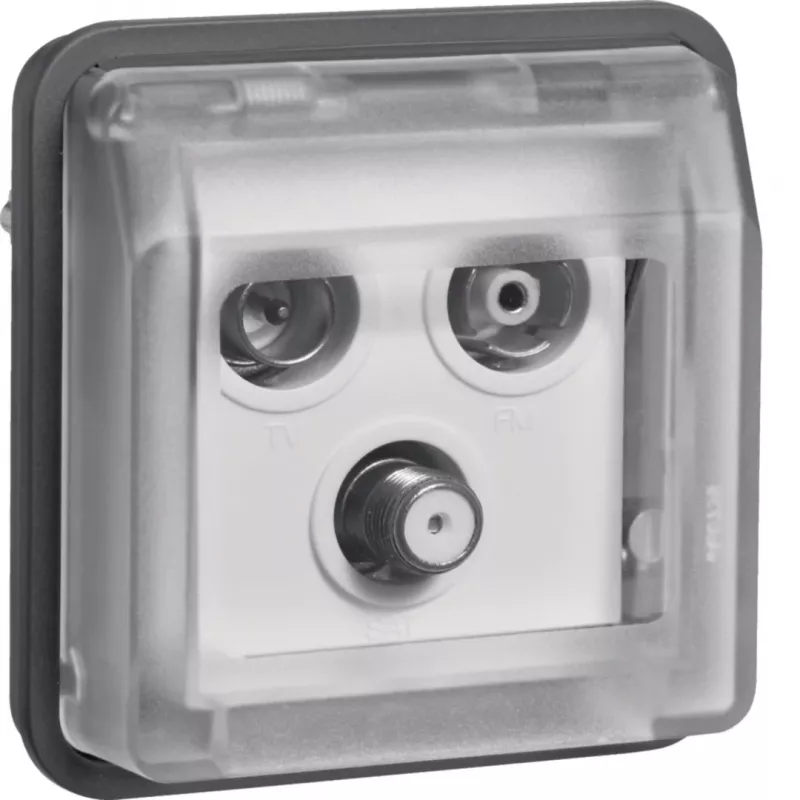

HAGER WNA257 SAT vienvietė lizdas su 3 išėjimais (TV, radijo, SAT), įleidžiamas

Viename įleidžiamame lizde sutalpinti TV, radijo ir SAT signalų išėjimus – tai sprendimas, kurio ieško kiekvienas montuotojas, norintis išvengti signalo nuostolių ir netvarkingų kabelių. HAGER WNA257 sujungia tris atskiras jungtis vienoje plokštelėje, užtikrindamas tvarkingą signalų paskirstymą žvaigždinėse arba vieno kabelio sistemose.

Kam skirtas

Šis lizdas – patikimas pasirinkimas elektrikams ir namų savininkams, įrengiantiems ar atnaujinantiems antenų paskirstymo sistemą gyvenamuosiuose ar komerciniuose pastatuose. Jis tinka ten, kur vienoje vietoje reikia prijungti antžeminę televiziją, FM radiją ir palydovinę televiziją.

Pagrindinės savybės

• Trys išėjimai: TV, radijo ir SAT, kiekvienas su atskiru koaksialiniu arba F tipo jungtimi.
• Platus dažnių diapazonas: 5–862 MHz TV/radijui, 950–2400 MHz SAT.
• Mažas prijungimo slopinimas – 1,5 dB visiems išėjimams, išsaugantis signalo stiprumą.
• Aukštas ekranavimo koeficientas >75 dB (A klasė), mažinantis trukdžius.
• Nuolatinės srovės pralaidumas SAT išėjimui – galima maitinti LNB tiesiai iš imtuvo.
• Įleidžiama konstrukcija, suderinama su Hager jungiklių serijomis.

Specifikacijos

• Lizdo tipas: SAT vienvietė
• Išėjimų skaičius: 3 (TV, radijo, SAT)
• Dažnių diapazonas TV/radijui: 5–862 MHz
• Dažnių diapazonas SAT: 950–2400 MHz
• Prijungimo slopinimas: 1,5 dB (visi išėjimai)
• Atspindžio nuostoliai: >10 dB
• Ekranavimo koeficientas: >75 dB (A klasė)
• Impedansas: 75 omų
• Nuolatinės srovės pralaidumas: taip (SAT/LNB maitinimui)
• Montavimo tipas: įleidžiamas
• Medžiaga: plastikas
• Jungčių tipas: F tipo (SAT), koaksialinė (TV/radijas)
• Naudojimas: vieno kabelio sistemos, žvaigždinis paskirstymas
• Standartas: EN 50083-4
• Darbinė temperatūra: nuo -5 iki +45 °C

Kaip naudoti

Lizdas montuojamas į standartinę įleidžiamą dėžutę. Prieš montavimą įsitikinkite, kad kabeliai atitinka 75 omų impedansą ir yra tinkamai ekranuoti. SAT išėjimui naudokite F tipo jungtį, o TV ir radijo – koaksialines. Nuolatinės srovės pralaidumo funkcija leidžia maitinti palydovinį LNB tiesiai iš imtuvo, todėl nereikia papildomo maitinimo šaltinio.

Patarimas: jei naudojate vieno kabelio sistemą, įsitikinkite, kad visi komponentai palaiko tokią pat topologiją. Signalų kokybei užtikrinti rekomenduojama naudoti aukštos kokybės koaksialinius kabelius su dvigubu ekranavimu. Montuodami lizdą, palikite pakankamai vietos kabelių lankstumui – taip išvengsite įtempimo ir jungčių pažeidimų.
