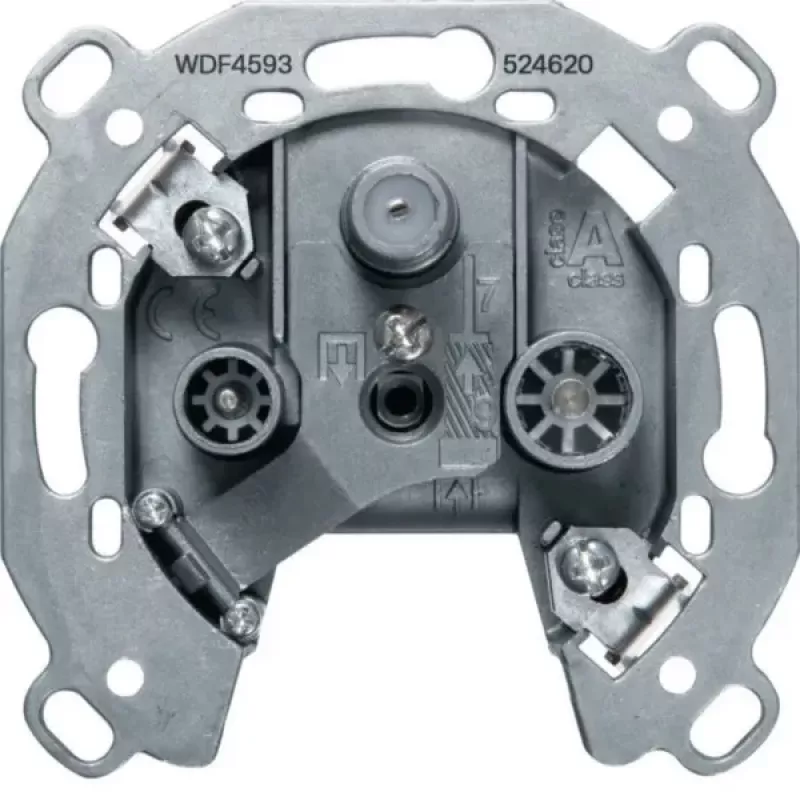

Hager WDF4593 antenos lizdas 3 išėjimų SAT TV FM vieno lizdo modulinis įdėklas, įleidžiamas

Tryš išėjimai viename įleidžiamame modulyje – tai iš karto pastebi montuotojas, kuriam reikia atskirti TV, FM ir SAT signalus vienoje vietoje. Hager WDF4593 suprojektuotas taip, kad nereikėtų kelių atskirų lizdų: visi trys ryšiai sujungti į vieną kompaktišką įdėklą, tinkantį tiek žvaigždinėms, tiek vieno kabelio sistemoms.

Kodėl verta rinktis

• Trys atskiri išėjimai: TV, FM ir SAT
• Įleidžiamas (UP) vieno lizdo modulinis įdėklas
• DC pralaida SAT išėjime LNB maitinimui
• 75 omų varža visuose išėjimuose
• Ekranavimo koeficientas > 75 dB (A klasė)
• Gnybtų slopinimas – tik 1,5 dB kiekviename išėjime

Kasdienis naudojimas

Šis lizdas užtikrina švarų antžeminės televizijos, FM radijo ir palydovinio signalo atskyrimą. IEC vyriškas TV jungtis, IEC moteriška FM jungtis ir F tipo jungtis SAT palydovui – viskas suderinama su standartiniais koaksialiniais kabeliais. Didesnis nei 10 dB atspindžio slopinimas ir aukštas ekranavimo koeficientas mažina trukdžius, todėl sprendimas tinka net reiklioms gyvenamosioms ar komercinėms instaliacijoms.

Techninė specifikacija

• Gaminio tipas: antenos lizdas
• Išėjimai: 3 (TV, FM, SAT)
• Montavimo būdas: įleidžiamas (UP)
• Lizdo tipas: vienas lizdas (Einzeldose)
• TV dažnių diapazonas: 5–862 MHz
• FM dažnių diapazonas: 87,5–108 MHz
• SAT dažnių diapazonas: 950–2400 MHz
• Gnybtų slopinimas TV: 1,5 dB
• Gnybtų slopinimas FM: 1,5 dB
• Gnybtų slopinimas SAT: 1,5 dB
• Atspindžio slopinimas TV/FM/SAT: > 10 dB
• Ekranavimo koeficientas: > 75 dB (A klasė)
• DC pralaida SAT: taip (LNB maitinimui)
• Varža: 75 omų
• TV jungties tipas: IEC vyriškas
• FM jungties tipas: IEC moteriškas
• SAT jungties tipas: F tipo jungtis
• Sistemos suderinamumas: žvaigždinės paskirstymo sistemos, vieno kabelio sistemos
• Konstrukcija: modulinis įdėklas

Kam tinka

Rekomenduojama montuotojams ir projektuotojams, kurie įrengia struktūrinius kabelių tinklus gyvenamuosiuose namuose, biuruose ar komercinėse patalpose, kur reikalingi atskiri TV, FM ir SAT išėjimai viename taške. Įdėklas lengvai integruojamas į standartines įleidžiamas dėžutes.

Kaip naudoti

Sumontuokite įdėklą į įleidžiamą dėžutę, prijunkite koaksialinius kabelius prie atitinkamų TV, FM ir SAT jungčių. SAT išėjime yra DC pralaida, leidžianti maitinti LNB tiesiai iš imtuvo. Įsitikinkite, kad visi kabeliai atitinka 75 omų varžą.

Pabaigai

Hager WDF4593 – patikimas pasirinkimas struktūriniam kabeliavimui, kai viename kompaktiškame įrenginyje reikia atskirų TV, FM ir SAT išėjimų. Montuotojams, vertinantiems ilgaamžiškumą ir našumą.
