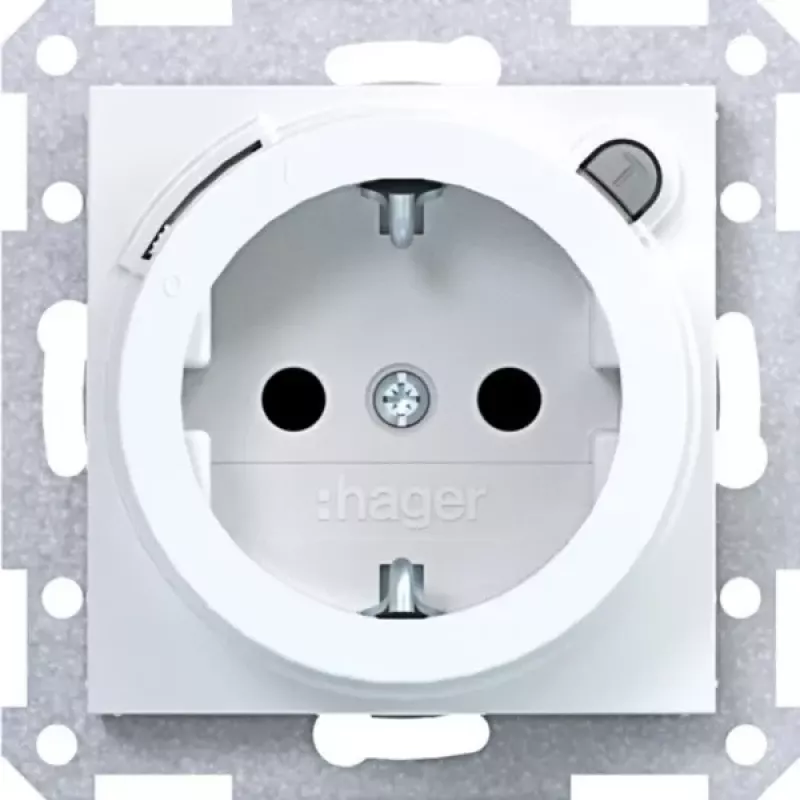

HAGER WAS1261WG SCHUKO kištukinis lizdas su RCD, A tipo, 16 A, 30 mA, poliarinės baltos spalvos

Elektrikams ir montuotojams, kuriems tenka modernizuoti senus elektros tinklus ar įrengti naujas linijas, dažnai trūksta apsaugos nuo nuotėkio srovės ties naudojimo vieta. HAGER WAS1261WG sujungia SCHUKO kištukinį lizdą su integruotu liekamosios srovės įtaisu (RCD), todėl apsauga užtikrinama tiesiogiai lizde, nereikalaujant atskiro RCD skirstomojoje plokštėje.

Kam skirta

Šis kištukinis lizdas skirtas elektrikams ir montuotojams, kurie turi atnaujinti esamas instaliacijas arba įrengti papildomą RCD apsaugą naujose grandinėse. Jis ypač naudingas senuose pastatuose, kur skirstomojoje plokštėje nėra RCD apsaugos, arba vietose, kur reikalinga atskira apsaugota grandinė – pavyzdžiui, vonios kambariuose, virtuvėse ar lauko zonose (įrengus tinkamame apsauginiame korpuse).

Pagrindinės savybės

• Integruotas A tipo RCD (jautrus kintamajai ir pulsuojančiai nuolatinei srovei) su 30 mA liekamosios srovės nominalu.
• Nominali srovė 16 A, tinkama standartiniams buitiniams ir biuro apkrovimams.
• Įleidžiamojo montavimo konstrukcija, skirta standartinėms sieninėms dėžutėms.
• Poliarinės baltos spalvos (RAL 9010) termoplastikinis, be halogenų korpusas.
• Bandymo mygtukas ir būsenos indikatorius reguliariam veikimo patikrinimui.
• Atitinka DIN VDE 0664-10 ir EN 61008-1.

Specifikacijos

• Gaminio tipas: SCHUKO kištukinis lizdas su RCD
• RCD tipas: A
• Nominali srovė: 16 A
• Nominali liekamoji srovė: 30 mA
• Polių skaičius: 2 poliai (1P+N)
• Nominali įtampa: 230 V AC
• Nominalus dažnis: 50/60 Hz
• Montavimo tipas: įleidžiamasis
• Prijungimo tipas: varžtiniai gnybtai
• Spalva: poliarinė balta (RAL 9010)
• Medžiaga: termoplastikas, be halogenų
• Apsaugos laipsnis: IP20
• Trumpojo jungimo srovės atsparumas: 10 kA (sąlyginis)
• Darbinė temperatūra: nuo -5 iki +40 °C
• Standartai: DIN VDE 0664-10, EN 61008-1
• Lizdo standartas: SCHUKO (F tipas)
• Gnybtų talpa: 1,5–2,5 mm² standiems laidininkams
• Be halogenų: taip

Naudojimo patarimai

Reguliariai tikrinkite RCD veikimą naudodami bandymo mygtuką. Įsitikinkite, kad lizdą įrengia kvalifikuotas elektrikas ir kad prieš montavimą grandinė yra atjungta nuo įtampos. Jei lizdas naudojamas lauke, įrenkite jį apsauginiame nuo oro sąlygų korpuse, kad būtų išlaikytas IP laipsnis.

Patarimas: periodiškai spauskite bandymo mygtuką – tai paprastas būdas užtikrinti, kad RCD suveiktų kritiniu momentu. Montuodami visada laikykitės galiojančių elektros instaliacijos taisyklių ir naudokite tik sertifikuotus komponentus.
