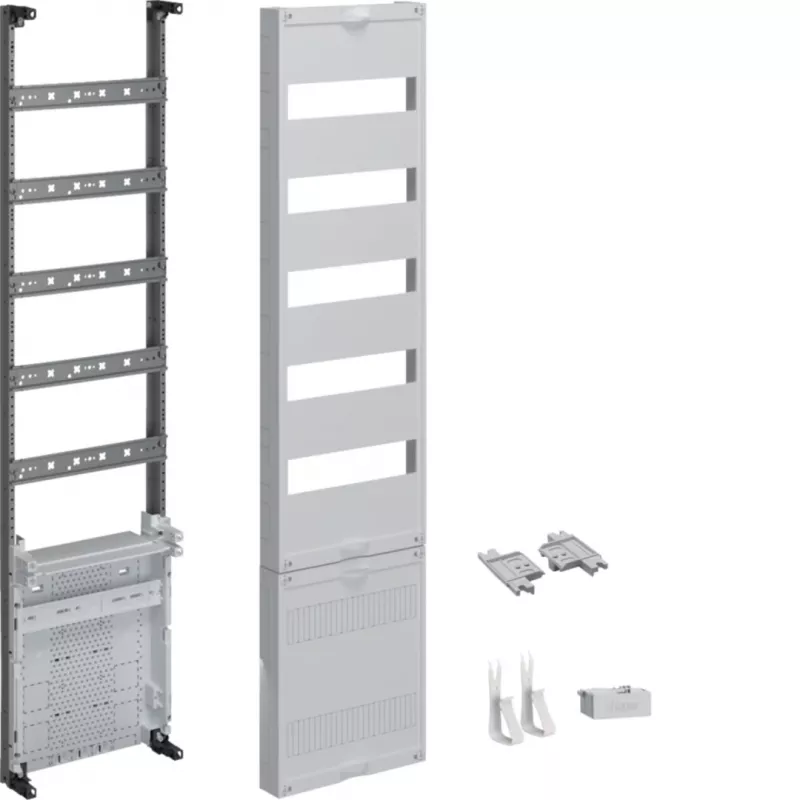

Hager universZ ZU37V5RKAPZ2 Skaitiklių spinta 1 laukas 5 eilės 1050mm su APZ dugnu

Projektuojant ar modernizuojant komercinį ar daugiabutį pastatą, patikimas ir lankstus apskaitos mazgas yra būtina sąlyga. Hager universZ ZU37V5RKAPZ2 – tai profesionalios klasės skaitiklių spinta, sukurta atitikti griežčiausius Vokietijos standartus (DIN VDE 0603-1, VDE-AR-N 4100) ir užtikrinti ilgalaikį veikimą net intensyviai naudojamose sistemose. Integruota APZ vieta dugne leidžia lengvai prijungti išmaniuosius skaitiklius ar papildomus įrenginius, o universalus montavimas (įleidžiamas, ant paviršiaus, dalinai įleidžiamas) suteikia laisvę prisitaikyti prie bet kokios statybos situacijos.

Privalumai profesionalams

• 5 eilių konfigūracija su 60 modulinių vietų (12 TE vienoje eilėje) suteikia daug vietos skirstymo įrangai ir automatams.
• 5 polių šynų sistema (L1, L2, L3, N, PE) užtikrina saugų ir aiškų trifazių grandinių išdėstymą.
• Plieninis korpusas su aukštos kokybės plastiko vidaus detalėmis garantuoja ilgaamžiškumą ir atsparumą mechaniniams pažeidimams.
• APZ (Anschlussplatz für Zusatzanwendungen) vieta dugne – paruošta išmaniesiems skaitikliams ar papildomoms apskaitos sistemoms.
• Universalus montavimo būdas: įleidžiamas, ant paviršiaus arba dalinai įleidžiamas – tinka tiek naujoms, tiek renovuojamoms patalpoms.

Kam ši spinta skirta

• Elektros tinklų projektuotojams ir rangovams, ieškantiems standartų atitinkančio sprendimo daugiabučiams ar biurams.
• Įrenginiams, kuriuose numatytas vienas elektroninis buitinis skaitiklis (eHZ) ir papildomi priedai APZ zonoje.
• Sistemoms, kurioms reikalinga 63 A galia ir 230/400 V įtampa su aiškia fazių bei nulinių laidų konfigūracija.

Pagrindinės specifikacijos

• Gamintojas: Hager
• Serija: universZ
• Modelis: ZU37V5RKAPZ2
• Tipas: Skaitiklių spinta (Zählerschrank)
• Laukų skaičius: 1
• Eilių skaičius lauke: 5
• Bendras aukštis: 1050 mm
• Bendras plotis: 250 mm
• Bendras gylis: 210 mm
• APZ: Integruota apačioje
• Skaitiklių vietos: 1 (eHZ)
• Modulinės vietos (TE) viename lauke: 60 TE (12 TE x 5 eilės)
• Apsaugos klasė (su durimis): IP31
• Medžiaga: Plieno lakštas (korpusas), aukštos kokybės plastikas (vidus)
• Montavimo būdas: Įleidžiamas, ant paviršiaus, dalinai įleidžiamas
• Maksimali vardinė įtampa: 230/400 V AC
• Maksimali vardinė srovė: 63 A
• Standartai: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100
• Durys: Nėra (užsakomos atskirai)
• Šynų sistema: 5 polių (L1, L2, L3, N, PE)
• Kabelių įvadai: Viršuje ir apačioje, išmušamos angos

Rekomendacijos naudotojams

Norėdami užbaigti montažą, nepamirškite užsakyti atitinkamų durų atskirai. Prieš montuodami įsitikinkite, kad spinta suderinama su jūsų skaitiklio tipu ir vietiniais elektros tinklų reikalavimais. universZ sistema leidžia lengvai plėsti ir pritaikyti sprendimą naudojant platų priedų asortimentą.
