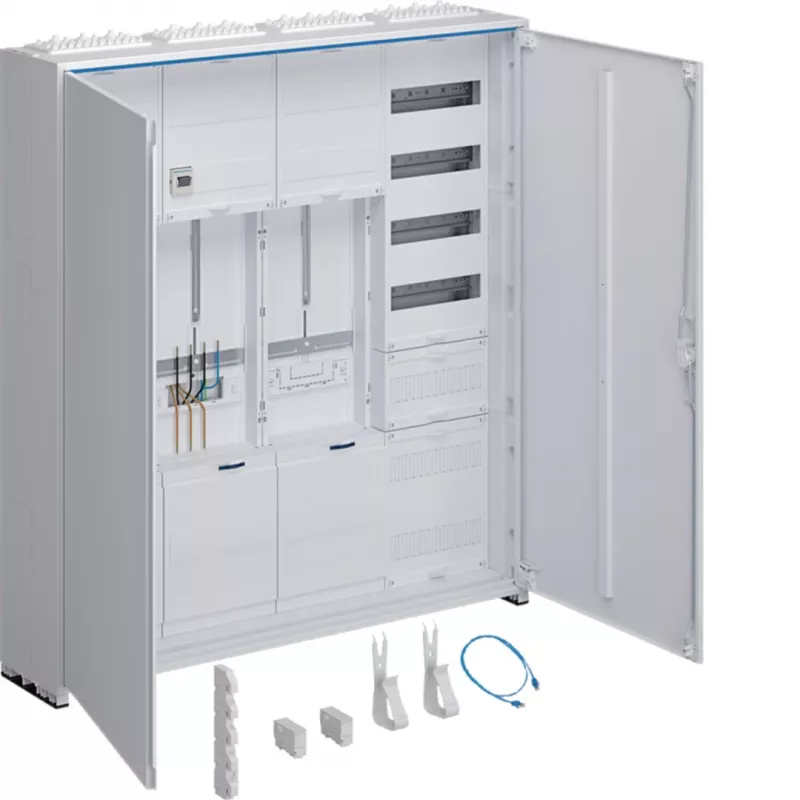

Hager universZ komplektinis skaitiklių ir paskirstymo spintas, paviršinis, 2 skaitiklių vietos, 3 taškų, APZ laukas, 60 modulių, baltas ZB343Q29ENT

Elektros instaliacijose, kur reikia vienoje vietoje sujungti apskaitos prietaisą, įvadinį automatą ir paskirstymo grandines, dažnai trūksta vientiso, standartus atitinkančio sprendimo. Hager universZ komplektinis spintas ZB343Q29ENT pašalina šią problemą – jame integruotos dvi skaitiklių vietos su 3 taškų tvirtinimu, APZ laukas ir 60 modulių paskirstymo sekcija.

Kam skirtas

Šis spintas skirtas elektrikams ir skydų surinkėjams, kuriems reikia sertifikuoto, paruošto montuoti korpuso apskaitai ir galios paskirstymui naujuose ar rekonstruojamuose objektuose. Jis tinka ten, kur viename įrenginyje turi tilpti komunalinis skaitiklis, pagrindinis atjungiklis ir atskirų linijų apsauga.

Pagrindinės savybės

• Komplektinis spintas su 2 skaitiklių vietomis ant 3 taškų tvirtinimo, tinkamas trifazei apskaitai
• Integruotas APZ laukas (Anschlussplatz Zählerplatz) komunaliniam prijungimui ir plombavimui
• Vienas paskirstymo laukas su 60 modulių (5 eilės po 12 modulių) ant DIN bėgių
• Paviršinio montavimo konstrukcija su iš anksto išmuštomis kabelių įvadų angomis viršuje, apačioje ir šonuose
• Nepermatomos plieninės durelės su pasukamu svirtiniu užraktu ir cilindro įdėklu saugiam priėjimui
• Baltas plieno lakštas, RAL 9010, su IP44 apsauga

Specifikacijos

• Serija: Hager universZ
• Montavimo tipas: paviršinis
• Skaitiklių vietų skaičius: 2 (3 taškų)
• Paskirstymo laukų skaičius: 1
• Modulių skaičius paskirstymo lauke: 60 (5 x 12)
• Apsaugos klasė: IP44
• Medžiaga: plieno lakštas
• Spalva: balta (RAL 9010)
• Durelių tipas: nepermatomos plieninės durelės
• Nominali srovė: iki 63 A
• Nominali įtampa: 230/400 V AC
• Fazių skaičius: 3 fazės
• Apsaugos laipsnis: IK07
• Šynų sistema: 5 polių
• Standartai: DIN VDE 0603-1, VDE-AR-N 4100
• Kabelių įvadas: iš anksto išmuštos angos (viršuje, apačioje, šone)
• Užrakto tipas: pasukamas svirtinis užraktas su cilindro įdėklu
• Vidiniai tinklelio vienetai: 7 GU

Kaip naudoti

Prieš montuodami patikrinkite vietinius komunalinius reikalavimus skaitiklių skydo konfigūracijai. APZ laukas leidžia komunalinei tarnybai plombuoti įrenginį, užtikrinant apsaugą nuo klastojimo. Planuokite kabelių trasas naudodami iš anksto išmuštas angas, kad išlaikytumėte IP44 apsaugą.

Patarimas: montuodami spintą ant paviršiaus, palikite pakankamai erdvės durelių atidarymui ir aptarnavimui. Naudokite tik standartus atitinkančius priedus, kad išlaikytumėte IK07 ir IP44 reitingus. Periodiškai tikrinkite užrakto veikimą ir plombų vientisumą.
