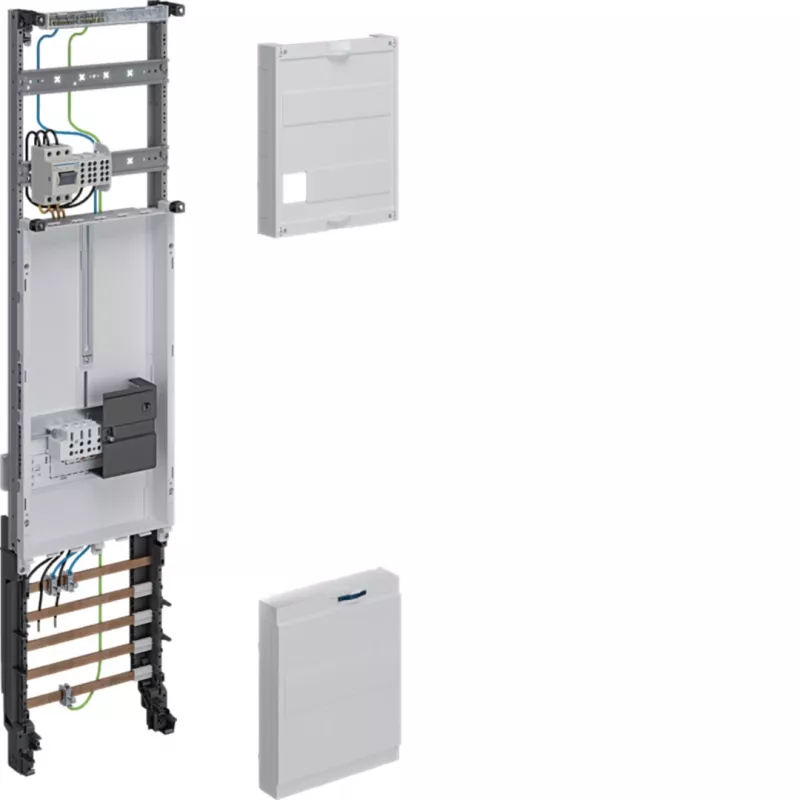

Hager universZ komplektinis laukas ZH33W7NT, 3 fazių, 1 skaitiklio vieta, 10 mm², 1050x250 mm

Kai elektros skirstymo spintos turi atitikti griežtus standartus, o montavimo laikas ribotas, Hager universZ ZH33W7NT komplektinis laukas užtikrina greitą ir saugų sprendimą. Šis iš anksto surinktas modulis skirtas vienai trifazei apskaitos vietai su integruotu pagrindiniu jungikliu, todėl nereikia rinkti atskirų komponentų.

Kam skirtas

Elektrikams ir skirstomųjų spintų surinkėjams, kuriems reikia patikimo, standartus atitinkančio apskaitos lauko. Tinka projektams, kuriuose reikalinga viena skaitiklio vieta su galimybe saugiai atjungti maitinimą.

Pagrindinės savybės

• Komplektinis laukas vienai trifazei skaitiklio vietai
• Integruotas pagrindinis jungiklis saugiam atjungimui
• 10 mm² pagrindinio laidininko skerspjūvis, vardinė srovė 63 A
• 5 polių šynų sistema su QuickConnect gnybtais
• Matmenys: 1050 mm aukštis, 250 mm plotis, 135 mm gylis
• Plieno skardos ir plastiko konstrukcija, IP2XC apsaugos klasė

Specifikacijos

• Serija: universZ
• Skaitiklio vietų skaičius: 1
• Fazių skaičius: 3 fazių
• Pagrindinio laidininko skerspjūvis: 10 mm²
• Vardinė srovė: 63 A
• Atjungimo funkcija: integruotas pagrindinis jungiklis
• Montavimo tipas: skaitiklių spintoms / skirstymo spintoms
• Šynų sistema: 5 polių
• Prijungimo technologija: QuickConnect
• Galimi skirstymo moduliai (viršuje): 12 TE
• Apsaugos klasė: IP2XC
• Medžiaga: plieno skarda / plastikas
• Naudojimas: gyvenamųjų ir komercinių patalpų apskaita
• Standartai: DIN VDE

Kaip naudoti

Laukas montuojamas į standartinę skaitiklių spintą. Prieš montavimą patikrinkite, ar spintos vidiniai matmenys atitinka 1050x250 mm lauko matmenis ir ar yra pakankamai vietos 12 TE moduliams viršuje. Prijunkite maitinimo laidus prie QuickConnect gnybtų, laikydamiesi 10 mm² skerspjūvio reikalavimų. Integruotas pagrindinis jungiklis leidžia saugiai atjungti maitinimą prieš atliekant bet kokius darbus.

Patarimas: Prieš užsakydami įsitikinkite, kad jūsų skaitiklio tipas ir plombavimo reikalavimai atitinka šio lauko konstrukciją. Montuodami laikykitės DIN VDE standartų ir vietinių elektros saugos taisyklių. Dėl integruoto pagrindinio jungiklio visada atjunkite maitinimą prieš atlikdami bet kokius sujungimus.
