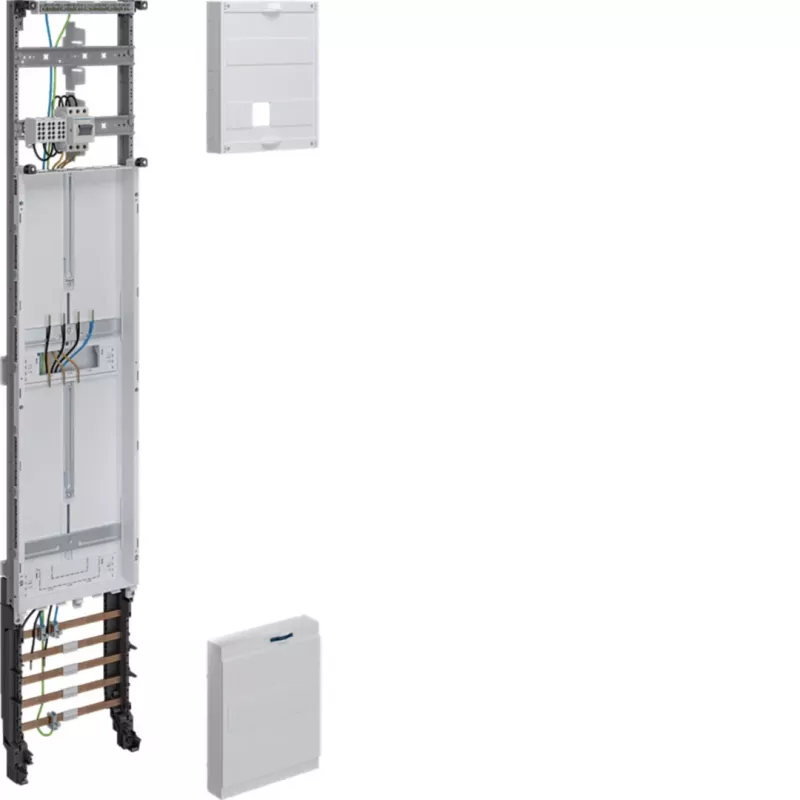

Hager universZ Complete Meter Panel 1350mm 1 Meter Position 1 Reserve Position NRW/SH/MV/NI

Norint užtikrinti patikimą apskaitą ir efektyvų elektros paskirstymą, profesionaliai suprojektuotas skydas yra būtinas. Hager universZ Complete Meter Panel (Komplettfeld) – tai iš anksto sukonfigūruotas, 1350 mm aukščio skirstomasis skydas, skirtas vienam skaitikliui ir vienai rezervinei vietai, patvirtintas naudoti Vokietijos NRW, SH, MV ir NI žemėse. Šis sprendimas tinka tiek gyvenamiesiems, tiek komerciniams objektams, kur reikalinga lanksti plėtra ateityje.

Privalumai

Erdvę taupantis dizainas su 5 paskirstymo eilėmis po 12 modulių (TE) leidžia lanksčiai išdėstyti grandines. Integruotas APZ laukas (Anschlussraum für Zusatzanwendungen) suteikia papildomos vietos pagalbiniams įrenginiams. QuickConnect PE/N gnybtai pagreitina montavimą ir sumažina laidojimo laiką. 5 polių šynų sistema palaiko iki 63 A vardinę srovę, užtikrindama patikimą energijos paskirstymą.

Kam tinka

• Vieno skaitiklio gyvenamiesiems pastatams
• Komerciniams apskaitos taškams, naudojantiems eHZ arba įprastinius skaitiklius
• Projektams NRW, SH, MV ir NI regionuose (Vokietija)
• Instaliacijoms, kurioms reikalinga IP2XC apsaugos klasė

Pagrindinės specifikacijos

• Sistema: universZ
• Skydo tipas: pilnas apskaitos skydas
• Skaitiklių vietų skaičius: 1
• Rezervinių vietų skaičius: 1
• Bendras aukštis: 1350 mm
• Bendras plotis: 250 mm
• Bendras gylis: 135 mm
• Įrengimo gylis: 120 mm
• Paskirstymo eilės: 5
• Modulių skaičius eilėje (TE): 12
• Regioninis patvirtinimas: NRW, SH, MV, NI
• Šynų sistema: 5 polių
• Didžiausia vardinė srovė: 63 A
• Apsaugos klasė: IP2XC (sumontavus)
• Skaitiklių suderinamumas: eHZ ir įprastiniai skaitikliai
• PE/N gnybtų tipas: QuickConnect
• PE gnybtai: 2x (4x16 mm² + 2x25 mm²)
• N gnybtai: 2x (4x16 mm² + 2x25 mm²)
• Medžiaga: plieno lakštas
• APZ laukas: 1

Rekomendacijos

Norėdami pasiekti geriausią veikimą, šį skydą derinkite su Hager moduliniais įrenginiais ir priedais. Montuodami laikykitės vietinių elektros instaliacijos taisyklių.
