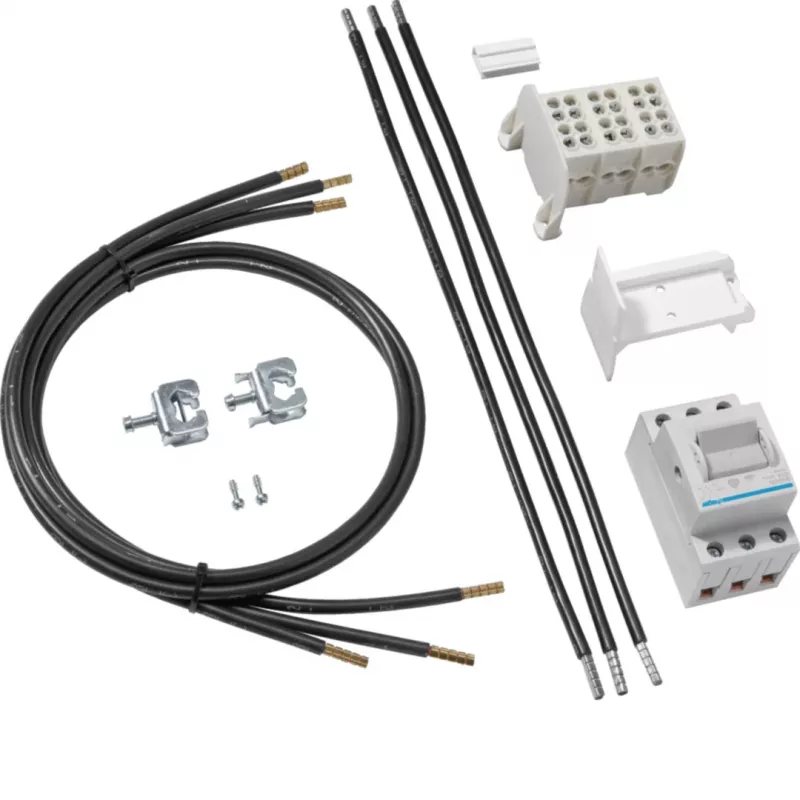

HAGER universZ 1-Zp.-PV skaitiklių skydo surinkimo rinkinys ZY01PV

Montuojant Hager universZ skaitiklių spintą fotovoltinei (PV) įvadinei linijai, dažnai tenka atskirai rinkti apsaugos ir perjungimo komponentus, derinti jų parametrus ir tikrinti atitiktį VDE-AR-N 4100 reikalavimams. ZY01PV surinkimo rinkinys pašalina šį darbą – jame jau yra suderinti įtaisai vienai skaitiklio vietai, skirtais PV energijos apskaitai.

Kodėl verta rinktis

Rinkinys sujungia būtinus perjungimo ir apsaugos įtaisus vienam PV įvado taškui. Tai sumažina pasirinkimo ir užsakymo pastangas, o visi komponentai yra suderinti su universZ sistema, todėl montavimas tampa paprastesnis ir greitesnis.

Kam tinka

• Elektrikams ir skydų surinkėjams, įrengiantiems Hager universZ skaitiklių spintą PV įvadui
• Gyvenamųjų ar komercinių pastatų saulės elektrinės apskaitos mazgui
• Esamos universZ spintos pertvarkymui saulės energijos apskaitai

Pagrindinės specifikacijos

• Gaminio tipas: skaitiklių skydo surinkimo rinkinys
• Paskirtis: fotovoltinė (PV) įvadinė linija
• Sistemos suderinamumas: Hager universZ skaitiklių spintos
• Skaitiklio vietų skaičius: 1
• Nominali srovė (pagrindinė grandinė): 63 A
• Nominali įtampa: 230/400 V AC
• Dažnis: 50 Hz
• Įtrauktas pagrindinis jungiklis: 3 polių, 63 A
• Įtrauktas viršįtampių apsaugos įtaisas (SPD): 2 tipas, 3+N polių
• Įtrauktas automatinis jungiklis (PV išėjimas): 3 polių, 25 A
• Šynų sistema: 5 polių (L1, L2, L3, N, PE)
• Prijungimo tipas: varžtiniai gnybtai
• Atitiktis standartams: DIN VDE 0603-1, VDE-AR-N 4100
• Montavimo aplinka: vidaus (tinkamame korpuse)
• Apsaugos laipsnis (komponentai): IP20
• Medžiaga: mišri (plastikas, metalas)
• Montavimas: užspaudžiamas / prisukamas universZ sistemai

Naudojimo instrukcija

Rinkinys montuojamas Hager universZ skaitiklių spintos viduje, skirtoje naudoti viduje. Komponentai tvirtinami pagal universZ sistemos tvirtinimo principus – užspaudžiant arba prisukant. Prijungimas atliekamas varžtiniais gnybtais, laikantis standartų DIN VDE 0603-1 ir VDE-AR-N 4100 reikalavimų. Prieš montavimą įsitikinkite, kad spinta atitinka reikiamą apsaugos laipsnį ir yra tinkama vidaus sąlygoms.

Patarimas: prieš pradėdami montavimą patikrinkite, ar jūsų universZ spintos konfigūracija atitinka ZY01PV rinkinio komponentų išdėstymą. Įsitikinkite, kad PV inverterio parametrai neviršija rinkinyje esančių įtaisų nominalų (63 A pagrindinė grandinė, 25 A PV išėjimas). Visada laikykitės vietinių elektros saugos taisyklių ir VDE-AR-N 4100 reikalavimų.
