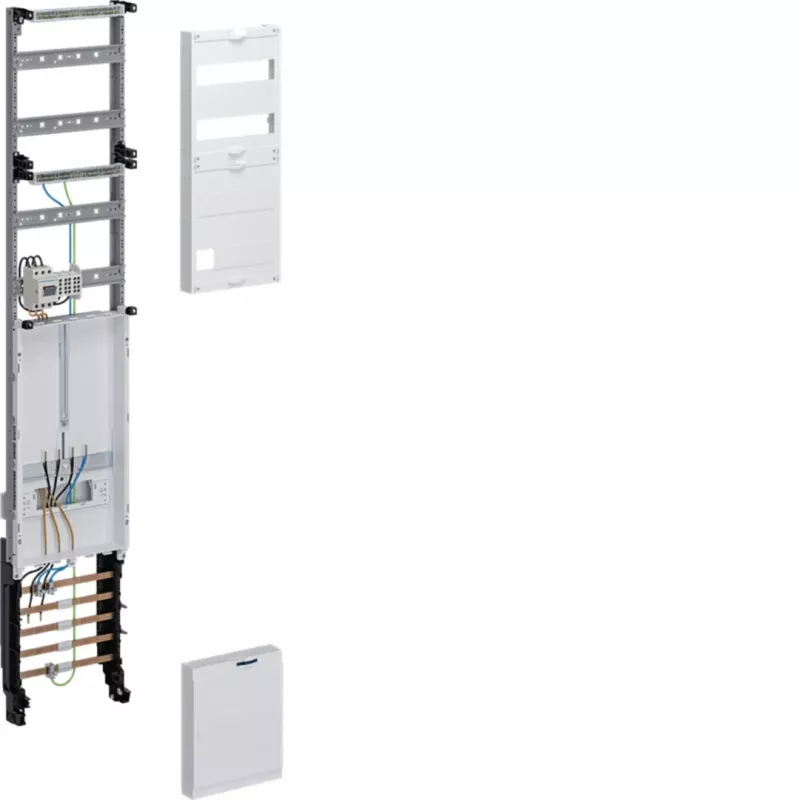

Hager Universal Meter Panel Field ZH53X9ST, 1 matavimo pozicija, 3 skirstymo eilės, 1350mm, su išvedžiotais laidais, 5 polių šyna, 63A, regioninis patvirtinimas NRW/SH/MV/N-Sachsen

1350 mm aukščio, su išvedžiotais laidais ir 5 polių šyna iki 63 A – šis Hager universalus matavimo skydas integruoja apskaitos poziciją ir trijų eilių skirstomąją dėžę į vieną kompaktišką įrenginį. Jis sukurtas profesionalams, kuriems reikia greito, patikimo ir standartus atitinkančio sprendimo gyvenamosiose ir komercinėse elektros sistemose.

Privalumai

Skydas atkeliauja visiškai su išvedžiotais laidais, todėl montavimo laikas ir klaidų rizika sumažėja iki minimumo. 5 polių šynų sistema užtikrina saugų energijos paskirstymą iki 63 A vardinės srovės. Plieninio lakšto korpusas suteikia tvirtą apsaugą, o IP2XC apsaugos klasė apsaugo nuo atsitiktinio prisilietimo sumontavus. Regioniniai patvirtinimai NRW, SH, MV ir N-Sachsen patvirtina atitiktį vietinių tiekėjų reikalavimams.

Kam tinka

• Gyvenamiesiems pastatams su vieno skaitiklio įrengimu
• Mažoms komercinėms patalpoms, kurioms reikia kombinuoto apskaitos ir skirstymo skydo
• Projektams Vokietijos regionuose: Šiaurės Reinas-Vestfalija, Šlėzvigas-Holšteinas, Meklenburgas-Pomeranija ir Šiaurės Saksonija
• Įrengimui į Hager ZB ar ZS serijos spintas (įleidžiamas arba ant paviršiaus montuojamas)

Pagrindinės specifikacijos

• Matavimo pozicijų skaičius: 1
• Integruotas skirstymo laukas: taip, su 3 eilėmis po 12 modulių (iš viso 36 TE)
• Bendri matmenys: 1350 mm aukštis, 250 mm plotis, 160 mm gylis
• Šynų sistema: 5 polių, vardinė srovė 63 A
• Vardinė įtampa: 230/400 V AC
• Jungimo tipas: varžtiniai gnybtai
• Medžiaga: plieno lakštas
• Apsaugos klasė (sumontavus): IP2XC
• Standartai: DIN VDE 0603-1, DIN 43870-1

Rekomendacijos

Kad montavimas būtų sklandus, šį skydą derinkite su Hager ZB ar ZS serijos spintomis ir naudokite tinkamas kabelių įvadų movas, kad išlaikytumėte IP2XC apsaugą. Prieš pradedant eksploataciją, patikrinkite vietinių tiekėjų reikalavimus.
