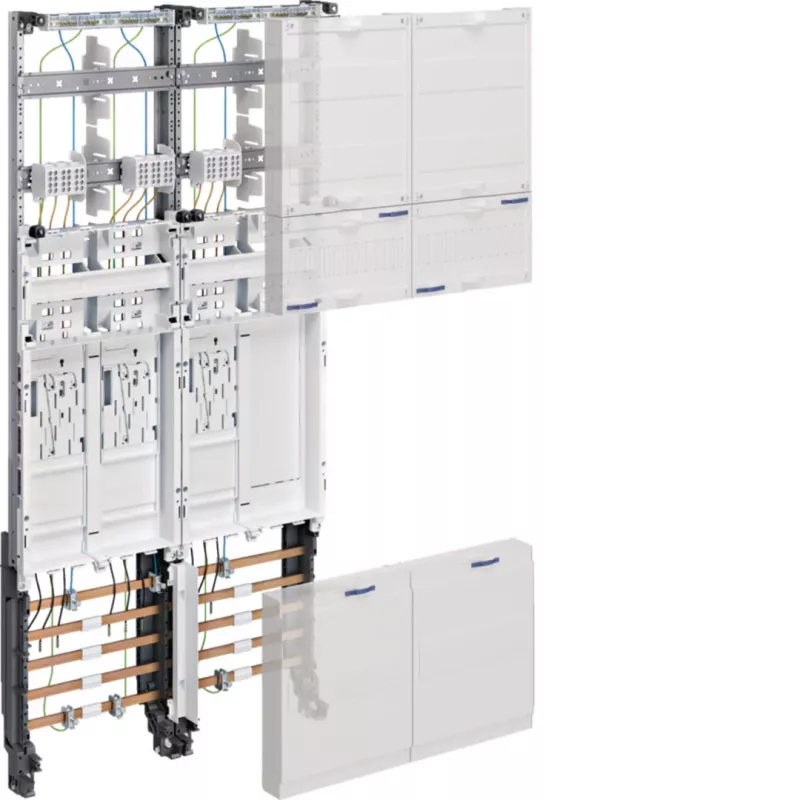

Hager univers Z skaitiklių skydas 3 taškų 5 eilių 48 TE ZK3EN28

Elektros instaliacijose, kuriose reikia integruoti komunalinius skaitiklius į paskirstymo sistemą, dažnai tenka naudoti specialų, iš anksto sujungtą skydą, atitinkantį griežtus komunalinių paslaugų teikėjų standartus. Hager univers Z skaitiklių skydas ZK3EN28 išsprendžia šią problemą – tai paruoštas montuoti skaitiklių laukas trims įprastiems 3 taškų skaitikliams, sujungtas su keturiomis paskirstymo eilėmis viename kompaktiškame įrenginyje.

Kam skirtas

Šis skydas skirtas elektrikams ir skydų montuotojams, įrengiantiems skaitiklių apskaitą ir paskirstymą gyvenamuosiuose ar komerciniuose pastatuose, kur naudojama Hager univers Z spintų sistema. Jis tinka projektams, kuriems reikia trijų atskirų skaitiklių taškų, pavyzdžiui, daugiabučiams namams ar pastatams su keliomis vartojimo grandinėmis.

Pagrindinės savybės

• Trys skaitiklių taškai įprastiems 3 taškų skaitikliams (Dreipunktzähler)
• Penkios eilės iš viso: viena 300 mm skaitiklių sekcija ir keturios 150 mm paskirstymo eilės, kiekviena po 12 TE vienetų (iš viso 48 TE)
• Pagrindinė šynų sistema, skirta 250 A, 5 polių
• Skaitiklių grandinė, skirta 63 A
• Integruotas 5 polių pagrindinis gnybtų blokas (HLAK), skirtas laidininkams iki 35 mm²
• Iš anksto sujungti skaitiklių laidai, pagreitinantys montavimą
• Užspaudžiamas montavimas Hager univers Z spintose
• Konstrukcija iš cinkuoto plieno ir plastiko

Specifikacijos

• Sistemos suderinamumas: Hager univers Z
• Skaitiklių taškų skaičius: 3
• Skaitiklių tipas: Įprasti 3 taškų skaitikliai
• Vardinė srovė (pagrindinė šyna): 250 A
• Vardinė srovė (skaitiklių grandinė): 63 A
• Eilių skaičius: 5 (1 skaitiklių laukas, 4 paskirstymo laukai)
• Paskirstymo vienetų skaičius eilėje: 12 TE
• Bendras paskirstymo vienetų skaičius: 48 TE
• Pagrindinė šynų sistema: 5 polių
• Pagrindinis gnybtų blokas: Įtrauktas, 5 polių, iki 35 mm²
• Skaitiklių montavimo plokštė: Įtraukta
• Laidai: Iš anksto sujungti skaitiklių prijungimui
• Montavimo tipas: Užspaudžiamas montavimas univers Z spintoms
• Medžiaga: Cinkuoto plieno lakštas, plastikas
• Naudojimas: Gyvenamųjų ir komercinių patalpų skaitiklių įrengimas
• Standartų atitiktis: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100
• Skaitiklių lauko aukštis: 300 mm
• Paskirstymo lauko aukštis: 150 mm vienai eilei

Naudojimo patarimai

Įsitikinkite, kad spintos gylis atitinka univers Z sistemą. Iš anksto sujungti skaitiklių laidai sumažina laidų prijungimo laiką, tačiau prieš įjungiant maitinimą visada patikrinkite skaitiklio gnybtų išdėstymą.

Patarimas: montuodami šį skydą, naudokite tik standartą atitinkančius įrankius ir laikykitės vietinių elektros saugos taisyklių. Periodiškai tikrinkite, ar visi sujungimai tvirti, ypač po didesnių apkrovų.
