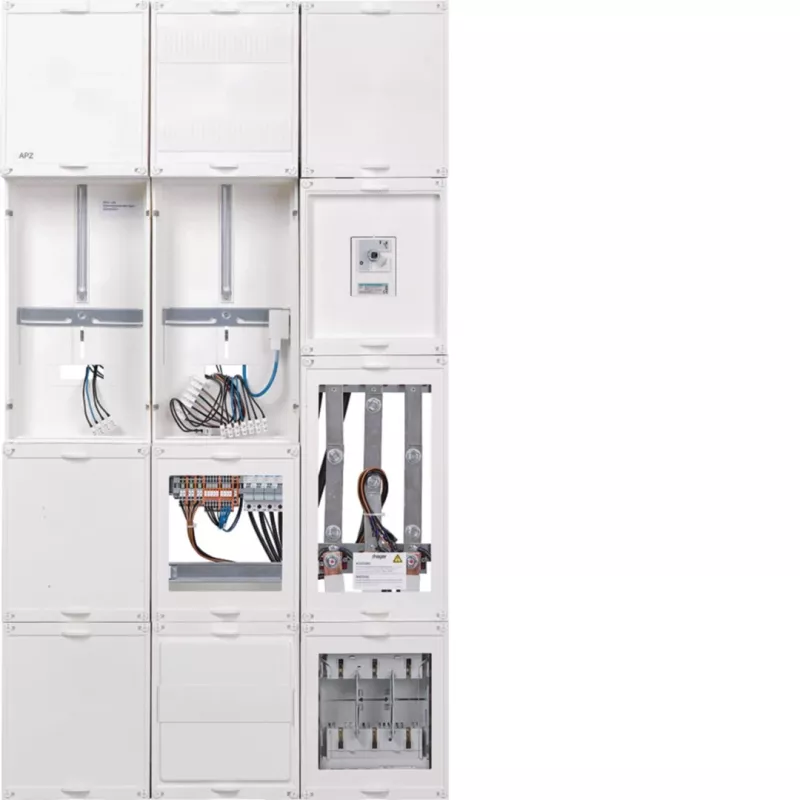

Hager UF53WBW20 universalus transformatorių/skaitiklių laukas su APZ ir TSG, 250A, 5 polių

Integruoti srovės transformatorius, apskaitos ir ryšių įrangą viename sertifikuotame korpuse – tai iššūkis, kurį Hager UF53WBW20 universalus transformatorių/skaitiklių laukas sprendžia sujungdamas skaitiklio vietą, APZ lauką ir TSG lauką viename įrenginyje, skirtame montuoti spintose. Šis sprendimas užtikrina standartizuotą, greitą ir patikimą montavimą.

Kam skirtas

Šis produktas skirtas elektrikams ir skydų gamintojams, kuriems reikia standartizuoto, paruošto montuoti sprendimo apskaitos ir transformatorių taikymams gyvenamuosiuose ar komerciniuose pastatuose. Jis tinka tiek eHZ, tiek įprastiems skaitikliams, todėl yra universalus įvairiems komunalinių paslaugų reikalavimams.

Pagrindinės savybės

• Universali skaitiklio vieta, tinkama eHZ ir įprastiems skaitikliams
• Integruotas APZ laukas ryšių įrangai prijungti
• Integruotas TSG laukas tarifų perjungimo įtaisams
• Vardinė srovė iki 250 A
• 5 polių šynų sistema (3L+N+PE)
• Universalus N gnybtas lanksčiam neutralės prijungimui
• Plieno skardos ir plastiko konstrukcija užtikrina ilgaamžiškumą
• Atitinka DIN VDE 0603-1 ir DIN 43870-1 standartus

Specifikacijos

• Produkto tipas: transformatorių/skaitiklių laukas
• Skaitiklių vietų skaičius: 1
• Skaitiklio vietos tipas: universali (eHZ ir įprastinė)
• APZ laukas integruotas: taip
• TSG laukas integruotas: taip
• Transformatoriaus tipas: srovės transformatoriams
• Vardinė srovė (maks.): 250 A
• Šynų sistema: 5 polių (3L+N+PE)
• Prijungimo tipas: varžtiniai gnybtai
• Montavimo tipas: montavimas spintoje
• Eilių skaičius: 5
• Nominalus plotis: 250 mm
• Nominalus aukštis: 900 mm
• Neutralės laidas: universalus N gnybtas
• Apsaugos klasė (sumontavus): IP2XC
• Medžiaga: plieno skarda / plastikas
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Fazės: 3 fazių
• Tinklo tipas: TN-S, TT

Naudojimo patarimai

Įsitikinkite, kad spintos gylis yra pakankamas 250 mm pločiui ir 900 mm aukščiui. Patikrinkite, ar tinklo tipas (TN-S arba TT) atitinka jūsų instaliaciją. Universalus N gnybtas supaprastina neutralių laidų prijungimą įvairiose konfigūracijose.

Patarimas: montuodami šį lauką, vadovaukitės DIN VDE 0603-1 ir DIN 43870-1 standartų reikalavimais. Užtikrinkite tinkamą ventiliaciją spintoje, ypač jei naudojami didelės galios transformatoriai. Reguliariai tikrinkite varžtinių gnybtų priveržimą, kad išvengtumėte kontaktų perkaitimo.
