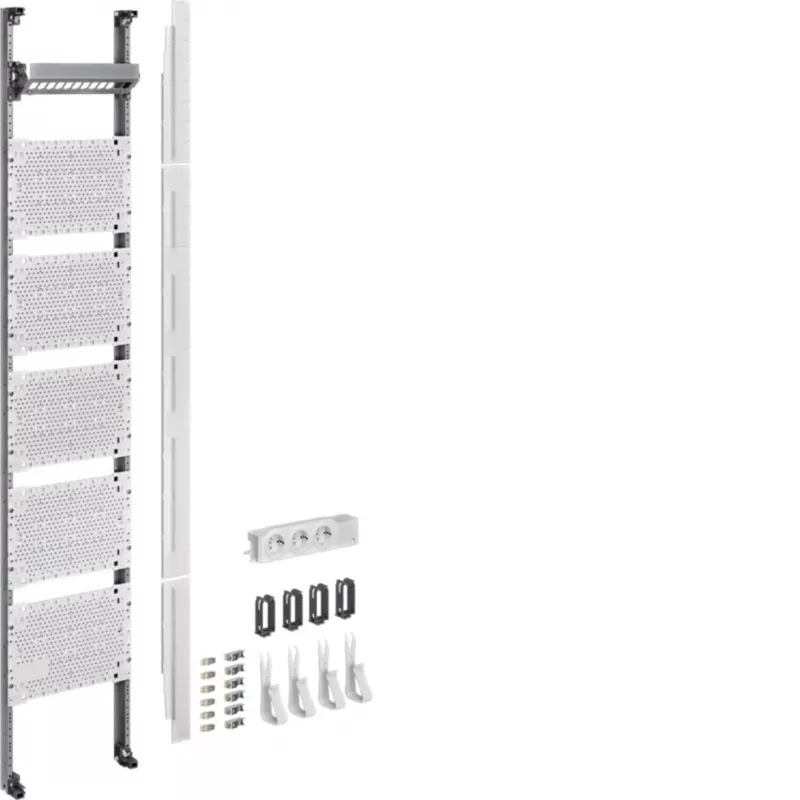

HAGER UF511NW universalus Z skaitiklių spintelė, 1 lauko, H 1350 mm, 3 taškų/5 taškų

Elektros skirstymo projektuose, kuriuose reikia suderinti pagrindinį automatą ir APZ erdvę, HAGER UF511NW spintelė leidžia tai padaryti viename 1350 mm aukščio korpuse. Tai sumažina atskirų dėžių skaičių ir supaprastina montavimą.

Privalumai

• Integruota vieta 3 polių pagrindiniam automatui (SLS) ir APZ prijungimui
• 5 polių šynų sistema (L1, L2, L3, N, PE) su 12 x 5 mm skerspjūviu
• Cinkuoto plieno lakšto konstrukcija užtikrina ilgaamžiškumą
• Kabelių įvadai iš viršaus ir apačios
• Vardinė srovė 63 A, trifazė

Kasdienis naudojimas

Z profilio montavimas leidžia greitai išlyginti ir patikimai pritvirtinti spintelę skaitiklių įrengimo vietoje. Komplekte yra gnybtų blokai pagrindinėms įeinančioms ir išeinančioms linijoms, todėl sumažėja laidų sujungimo laikas. Apsauga nuo pirštų (IP2XC sumontavus) užtikrina saugų aptarnavimą.

Techninės specifikacijos

• Aukštis: 1350 mm
• Plotis: 250 mm
• Gylis: 120 mm
• Medžiaga: cinkuotas plieno lakštas
• Skaitiklių vietų skaičius: 1
• Vardinė srovė: 63 A
• Laukų skaičius: 1
• Šynų sistema: 5 polių (L1, L2, L3, N, PE), 12 x 5 mm
• Montavimo tipas: Z profilis
• Vieta pagrindiniam automatui: taip, 3 polių SLS
• Vieta APZ: taip
• Kabelių įvadas: viršus ir apačia
• Atitiktis standartams: DIN VDE 0603-1, DIN 43870-1
• Apsaugos klasė: IP2XC (sumontavus)
• Fazių skaičius: 3

Kam tinka

Ši spintelė skirta elektrikams ir projektuotojams, dirbantiems su gyvenamųjų ir komercinių pastatų elektros skirstymo sistemomis, kuriose reikalingas universalus Z profilio montavimas.

Naudojimo patarimai

Montuodami spintelę, įsitikinkite, kad Z profiliai yra tvirtai pritvirtinti ir lygūs. Prieš jungdami maitinimą, patikrinkite, ar visi gnybtai priveržti, o kabelių įvadai sandarūs. Periodiškai tikrinkite, ar nėra pažeidimų ar korozijos požymių.
