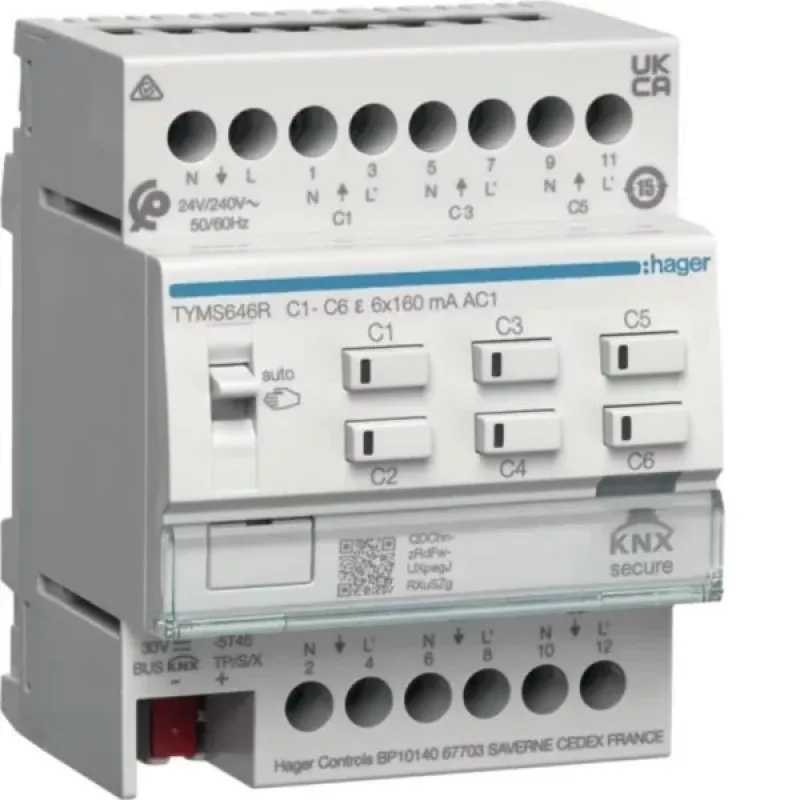

HAGER TYMS646R Šildymo pavara 6 kanalų KNX Secure su valdikliu

HAGER TYMS646R sujungia šešis perjungimo išėjimus elektroterminėms pavaroms su integruotu PI valdikliu, leidžiančiu savarankiškai valdyti patalpų temperatūrą tiesiai per KNX magistralę. Šeši binariniai įėjimai priima langų kontaktus, judesio daviklius ar išorinius temperatūros jutiklius – tai kompaktiškas sprendimas šildymo ir vėsinimo valdymui.

Privalumai

• 6 perjungimo išėjimai elektroterminėms pavaroms (230 V AC, 0,5 A vienam kanalui)
• Integruotas PI valdiklis su PWM ir 2 taškų perjungimu
• 6 binariniai įėjimai langų kontaktams, judesio davikliams ar išoriniams temperatūros jutikliams
• KNX Secure magistralės komunikacija
• Montavimas ant DIN bėgelio, 6 TE plotis

Kasdienis naudojimas

TYMS646R valdo iki šešių šildymo ar vėsinimo zonų. Integruotas valdiklis reguliuoja vožtuvų padėtį pagal temperatūros nuostatas, o binariniai įėjimai gali įjungti sumažintą režimą, kai atidaromi langai arba patalpoje nėra žmonių. Vožtuvų apsaugos ir apsaugos nuo užšalimo funkcijos veikia automatiškai, o LED indikatoriai leidžia iš karto matyti kanalų būseną.

Techninės specifikacijos

• Magistralės sistema: KNX Secure
• Išėjimų skaičius: 6
• Išėjimų tipas: perjungimo išėjimai elektroterminėms pavaroms
• Išėjimo įtampa: 230 V AC
• Maks. išėjimo srovė vienam kanalui: 0,5 A
• Integruotas valdiklis: taip (PI valdiklis šildymui ir vėsinimui)
• Valdymo režimai: PWM, 2 taškų perjungimas
• Binarinių įėjimų skaičius: 6
• Įėjimų funkcija: langų kontaktai, judesio davikliai, išoriniai temperatūros jutikliai
• Montavimo tipas: DIN bėgelis
• Modulio plotis: 6 TE
• Maitinimo įtampa: KNX magistralės įtampa (21–30 V DC)
• Magistralės energijos suvartojimas: maks. 10 mA
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Funkcijos: vožtuvų apsauga, apsauga nuo užšalimo, avarinis režimas, būsenos grįžtamasis ryšys
• Konfigūravimo programinė įranga: ETS
• LED indikatoriai: yra

Pabaigai

TYMS646R – universalus KNX aktorius šildymo ir vėsinimo valdymui, viename DIN bėgelio modulyje sujungiantis perjungimo išėjimus ir binarinius įėjimus.
