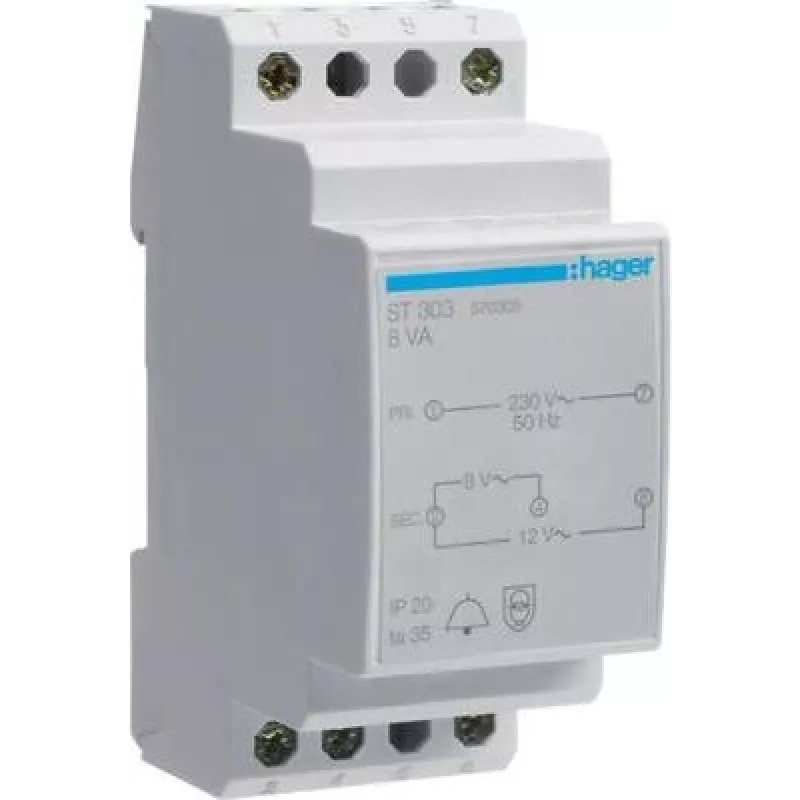

Hager ST303 durų skambučio transformatorius 230V į 8V/12V 8VA 2 moduliai

Elektrikams ir montuotojams, projektuojantiems skirstymo skydus su durų skambučio ar kitomis žemos įtampos grandinėmis, Hager ST303 yra kompaktiškas ir patikimas sprendimas. Jis paverčia 230 V kintamąją įtampą į 8 V arba 12 V kintamąją įtampą, užtikrindamas stabilų maitinimą mažos galios prietaisams.

Kodėl verta rinktis

• Dvi išėjimo įtampos: 8 V AC (1 A) ir 12 V AC (0,67 A) – lankstus sprendimas įvairiems žemos įtampos poreikiams.
• Kompaktiškas 2 modulių korpusas: užima vos 35 mm DIN bėgelyje, taupo vietą skirstymo spintoje.
• Terminė apsauga: apsaugo nuo perkrovos ir trumpojo jungimo, prailgina įrenginio tarnavimo laiką.
• Dviguba izoliacija (II klasė): papildoma elektros sauga, nereikia įžeminimo.

Techninė specifikacija

• Įėjimo įtampa: 230 V AC
• Išėjimo įtampa 1: 8 V AC
• Išėjimo įtampa 2: 12 V AC
• Vardinė galia: 8 VA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Modulių plotis: 2 TE (35 mm)
• Apsaugos laipsnis: IP20
• Apsaugos klasė: II
• Apsauga nuo trumpojo jungimo: terminė
• Darbinė temperatūra: -5 iki 40 °C
• Jungtys: varžtiniai gnybtai
• Standartai: EN 61558-2-8
• Maks. išėjimo srovė (8 V): 1 A
• Maks. išėjimo srovė (12 V): 0,67 A
• Korpuso medžiaga: savaiminio gesimo termoplastikas
• Montavimo gylis: 60 mm

Kam tinka

Šis transformatorius skirtas elektrikams, pastatų administratoriams ir visiems, kurie įrenginėja ar atnaujina durų skambučio sistemas, signalizaciją ar kitas žemos įtampos grandines gyvenamuosiuose ir komerciniuose pastatuose. Dėl dviejų išėjimo įtampų jis lengvai pritaikomas prie skirtingų skambučio mechanizmų reikalavimų.

Kaip naudoti

Transformatorius montuojamas ant standartinio 35 mm DIN bėgelio skirstymo spintoje. Prijunkite 230 V maitinimo laidus prie įėjimo gnybtų, o žemos įtampos grandinę – prie atitinkamų 8 V arba 12 V išėjimo gnybtų. Prieš jungdami įsitikinkite, kad maitinimas išjungtas. Dėl dvigubos izoliacijos įžeminimo laidas nereikalingas.

Patarimas: prieš montuodami visada atjunkite maitinimą ir patikrinkite, ar skambučio mechanizmas atitinka pasirinktą įtampą (8 V arba 12 V). Jei abejojate, konsultuokitės su kvalifikuotu elektriku. Reguliariai apžiūrėkite jungtis, kad užtikrintumėte patikimą kontaktą.
