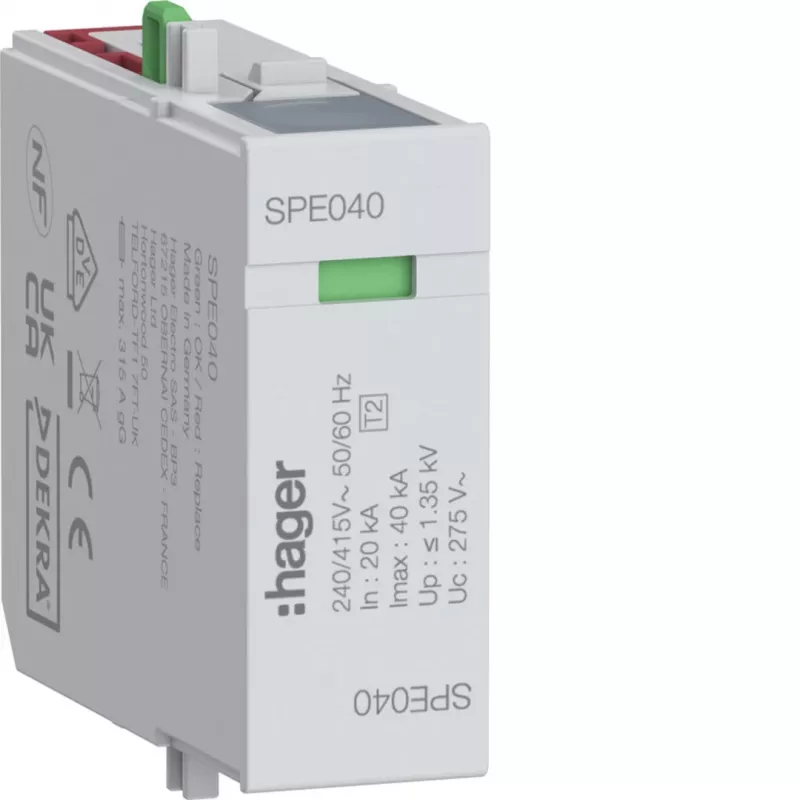

Hager SPE040 viršįtampių apsaugos modulis L-N Uc 275V In 20kA Imax 40kA Up 1.35kV

20 kA nominalioji iškrovos srovė (8/20 µs) ir 40 kA maksimalioji iškrovos srovė – tokie parametrai užtikrina patikimą elektros įrenginių apsaugą nuo trumpalaikių viršįtampių. Hager SPE040 – tai kištukinis 2 tipo viršįtampių apsaugos modulis, skirtas fazės–nulio (L-N) apsaugai. Maksimali nuolatinė darbinė įtampa siekia 275 V AC, o įtampos apsaugos lygis – 1,35 kV.

Privalumai profesionalams

• 2 tipo (T2) viršįtampių apsauga L-N konfigūracijoje
• Nominalioji iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimalioji iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): 1,35 kV
• Kištukinė konstrukcija – lengvas keitimas
• Vaizdinis būsenos indikatorius (žalia = tvarkinga, raudona = keisti)

Kasdienėje eksploatacijoje

SPE040 modulis skirtas montuoti į Hager SPN serijos bazinius blokus. Integruotas terminis atjungiklis užtikrina saugų veikimą, o aiškus vaizdinis indikatorius leidžia greitai patikrinti būseną. Modulis atitinka EN 61643-11 standartą ir turi IP20 apsaugos laipsnį, todėl tinka naudoti vidaus elektros skirstomuosiuose skyduose.

Techninės specifikacijos

• Gaminio tipas: viršįtampių apsaugos modulis
• SPD tipas: 2 tipas (T2)
• Apsaugos konfigūracija: fazė–nulis (L-N)
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominalioji iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimalioji iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): 1,35 kV
• Technologija: metalo oksido varistorius (MOV)
• Modulių skaičius (DIN): 1
• Montavimo būdas: kištukinis
• Būsenos indikatorius: vaizdinis (žalia/raudona)
• Atitiktis standartams: EN 61643-11
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Reagavimo laikas: < 25 ns
• Atjungiklis: integruotas terminis atjungiklis
• Suderinamumas: Hager SPN serijos baziniai blokai

Kam tinka

Modulis rekomenduojamas elektrikams, projektuotojams ir įmonėms, kurios diegia ar prižiūri elektros skirstymo sistemas, reikalaujančias 2 tipo viršįtampių apsaugos. Dėl kištukinės konstrukcijos jis patogus techninei priežiūrai – susidėvėjusį modulį galima pakeisti neatjungus viso skydo.

Naudojimo patarimai

Reguliariai tikrinkite indikatoriaus spalvą: jei ji raudona, modulį būtina nedelsiant pakeisti. Montuokite tik į Hager SPN serijos bazinius blokus ir užtikrinkite, kad aplinkos temperatūra neviršytų nurodyto diapazono. Siekiant ilgaamžiškumo, venkite montavimo vietų, kur kyla didelė drėgmė ar dulkių koncentracija.
